KOHU6M/32-2A, KOHU6M/32-2B, KOHU6M/32-2C гидрозамки

— Гидрозамки KOHU6M/32-2A, KOHU6M/32-2B, KOHU6M/32-2C (клапаны гидроуправляемые) являются клапанами модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 03 (NG6) (Ду=6 мм) и ISO.
— Гидрозамки KOHU6M/32-2* применяются в тех случаях, когда в линиях A или B необходимо в определённый момент перекрыть движение направленного объёмного потока рабочей жидкости. Гидросхемы приведены ниже.

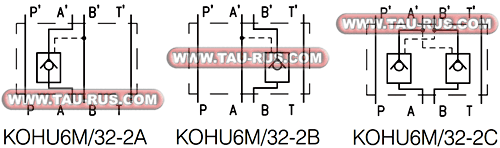

Гидросхемы гидрозамков KOHU6M/32-2*

Графическое обозначение гидрозамков KOHU6M/32-2*

Гидросхемы гидрозамков KOHU6M/32-2*

Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «KOHU6M/32-2A»: гидрозамок в линии A.
— Конфигурация «KOHU6M/32-2B»: гидрозамок в линии B.
— Конфигурация «KOHU6M/32-2C»: гидрозамок в линиях A и B.

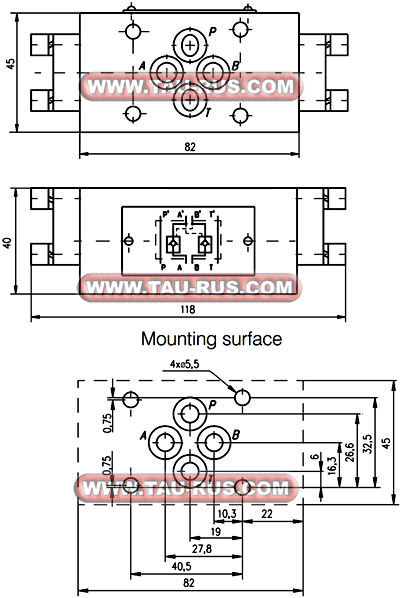

Размеры гидрозамков KOHU6M/32-2*

Структура условного обозначения

KOHU	6	M	/	32	-	2	С
							Расположение клапана: A = гидрозамок в линии A B = гидрозамок в линии B C = гидрозамок в линии A и B

						2 = модификация

				32 = номинальное давление 32 МПа

		M = модульное исполнение

	6 = типоразмер (Ду=6 мм) CETOP3

KOHU = клапан обратный гидроуправляемый

Примеры условного обозначения

— KOHU6M/32-2A:
клапан обратный гидроуправляемый (гидрозамок) модульного монтажа, с условным проходом 6 мм (CETOP 03), номинальное давление 32 МПа, гидрозамок в линии A.

— KOHU6M/32-2B:
клапан обратный гидроуправляемый (гидрозамок) модульного монтажа, с условным проходом 6 мм (CETOP 03), номинальное давление 32 МПа, гидрозамок в линии B.

—KOHU6M/32-2C:
клапан обратный гидроуправляемый (гидрозамок) модульного монтажа, с условным проходом 6 мм (CETOP 03), номинальное давление 32 МПа, гидрозамок в линиях A и B.

Основные технические параметры гидрозамков KOHU6M/32-2*

Максимальное рабочее давление	бар	320
Минимальное давление открывания	бар	0,4
Соотношение пилот / основной клапан	-	1/8
Расход рабочей жидкости при Δp=2,5 бар	л/мин	20
Рабочая температура жидкости	°C	-20...+80
Температура окружающей среды	°C	-20...+50
Вязкость жидкости	сСт	10...400
Чистота рабочей жидкости	мкм	25
Масса клапана не более	кг	1,5

Уважаемые посетители сайта! Приобрести аналоги клапанов гидроуправляемых (гидрозамков) KOHU6M/32-2A, KOHU6M/32-2B, KOHU6M/32-2C из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
