Описание цилиндров пневматических вращающихся ПЦВБ; ПЦВСБ
Пневмоцилиндры вращающиеся одинарные ПЦВБ160, ПЦВБ200, ПЦВБ250 и сдвоенные ПЦВСБ 200, ПЦВСБ 250 предназначены для привода патронов и приспособлений, осуществляющих зажим заготовок на токарных, токарно-револьверных и других станках.
ПЦВБ-160, ПЦВБ-200, ПЦВБ-250
ПЦВСБ 200, ПЦВСБ 250
Принцип действия пневмоцилиндров вращающихся

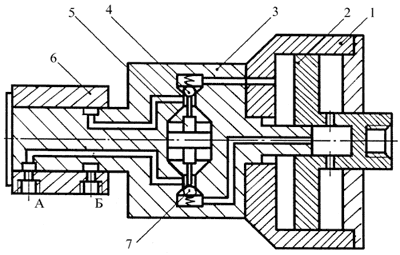

Для зажима вращающихся деталей широко используются вращающиеся пневматические цилиндры (смотри рисунок слева).
Сжатый воздух подводится к вращающемуся цилиндру 1 через неподвижный коллектор 6 по каналам А или Б и распределительное устройство 3, жестко соединенное с цилиндром. Внутри распределительного устройства 3 находится пневматический замок, состоящий из поршня 5 и обратных шариковых клапанов 4 и 7 с пружинами. Если подать рабочую среду, например, в канал А, то она открывает обратный клапан 7 и смещает поршень 5, который своим штоком открывает обратный клапан 4. Сжатый воздух проходит через клапан 7 и поступает в правую полость цилиндра 1.
Происходит перемещение поршня 2 влево и вытеснение воздуха из левой полости через открытый клапан 4 в канал Б.
В случае внезапного отключения подачи сжатого воздуха обратные клапаны запирают выход воздуха из обеих полостей и предотвращают несанкционированное падение давления в цилиндре и возможную аварийную ситуацию в работе вращающегося пневматического цилиндра
Параметры пневмоцилиндров вращающихся ПЦВБ
|
Наименование параметров |
ПЦВБ-160 |
ПЦВБ-250 |
ПЦВСБ-200 |
ПЦВСБ-250 |
|
|
Номинальное давление, МПа |
0,63 |
||||
|
Диаметр поршня, мм |
160 |
200 |
250 |
200 |
250 |
|
Ход штока, мм |
32 |
32 |
40 |
32 |
40 |
|
Усилие на штоке, Н |
11 420 |
17 800 |
27 850 |
34 550 |
54 290 |
|
Частота вращения не более, об/мин |
5 000 |
||||
Пример условного обозначения цилиндра пневматического вращающегося с диаметром поршня 160 мм, ходом штока 32 мм, усилием на штоке 11,4 кН: Пневмоцилиндр вращающийся ПЦВБ 160.
Пример условного обозначения цилиндра пневматического вращающегося сдвоенного с диаметром поршня 200 мм, ходом штока 32 мм, усилием на штоке 34,5 кН: Пневмоцилиндр вращающийся ПЦВСБ 200.
