Бренды
Компания
  • О компании
  • Сертификаты
  • Реквизиты
  • Новости
Публикации
  • Статьи
  • Паспорта
Контакты
    info@Tau-Rus.com
    Для заявок и обратной связи
    +7 (8482) 44-00-64
    +7 (8482) 44-00-64
    Заказать звонок
    E-mail
    info@Tau-Rus.com
    Адрес
    г. Тольятти Офис: ул. Маршала Жукова, 35Б, оф. 205
    Режим работы
    Пн-Пт 08:00 - 17:00
    Заказать звонок
    Войти
    0 Сравнение
    0 Избранное
    0 Корзина
    Каталог
    • Гидравлика
      Гидравлика
      • Аккумуляторы пневмогидравлические
        • Аккумуляторы пневмогидравлические баллонные
        • Аккумуляторы пневмогидравлические мембранные
        • Гидроаккумуляторы поршневые
        • Принадлежности для аккумуляторов
      • Гидромоторы
        • Г15-2*Р - Гидромоторы аксиально-поршневые
      • Гидрораспределители
        • Гидрораспределители модульные с альтернативным способом управления
        • Гидрораспределители модульные с пилотным электрогидравлическим управлением
        • Гидрораспределители модульные с прямым электромагнитным управлением
        • Гидрораспределители модульные с ручным управлением
        • Принадлежности для гидрораспределителей
        • Гидрораспределители встраиваемые, картриджные
        • Гидрораспределители крановые
        • Гидрораспределители моноблочные
        • Гидрораспределители секционные
      • Гидростанции и гидропанели
        • СВ-М1, СВ-М5 - Гидростанции
      • Гидротолкатели и крановые тормоза
        • ТКГ - Тормозы колодочные крановые с гидротолкателями ТЭ
        • ТЭ - Гидротолкатели (толкатели электрогидравлические)
      • Гидроцилиндры
        • FMR, FMH - Бесконтактные индуктивные датчики для гидроцилиндров HC2
        • HC2 - Гидроцилиндры по ISO 6020/2 и DIN 24554
        • HC3 - Гидроцилиндры по ISO 6020 и DIN 24333
        • MDA - Гидроцилиндры
        • MDR - Гидроцилиндры по ISO 3320 и ремкомплекты SK/MDR
        • SK/HC2 - Комплект уплотнений (ремкомплекты) для гидроцилиндров HC2
        • ЦГ - Гидроцилиндры одно- и двустороннего действия
      • Гидроклапаны давления
        • Гидроклапаны давления прочие
        • Гидроклапаны управления давлением
        • Гидроклапаны подпорные и балансировочные
        • Гидроклапаны предохранительные
        • Гидроклапаны редукционные
      • Гидроклапаны расхода и дроссели
        • Делители потока гидравлические
        • Дроссели гидравлические
        • Регуляторы расхода гидравлические
      • Обратные гидроклапаны и гидрозамки
        • *РА, *ТА, *ПА - Гидрозамки
        • 1МКО - Гидроклапаны обратные стыкового монтажа
        • CHM5 - Гидрозамки CETOP 05 (Ду=10 мм)
        • MVPP - Гидрозамки CETOP 03 (Ду=6 мм)
        • MVR - Гидроклапаны обратные CETOP 03 (Ду=6 мм)
        • S*A-05 - Гидроклапаны обратные линейные трубного монтажа
        • VBPS - Гидрозамки трубного монтажа
        • VD*-W* - Клапаны обратные линейные трубного монтажа VD2 (VD3, VD4, VD5, VD6, VD7, VD8, VD9)-W(1, 2,
        • VR*-I - Клапаны обратные встраиваемые
        • VR*-P* - Гидроклапаны обратные стыкового монтажа
        • VR*E - Гидрозамки трубного монтажа
        • VUSF - Клапаны ИЛИ трубного монтажа
        • Г51-3* - Гидроклапаны обратные
        • ГЗ-* - Гидрозамки
        • ГЗВ - Гидрозамки встраиваемого исполнения
        • ГЗМ-*/3 - Гидрозамки модульного монтажа CETOP 03, 05, 07, 08 (Ду=6, 10, 16, 20 мм)
        • КГВ - Клапаны гидроуправляемы встраиваемые
        • КОВ - Клапаны обратные встраиваемые
        • КОЛ*3 - Гидроклапаны обратные линейные трубного монтажа
        • КОМ-6/3, КОМ-10/3 - Клапаны обратные CETOP 03 и 05 (Ду=6 и 10 мм)
        • М-*КУ, Т-*КУ - Гидрозамки стыкового и трубного монтажа
        • МКОВ-*/3Ф - Гидроклапаны обратные встраиваемые
        • ПГ51-2* - Гидроклапаны обратные
      • Плиты гидравлические
        • Многоместные гидравлические плиты
        • Одноместные гидравлические плиты
        • Гидравлические плиты-заглушки и переходники (адаптеры)
      • Пропорциональные гидравлические клапаны
        • DSE3 - Гидрораспределители с электронным пропорциональным управлением CETOP 03 (Ду=6 мм)
        • QDE3, QDE5 - Регуляторы расхода с электронным пропорциональным управлением CETOP 03 и 05 (Ду=6 и 10
      • Теплообменники масляные, маслоохладители
        • Маслоохладители водяные
        • Теплообменники воздушные
      • Гидравлические фитинги, РВД, трубы
        • Рукава высокого давления (РВД)
        • Трубы гидравлические
        • Фитинги и соединения гидравлические
      • Реле давления гидравлические
        • *Г62-11, *Г62-21(М) - Реле давления гидравлические
        • *РД(П) - Реле давления гидравлические
        • 4820 - Реле давления гидравлические поршневые
        • JCS-02 - Реле давления гидравлические поршневые
        • MAP - Реле давления поршневые гидравлические
        • PSM - Реле давления
        • PST, PSP - Реле давления гидравлические поршневые
        • TS-4 - Реле давления гидравлические поршневые
      • Еще
    • Запчасти и оснастка к станкам, прессам и гильотинам
      Запчасти и оснастка к станкам, прессам и гильотинам
      • Виброопоры и клиновые опоры
        • ОВ, ФГС - Виброопоры (виброизолирующие опоры) и фиксаторы
        • ОСТ2 Р79-1-78 - Опоры клиновые регулируемые
      • Головки воздухоподводящие
        • ГВП - Головки воздухоподводящие
        • Ремкомплекты головок воздухоподводящих ГВП
      • Запчасти к станкам
        • Диски фрикционные к токарно-винторезным станкам 1К62
      • Кулачки зажимные
      • Муфты-тормоз и запчасти
        • Запчасти для муфты-тормоз
        • Муфты-тормоз
      • Накладки, вкладыши, секторы фрикционные
      • Ножи для гильотин
      • Трубки гибкие для подачи СОЖ
        • Трубки гибкие 1/2" для подачи СОЖ
        • Трубки гибкие 1/4" для подачи СОЖ
        • Трубки гибкие 3/4" для подачи СОЖ
        • Трубки гибкие 3/8" для подачи СОЖ
      • Уравновешиватели пневматичесие и запчасти
        • Запчасти для уравновешивателей пневматических
        • Уравновешиватели пневматические для прессов
      • Электроаппаратура
        • БПМ21 - Блоки путевых микровыключателей
        • Магнитные плиты, оснастка
        • МП - Микровыключатели
        • Педали электрические
        • ПК12-21(Д) - Переключатели крестовые
        • ВП61, ВП63, ВП64 - Путевые выключатели
        • Электромагнитные муфты
    • Контрольно-измерительные приборы
      Контрольно-измерительные приборы
      • Контрольно-измерительные приборы давления
        • Вакууметры
        • Индикаторы давления
        • Манометры и элементы подключения
        • Реле и датчики давления
        • Сильфоны измерительные
      • Контрольно-измерительные приборы расхода
      • Контрольно-измерительные приборы температуры
      • Контрольно-измерительные приборы уровня жидкости
        • LG1, LG2 - Указатели уровня масла
        • LS - Указатели уровня масла с термометром
        • LT, LV - Индикаторы (указатели) уровня масла
        • YWZ - Указатели уровня масла
        • МС-1, МС-2 - Маслоуказатель
      • Преобразователи и позиционеры электропневматические
      • Прочие контрольно-измерительные приборы
    • Гидронасосы
      Гидронасосы
      • Гидропневматические насосы (преобразователи)
        • НП1, НП8 - Гидропневматические насосы
      • Насосные агрегаты
        • А50НР, А50НС - Насосные агрегаты
        • БГ11-11* - Агрегаты насосные с электродвигателем, монтаж на плите
        • БГ11-2*(А) - Агрегаты насосные с электродвигателем, монтаж на плите
        • ВГ11-11* - Агрегаты насосные с электродвигателем, монтаж на фланце
        • ДБГ11-11*, ДВГ11-11* - Агрегаты насосные без электродвигателя
        • ДБГ11-2*(А) - Агрегаты насосные без электродвигателя, монтаж на плите
      • Насосы нерегулируемые
      • Насосы регулируемые
      • Принадлежности для насосов гидравлических
      • Насосы (помпы) для СОЖ
        • JCB-* - Насосы (помпы) для СОЖ центробежные
        • БХ14-5* - Электронасосы для СОЖ центробежные
        • П-* - Насосы (помпы) для СОЖ центробежные
      • Насосы аксиально-поршневые
        • НА*(Ф)74М - Насосы аксиально-поршневые регулируемые
        • НАПЭЛ-140/20, НАПЭСЛ-140/20 - Насосы аксиально-поршневые регулируемые
      • Насосы винтовые гидравлические
        • GR (SMT16B, SMIT16B) - Насосы винтовые
      • Насосы пластинчатые (лопастные) гидравлические
        • *БГ12-2*М, *БГ12-2*АМ - Пластинчатые (лопастные) насосы нерегулируемые двухпоточные
        • *Г12-3*М, *Г12-3*АМ - Пластинчатые (лопастные) насосы нерегулируемые двухпоточные
        • *Г12-5*АМ - Пластинчатые насосы регулируемые ТУ 2.053.1765-85
        • PVD - Пластинчатые насосы регулируемой производительности
        • PVE - Насосы пластинчатые с регулятором давления
        • БГ12-2*М, БГ12-2*АМ - Пластинчатые (лопастные) насосы нерегулируемые однопоточные
        • БГ12-4* - Насосы пластинчатые однопоточные
        • Г12-3*М, Г12-3*АМ - Пластинчатые (лопастные) насосы нерегулируемые однопоточные
        • НПл - Насосы пластинчатые гидравлические нерегулируемые
        • НПлР - Пластинчатые насосы регулируемые
        • С12-4М, С12-5М - Насосы пластинчатые
      • Насосы радиально-поршневые
        • 50НР, 50НС - Насосы радиально-поршневые нерегулируемые
        • Н40*Е, Н40*УР - Насосы радиально-поршневые эксцентриковые реверсивные
        • Н40*У - Насосы радиально-поршневые эксцентриковые нереверсивные
      • Насосы шестеренные гидравлические
        • 1P - Шестеренные насосы с внешним зацеплением
        • GP1, GP2, GP3 - Шестеренные насосы с внешним зацеплением
        • IGP - Шестеренные насосы с внутренним зацеплением
        • Г11-11 - Шестеренный насос
        • Г11-2*(А) - Насосы шестеренные
        • НШ - Насосы шестеренные гидравлические
      • Еще
    • Пневматическое оборудование
      Пневматическое оборудование
      • Вакуумная техника
      • Пневмоглушители
        • 2113 - Пневмоглушители
        • 2921, 2931 - Пневмоглушители
        • 6.05 - Пневмоглушители на основе проволочной набивки
        • SEB - Пневмоглушители
      • Пневмодроссели, пневмоклапаны функциональные и логические элементы
        • Пневматические клапаны "И", "ИЛИ"
        • Клапаны быстрого выхлопа пневматические
        • Пневматические обратные клапаны
        • Пневмодроссели и регуляторы потока пневматические
        • Предохранительные клапаны пневматические
        • Прочие функциональные пневматические клапаны и логические элементы
      • Клапаны арматурные и принадлежности
        • Катушки и принадлежности для клапанов арматурных
        • Клапаны арматурные
      • Пневмораспределители
        • Катушки, ремкомплекты и принадлежности пневмораспределителей
        • Пневмораспределители с механическим управлением
        • Пневмораспределители с пневматическим управлением
        • Пневмораспределители с ручным (мускульным) управлением
        • Пневмораспределители с электромагнитным управлением
      • Пневмоцилиндры
        • Компактные пневмоцилиндры
        • Миницилиндры пневматические
        • Принадлежности для пневмоцилиндров
        • Специальные пневмоцилиндры
        • Стандартные пневмоцилиндры
      • Подготовка воздуха
        • Блоки подготовки воздуха
        • Фильтры-влагоотделители, осушители воздуха
        • Пневмоклапаны редукционные, регуляторы давления воздушные
        • Маслораспылители
        • Принадлежности, элементы крепления и аксессуары для подготовки воздуха
        • Усилители давления
        • Фильтры-регуляторы пневматические
      • Пневматические трубки (пневмотрубки)
        • PA - Трубки пневматические полиамидные (рилсан)
        • PU - Трубки пневматические полиуретановые
        • PE - Трубки пневматические полиэтиленовые
        • Пистолеты обдувочные, резаки и прочие принадлежности для пневмотрубок
        • Специальные трубки пневматические
        • Спиральные трубки пневматические
        • Тефлоновые пневмотрубки
      • Фитинги пневматические
        • Быстроразъемные соединения (БРС) пневматические
        • Фитинги для тормозных систем
        • Фитинги ниппельные
        • Фитинги обжимные
        • Фитинги резьбовые пневматические
        • Фитинги с накидной гайкой
        • Фитинги цанговые пневматические
    • РТИ
      РТИ
      • Грязесъемники ГОСТ 24811-81
      • Кольца МУВП, втулки МУВП по ТУ 2500-37600152106-94
      • Кольца уплотнительные круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73)
      • Манжеты армированные, сальники ГОСТ 8752-79
      • Манжеты пневматические ГОСТ 6678-72
      • Манжеты шевронные ГОСТ 22704-77
      • Прочие РТИ
      • Манжеты гидравлические воротниковые ГОСТ 6969-54 (ТУ 381051725-86)
      • Манжеты ГОСТ 14896-84 резиновые (полиуретановые) для гидравлических устройств
    • Системы смазки
      Системы смазки
      • Дроссели смазочные и указатели потока
        • ДР - Смазочные дроссели по ТУ 24.00.10.016-88
        • ДРЖ - Смазочные дроссели
        • УП - Указатели потока жидкости
      • Насосы для заправки пластичной смазки
        • НПГ-М - Насосы ручные перекачные
      • Системы двухлинейного действия
        • Питатели для систем двухлинейного действия
        • Станции насосные двухлинейного действия
      • Системы дроссельного действия
        • Питатели для систем дроссельного действия
        • Принадлежности для систем дроссельного действия
        • Станции насосные дроссельного действия
      • Системы импульсного действия
        • Питатели для систем импульсного действия
        • Принадлежности для систем импульсного действия
        • Станции насосные импульсного действия
      • Системы микросмазки
        • Принадлежности для систем микросмазки
        • Распылители для систем микросмазки
        • Станции микросмазки
      • Системы последовательного действия
        • Питатели для систем последовательного действия
        • Принадлежности для систем последовательного действия
        • Станции насосные последовательного действия
      • Соединения, фитинги, аксессуары для систем смазки
        • Трубки и крепёжные элементы для систем смазки
        • Фитинги для систем смазки
        • Аксессуары к системам смазки
      • Станции смазки универсальные
        • СН5М - Станции смазочные многоотводные
      • Шприцы смазочные для пластичной смазки
        • ШРГ - Шприцы ручные густой смазки
    • Фильтры гидравлические
      Фильтры гидравлические
      • Индикаторы засоренности для гидравлических фильтров
      • Прочие гидравлические и масляные фильтры
        • CFP - Клапаны наполнения
      • Фильтроэлементы гидравлические
        • CHP - Картридж к фильтрам HMM, HPM, HPB
        • FPME - Фильтроэлементы для фильтров FPM
        • OMTI - Фильтроэлементы к фильтрам линейным
        • Элементы фильтрующие (фильтроэлементы) РЕГОТМАС
      • Фильтры воздушные и фильтры-сапуны
        • TRM - Сапуны (фильтры воздушные)
        • TSA - Сапуны (фильтры воздушные)
        • Сапуны ОСТ2 Г45-2-86
      • Фильтры всасывающие гидравлические
        • FSI - Всасывающие фильтры гидравлические для погружного монтажа
        • FST - Всасывающие фильтры гидравлические с герметичным фланцевым креплением
        • OMTI - Фильтры всасывающие линейные (spin-on)
        • SP, SF, SPM, SFM - Фильтры всасывающие гидравлические сетчатые
        • STR - Фильтры всасывающие гидравлические сетчатые
        • WU-* и WU-I-* - Фильтры всасывающие гидравлические
        • Фильтры всасывающие гидравлические ОСТ2 С41-2-80
      • Фильтры заливные, сливные гидравлические
        • AB-1162, AB-1163 - Заливные горловины с сапуном
        • FRC - Сливные фильтры гидравлические
        • FRT-TB - Фильтры сливные гидравлические
        • MPF - Фильтры сливные полупогружные гидравлические
        • OMTI - Фильтры сливные линейные (spin-on)
        • PAF1, PAF2 - Заливные горловины с сапуном и клапаном давления
        • QUQ - Заливные горловины с сапуном
        • TA80 - Заливные горловины
        • TR - Заливные горловины с сапуном
        • TR-*/40 - Заливные горловины с сапуном
      • Сепараторы магнитные для СОЖ
        • СМЛ - Сепараторы магнитные
        • ФММ - Сепараторы магнитные
        • Х43-4* - Сепараторы магнитные
      • Фильтры напорные гидравлические
        • FPH - Напорные фильтры для установки в магистрали
        • FPM - Фильтры напорные гидравлические
        • HMM - Напорные фильтры гидравлические
        • ФГМ - Фильтры напорные гидравлические
      • *С42-5 - Фильтры сетчатые ТУ2-053-1614-82
      • Фильтры щелевые (пластинчатые) по ГОСТ 21329-75
    • Электродвигатели
      Электродвигатели
    Гидравлика Насосы Пневматика Системы смазки Фильтры Электродвигатели
    Оставить заявку
    Каталог
    Войти
    0 Сравнение
    0 Избранное
    0 Корзина
    Телефоны
    +7 (8482) 44-00-64
    Заказать звонок
    0
    0
    0
    • Кабинет
    • 0 Сравнение
    • 0 Избранное
    • 0 Корзина
    • +7 (8482) 44-00-64
      • Назад
      • Телефоны
      • +7 (8482) 44-00-64
      • Заказать звонок
    • info@Tau-Rus.com
    • г. Тольятти Офис: ул. Маршала Жукова, 35Б, оф. 205
    • Пн-Пт 08:00 - 17:00
    Главная
    Публикации
    Архив
    Электромагнитные гидрораспределители DKE, DKER (Ду= 10мм, ISO 4401 размер 10)

    Электромагнитные гидрораспределители DKE, DKER (Ду= 10мм, ISO 4401 размер 10)


    Гидрораспределители DKE, DKERЭлектромагнитные гидрораспределители DKE и DKER золотникового типа прямого действия, трех- или четырехлинейные, двух- или трехпозиционные с условным проходом 10 мм и предназначены для работы в гидравлических системах. Они управляются от “мокрых” герметичных электромагнитов (3) с механическим дублированием поставляются в двух различных версиях:

    • DKE - базовая версия, со стандартными электромагнитами .
    • DKER - версия гидроаппарата с высокими характеристиками, с электромагнитами повышенного усилия, сертифицированными по Североамериканскому стандарту C UR US.


    Распределители выполнены в трех- или четырехлинейной конфигурации, с двумя или тремя положениями золотника. Золотники (2) взаимозаменяемы и доступны в широком диапазоне конфигураций.

    Электромагниты (3) имеют два различных исполнения для питания AC и DC и они представлены как:

    • вворачиваемая направляющая "мокрого" типа со встроенной кнопкой ручного управления (4) {направляющая различна для питания AC и DC};
    • катушки AC и DC. Катушки взаимозаменяемы по различным типам питания AC и DC и они могут быть легко заменены без применения инструментов (невзамозаменямы между DKE и DKER).
      Катушки полностью защищены по следующим температурным классам:
    • класс H для катушек DC;
    • класс F для катушек AC.

    Корпус распределителя (1) 5-и камерного типа для всех версий DC и для версий AC с опцией /F*. Стандартная версия AC имеет 3-х камерный корпус. Оптимизированные внутренние каналы, в значительно степени удаленные от центра, гарантируют снижение потерь давления.

      Опции для DKE и DKER
    • удлинение для ручного управления резиновой кнопкой для облегчения ручного переключения;
    • устройства для регулирования времени переключения;
    • контроль положения золотника для опций безопасности;
    • внешний дренаж по каналу Y при высоком давлении в баке (только версия DC).

    Монтажная поверхность: ISO 4401, размер 10.
    Максимальный расход до 120 л/мин. Макс. давление до 315 бар.

     1   Структура условного обозначения гидрораспределителей DKE и DKER

    DKER-1 - 63 - 1/2 - /A - X - 24DC - ** - /*

    Синтетические жидкости
    WG = водный гликоль
    PE = фосфорно-кислый эфир
    Номер парти
    Напряжение питания, см. раздел [ 6 ]
    00 = распределитель без катушек
    X = без разъёма
    См. замечание 2 в разделе [ 5 ] по возможным разъёмам, заказываются отдельно
    Опции, см. замечание 1 в разделе [ 5 ]
    Тип золотника, см. раздел [ 3 ]

    Конфигурация, см. раздел [ 2 ]:
    61 = одномагнитный, центр и крайнее положение, пружинный возврат
    63 = одномагнитный, 2 крайних положения, пружинный возврат
    67 = одномагнитный, центр и крайнее положение, пружинный возврат
    70 = двухмагнитный, 2 крайних положения, без пружин
    71 = двухмагнитный, 3 положения, пружинное центрирование
    75 = двухмагнитный, 2 крайних положения, с фиксатором
    Прочие конфигурации возможны по заказу.
    Замечание: конфигурации 63, 70 и 75 возможны только с золотниками типа 0/2, 1/2 и 2/2.

    Распределители ISO 4401 размер 10:
    DKE = стандартные электромагниты
    DKER = электромагниты с высокими характеристиками

     2   Конфигурация распределителей DKE и DKER

    DKE-1711 (1713, 1714)
    DKER-1711 (1713, 1714)
    Гидросхема распределителя DKE-171* DKER-171*
    DKE-1700/2, DKER-1700/2
    DKE-1701/2, DKER-1701/2
    Гидросхема распределителя DKE-1700/2, DKER-1700/2 DKE-1701/2, DKER-1701/2
    DKE-1750/2, DKER-1750/2
    DKE-1751/2, DKER-1751/2
    Гидросхема распределителя DKE-1750/2, DKER-1750/2 DKE-1751/2, DKER-1751/2
    DKE-1630/2, DKER-1630/2
    DKE-1631/2, DKER-1631/2
    Гидросхема распределителя DKE-1630/2, DKER-1630/2 DKE-1631/2, DKER-1631/2
    DKE-161*
    DKER-161*
    Гидросхема распределителя DKE-161* DKER-161*
    DKE-167*
    DKER-167*
    Гидросхема распределителя DKE-167* DKER-167*
    DKE-1630/2/A, DKER-1630/2/A
    DKE-1631/2/A, DKER-1631/2/A
    Гидросхема распределителя DKE-1630/2/A, DKER-1630/2/A DKE-1631/2/A, DKER-1631/2/A
    DKE-161*/A
    DKER-161*/A
    Гидросхема распределителя DKE-161*/A DKER-161*/A
    DKE-167*/A
    DKER-167*/A
    Гидросхема распределителя DKE-167*/A DKER-167*/A
    Где в символе не показаны гидравлическое соединение (*), это зависит от центральной конфигурации золотника; см. раздел [ 3 ] ниже.

     3   Схемы золотников

    Схемы золотников гидрораспределителей AТОС (Atos S.p.A) DKE, DKER

    См. замечание 3 в разделе [ 5 ]

     4   Основные характеристики распределителей DKE, DKER

    Монтажное положение Любое положение для всех распределителей, кроме типа - 170* (без пружин), который должен устанавливаться в горизонтальной плоскости, если управляется импульсами
    Характеристика  стыковочной поверхности Шероховатость Ra=0,4, неплоскостность 0,01 /100 (ISO 1101)
    Температура окружающей среды от -20°С до + 70°С.
    Рабочая жидкость Гидравлическое масло по DIN 51524...535 ; другие типы жидкостей см. раздел [ 1 ]
    Рекомендуемая вязкость 15÷100 сСт при 40°С (ISO VG 15÷100)
    Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом β≥75
    Температура рабочей жидкости от -20°С до +60°С (стандартные и /WG уплотнения);
    от -20°С до +80° (уплотнения /РЕ)
    Направление потока Как показано на символах с таблицах [ 2 ] и [ 3 ]
    Рабочее давление
    Для версий с датчиком переключения (/FC, /FI и /FIE), канал Y долж ен быть дренажным
    DKE Каналы P, A, B: 315 бар
    Канал T: 120 бар для эл. магнитов АС; 210 бар для эл. магнитов DC; 250 бар для опции /Y
    DKER Каналы P, A, B: 315 бар;
    Канал Т: 160 бар для эл. магнитов АС; 210 бар для эл. магнитов DC; 250 бар для опции /Y
    Номинальный расход См. графики Q/Δp в разделе [ 7 ]
    Максимальный расход 120 л/мин, см. пределы рабочих режимов в разделе [ 8 ]

    4.1 Парметры катушек электромагнитных

    Класс изоляции H (180°С) для катушек DC
    F (155°C) для катушек АС
    Из-за температуры на поверхностях электромагнитов, должны быть приняты в расчет Европейские стандарты EN563 и EN982
    Класс защиты разъёма IP 65
    Продолжительность включения 100%
    Напряжение питания и частота См. электрические характеристики, раздел [ 6 ]
    Стабильность напряжения питания ± 10%
    Серитфикация (только для DKER) C UR US

     5   Замечания

    1. Опции
    A = Электромагнит установлен со стороны канала B (только для одномагнитных распределителей). В стандартных версиях электромагнит устанавливается со стороны канала А.
    WP = ручное управление от резиновой кнопки - см. раздел [13].

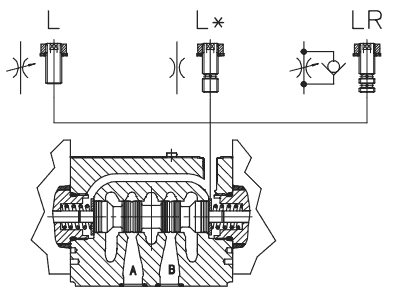

    L, L1, L2, L3, LR, см. раздел [11] = устройство для управления временем переключения (только для электромагнитов DC).
    F * = 5-и камерный корпус для версий DC и AC с датчиком переключения для контроля положения золотника: см. табл. E110.
    Y = внешний дренаж, только для версий DC, выбирается если давление в канале Т выше максимально допустимых пределов.

    2. Тип электрических разъёмов DIN 43650, заказываются отдельно - см. раздел [14].
    SP-666 = стандартный разъём IP-65 для прямого соединения с источником электропитания.
    SP-667 = как SP-666, но со встроенным светодиодом.
    SP-669 = со встроенным выпрямительным мостом для питания катушек DC от переменного тока (AC 110В и 230В - макс. 1A).

    3 Золотники
    - золотники типа 0/2, 1/2, 2/2 используются только для двухпозиционных распределителей: одномагнитные распределители типа DKE*-163*/2; двухмагнитные распределители типа DKE*-170*/2 и DKE*-175*/2.
    - золотники типа 0 и 3 также возможны как 0/1 и 3/1 используются при сливе из каналов управления в бак в центральном положении.
    - золотники типа 1 также возможны как 1/1, они спрофилированы таким образом, чтобы уменьшить гидроудар во время переключения.
    - золотник типа 1/3 (только для версий DC), обычно используется как клапан отсечки в безопасных системах,
    - золотник типа 1/9 закрывает центр в нормальном положении, но позволяет избежать заливания каналов А и В внутренними утечками.
    - прочие типы золотников возможны по заказу.

     6   Электрические характеристики

    Номинальное напряжение
    питания ± 10%
    Код напряжения Тип разъёма Потребляемая мощность
    (2)
    Код запасной катушки

    (1) В случае частоты 60 Гц, характеристики снижаются на 10÷15% и потребляемая мощность составляет 80 ВА для DKE и 90 ВА для DKER.

    (2) Средние значения по данным испытаний в нормальных гидравлических условиях и температурой окружающей среды и катушки 20°С.

    (3) При включении электромагнита пик тока примерно в 3 раза прев ышае т н о ми н ал ь н ый . Пи к т ока соот вет ст вует пот ребляемой мощности примерно 280 ВА для DKE и 320 ВА для DKER.

    DKE DKER
    12 DC 12 DC SP-666 или
    SP-667
    36 Вт (DKE)
    39 Вт (DKER)
    SP-CAE-12DC SP-CAER-12DC
    24 DC 24 DC SP-CAE-24DC SP-CAER-24DC
    110 DC 110 DC SP-CAE-110DC SP-CAER-110DC
    220 DC 220 DC SP-CAE-220DC SP-CAER-220DC
    110/50/60 AC 110/50/60 AC 95 ВА (DKE)
    105 ВА (DKER) (3)
    SP-CAE-110/50/60AC (1) SP-CAER-110/50/60AC (1)
    230/50/60 AC 230/50/60 AC SP-CAE-230/50/60AC (1) SP-CAER-230/50/60AC (1)
    110/50/60 AC 110/50/60 AC SP-669 36 Вт (DKE)
    39 Вт (DKER)
    SP-CAE-110DC SP-CAER-110DC
    230/50/60 AC 230/50/60 AC SP-CAE-220DC SP-CAER-220DC

     7   Графики Q/ΔP для различных вариантов золотников
    (минеральное масло ISO VG 46 при 50°C)

    DKE, DKERГрафики Q-P для различных вариантов золотников Гидрораспределителей DKE, DKER
    Тип золотника Направление потока
    P⇒ A P⇒B A⇒T B⇒T P⇒T B⇒A
    0, 0/1, 0/2, 2/2 A A B B
    1, 1/1, 1/3, 6, 8 A A D C
    3, 3/1, 7 A A C D
    4 B B B B F
    5 A B C C G
    1/2 B C C B
    2/7 D     F
    5/7 B     A E
    19 A D C     H

     8   Пределы рабочих режимов для различных вариантов напряжений питания
    (минеральное масло ISO VG 46 при 50°C)

    Графики были получены на теплых электромагнитах и при минимальном напряжении питания (Внорм - 10%). Кривые для случая симметричного потока через распределитель (т.е. Р→А и В→Т). В случае несимметричного потока и если распределитель снабжен устройствами для изменения времени переключения, границы рабочего диапазона должны быть уменьшены.

    DKE-ACПредел рабочих режимов распределителя DKE-AC (переменный ток) DKE-DCПредел рабочих режимов распределителя DKE-DC (постоянный ток) DKER-ACПредел рабочих режимов распределителя DKER-AC (переменный ток) DKER-DCПредел рабочих режимов распределителя DKER-DC (постоянный ток)
    Кривая на графике Тип золотника
    AC DC
    M 0/1, 5/7, 1/3 0, 0/1, 1, 1/1, 3, 3/1, 1/2, 0/2, 8
    S 2/7, 4, 5, 19 1/3, 5/7, 6, 7
    Y 1, 1/2, 0/2 4, 5, 2/7
    V 6, 7, 8, 2/2 2/2
    T 0, 1/1, 3, 3/1 19

     9   Время переключения
    (среднее значение, мс)

    Распределитель включение AC включение DC выключение AC выключение DC

    Условия испытаний:
    - 50 л/мин; 150 бар
    - номинальное напряжение
    - 2 бар контрдавление в канале Т
    - минеральное масло ISO VG 46 при 50°C
    Эластичность гидравлической системы, а также другие
    гидравлические и температурные факторы влияют на время срабатывания

    DKE / DKER + SP-666/SP-667 40 60 25 35
    DKE / DKER + SP-669 60 - 90 -
    DKE-*/L* - DKER-*/L* - 75÷150 - 45÷150

    Частота переключения гидрораспределителей DKE/DKER + SP-666/SP-667 (циклы/час): 7200 ( для AC) и 15000 (для DC).

     10   Устройства для регулирования времени переключения

    Устройства для регулирования времени переключения Гидрораспределителей DKE, DKER

    Эти устройства возможны только для распределителей версии DC (5-ти камерный корпус) и могут управлять временем переключения и ослабляют нагрузку гидравлической системы на катушку. Возможны различные типы, (рисунок слева).
    Функциональные возможности устройства управления времени зависят от типа регулирования элемента. - L: контролируют и регулируют время переключения в обоих направлениях золотника: регулирование осуществляется ввинчиванием/вывинчиванием винта (регулирование дросселем);
    - L1/L2/L3: управляет временем переключения в обе стороны, время задается фиксиро-ванным калиброванным ограничителем (изменение потока) ØL1 = 1,25 мм; ØL2 = 1 мм; ØL3 = 0,75 мм;
    - LR : контролирует и изменяет время переключения при движении золотника В→А. Это устройство не изменяет время переключения (стандартное время) в обратном направлении движения золотника А→В.

    Для нормальной работы устройства, канал в которм установлен регулирующий элемент, должен быть полность заполнен маслом.

    НАПРАВЛЕНИЕ ЗОЛОТНИКА
    A →B = эл.магнит “A” вкл./эл.магнит “B” выкл.
    A ←B = эл.магнит “B” вкл./эл.магнит “A” выкл.

     11   Присоединительные размеры с разъёмами типа SP-666 (мм)

    распределитель DKE-16*-AC (масса: 3,6 кг)размеры распределителей DKE-1614-X 230/50/60AC, DKE-1631/2-SP667 110/50/60AC, DKE-1632/2-X 230/50/60АС гидрораспределитель DKE-17*-AC (масса: 4,3 кг)размеры гидрораспределителей DKE-1701/2-X 110/50/60AC, DKE-1710-X-230/50/60АC, DKE-1713 (1714)-X 230/50/60AC, DKE-1751/2-Х110/50/60AC
    распределитель DKE-16*-DC (масса: 4,2 кг)размеры распределителей DKE-1613-X 24DC, DKE-1630/2-X 24DC, DKE-1631/2-X 24DC, DKE-1632/2-X 24DC гидрораспределитель DKE-17*-DC (масса: 5,7 кг)размеры гидрораспределителей DKE-1701/2-X-24DC, DKE-1710-X-24DC, DKE-1713 (1714)-X-24DC, DKE-1751/2-Х-24DC
    распределитель DKER-16*-AC (масса: 3,6 кг)размеры распределителей DKER-1631/2-Х-110/50/60АC, DKER-1630/2-X-110/50/60АC гидрораспределитель DKER-17*-AC (масса: 4,3 кг)размеры гидрораспределителей DKER-1711-X-110/50/60AC, DKER-1713-X-230/50/60AC, DKER-1714-X-110/50/60AC
    распределитель DKER-16*-DC (масса: 4,4 кг)размеры распределителей DKER-1631/2-X 24DC, DKER-1630/2-X 24DC, DKER-1632/2-X 24DC гидрораспределитель DKER-17*-DC (масса: 5,9 кг)размеры гидрораспределителей DKER-1711/WP-X 24DC, DKER-1713/1/L1-X 24DC, DKER-1714-X-24DC

    Монтажная поверхность распределителей DKE, DKER

    Монтажная поверхность
    ISO 4401-AC-05-4 размер 10

    Крепление: 4 винта M6x40
    Уплотнения: 5 OR 2050.1 OR 108
    Каналы P,A,B,T: Ø = 11.5 мм (макс.)
    Каналы Y: Ø = 5 мм

    На корпусе распределителя обозначены каналы:

    P = НАПОРНЫЙ КАНАЛ
    A, B = РАБОЧИЙ КАНАЛ
    T = СЛИВНОЙ КАНАЛ
    Y = ДРЕНАЖНЫЙ КАНАЛ (только для опции /Y)
    По максимальным давлениям в каналах, см. раздел [ 4 ]


    Назад к списку
