Описание гидроклапанов предохранительных МКПВ-10/3Т; МКПВ-20/3Т; МКПВ-32/3Т
Клапан предохранительный МКПВ-10/3Т2Р3
- Гидроклапаны предохранительные МКПВ-10/3Т*, МКПВ-20/3Т*, МКПВ-32/3Т* трубного монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем.
- Область применения гидроклапанов МКПВ-*/3Т* трубного монтажа: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
- Основные характеристики гидроклапана МКПВ-10/3Т*, МКПВ-20/3Т*, МКПВ-32/3Т*: гидроклапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 сантистокс при температуре от +10 до +70 °С; вид присоединения - трубный монтаж.
- Следует отметить, что если речь идёт о предохранительных клапанах с электромагнитной разгрузкой, то ремонт данного клапана может обойтись только лишь заменой электромагнитного управляющего элемента - электромагнитной катушки.
- Предохранительные клапаны давления непрямого действия МКПВ также существуют и в стыковом исполнении (монтаж на плиту).
- Ниже показаны габаритные и присоединительные размеры, варианты исполнений по управлению предохранительным клапаном непрямого действия МКПВ трубного монтажа с электромагнитной разгрузкой (МКПВ-*/3Т3Р*) и без неё (МКПВ-*/3Т2Р*).
Структура условного обозначения
| 1 | - | 2 | / | 3 | 4 | 5 | 6 | 7 | . | 8 |
| МКПВ | 10 | 3 | Т | 3 | Р | 2 | 24 |
| 1 | Тип устройства |
МКПВ = предохранительный гидравлический клапан |
| 2 | Условный проход |
10 = 10 мм |
| Номинальное давление |
3 = 32 МПа | |
| 4 | Исполнение по способу монтажа |
Т = трубный монтаж |
| 5 | Исполнение по типу управления |
2 = с дистанционным гидравлическим управлением разгрузкой |
| 6 | Исполнение по виду регулировочного устройства |
Р = с рукояткой |
| 7 | Исполнение по номинальному давлению настройки |
1 = 10 МПа |
| 8 | Напряжение (для электромагнитного управления) |
Постоянный ток: |
Габаритные и присоединительные размеры клапанов МКПВ-10/3Т2Р*, МКПВ-20/3Т2Р*, МКПВ-32/3Т2Р*
|
Шифр |
H не более |
Lmax |
A1±12/2 |
A2±12/2 |
D7H |
|
Гидроклапан МКПВ 10/3T2В * |
123 |
146,2 |
55,5 |
51 |
G1/2" (M27x2) |
|
Гидроклапан МКПВ 10/3T2Р * |
152,5 | ||||
|
Гидроклапан МКПВ 10/3T2П * |
157,5 | ||||
|
Гидроклапан МКПВ 10/3T2К * |
184,5 | ||||
|
Гидроклапан МКПВ 20/3T2В * |
131 |
138,5 |
63 |
43 |
G1" (M33x2) |
|
Гидроклапан МКПВ 20/3T2Р * |
144,5 | ||||
|
Гидроклапан МКПВ 20/3T2П * |
149,5 | ||||
|
Гидроклапан МКПВ 20/3T2К * |
176,5 | ||||
|
Гидроклапан МКПВ 32/3T2В * |
134 |
148,5 |
56 |
53 |
G1 1/2" (M46x2) |
|
Гидроклапан МКПВ 32/3T2Р * |
154,5 | ||||
|
Гидроклапан МКПВ 32/3T2Р * |
159,5 | ||||
|
Гидроклапан МКПВ 32/3T2К * |
186,5 |
Габаритные и присоединительные размеры клапанов МКПВ-10/3Т3Р*, МКПВ-20/3Т3Р*, МКПВ-32/3Т4Р*
|
Шифр |
H не более |
Lmax |
A1±12/2 |
A2±12/2 |
D7H |
|
Гидроклапан МКПВ 10/3T3В * |
190 |
166 |
55,5 |
51 |
M27x2 (G1/2") |
|
Гидроклапан МКПВ 10/3T3Р * |
166 | ||||
|
Гидроклапан МКПВ 10/3T3П * |
166 | ||||
|
Гидроклапан МКПВ 10/3T3К * |
184,5 | ||||
|
Гидроклапан МКПВ 20/3T3В * |
206 |
158 |
63 |
43 |
M33x2 (G1") |
|
Гидроклапан МКПВ 20/3T3Р * |
158 | ||||
|
Гидроклапан МКПВ 20/3T3П * |
158 | ||||
|
Гидроклапан МКПВ 20/3T3К * |
176,5 | ||||
|
Гидроклапан МКПВ 32/3T3В * |
209 |
168 |
56 |
53 |
M46x2 (G1 1/2") |
|
Гидроклапан МКПВ 32/3T3Р * |
168 | ||||
|
Гидроклапан МКПВ 32/3T3Р * |
168 | ||||
|
Гидроклапан МКПВ 32/3T3К * |
186,5 | ||||
|
Гидроклапан МКПВ 10/3T4В * |
189 |
166 |
55,5 |
51 |
M27x2 (G1/2") |
|
Гидроклапан МКПВ 10/3T4Р * |
166 | ||||
|
Гидроклапан МКПВ 10/3T4П * |
166 | ||||
|
Гидроклапан МКПВ 10/3T4К * |
184,5 | ||||
|
Гидроклапан МКПВ 20/3T4В * |
206 |
158 |
63 |
43 |
M33x2 (G1") |
|
Гидроклапан МКПВ 20/3T4Р * |
158 | ||||
|
Гидроклапан МКПВ 20/3T4П * |
158 | ||||
|
Гидроклапан МКПВ 20/3T4К * |
176,5 | ||||
|
Гидроклапан МКПВ 32/3T4В * |
209 |
168 |
56 |
53 |
M46x2 (G1 1/2") |
|
Гидроклапан МКПВ 32/3T4Р * |
168 | ||||
|
Гидроклапан МКПВ 32/3T4Р * |
168 | ||||
|
Гидроклапан МКПВ 32/3T4К * |
186,5 |
Гидравлические схемы клапанов давления МКПВ трубного монтажа
|
Номер схемы |
Обозначение клапана |
Условное обозначение |
Функция клапана |
|

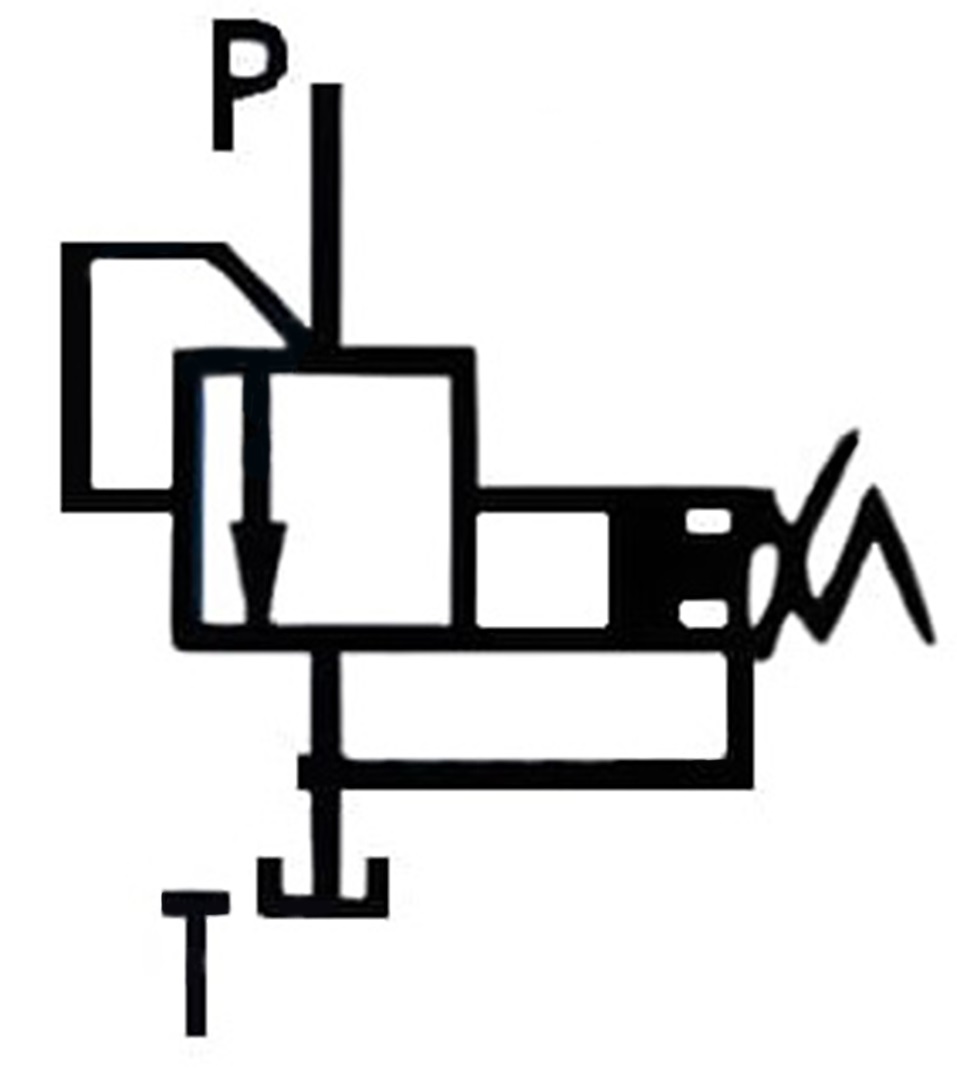

2 |
МКПВ-10/3Т2Р, |
|
Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией |
|

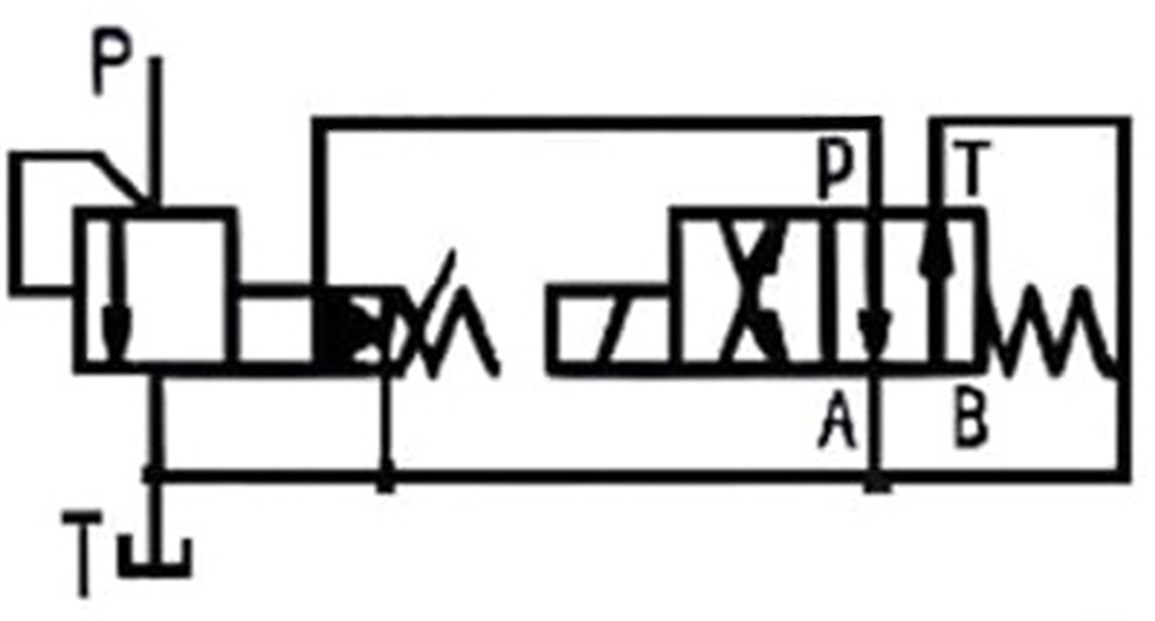

3 |
МКПВ-10/3Т3Р, |
|
Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом |
|
4 |
МКПВ-10/3Т4Р, |
|
Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом |
Основные параметры гидроклапана МКПВ трубного монтажа
|
Обозначение ( + устаревшее наименование) |
Ду, мм |
Номинальное давление, МПа |
Диапазон регулировки, МПа |
Номинальный расход, л/мин |
Вид управления разгрузкой | Масса, кг |
| Клапан МКПВ10/3Т2Р1 (аналог 10-10-1-11) |
10 |
10,0 |
0,5-12,5 |
80,0 |
Дистанционное гидравлическое управление разгрузкой |
3,45 |
| Клапан МКПВ10/3Т2Р2 (аналог 10-20-1-11) | 20,0 |
2,0-25,0 | ||||
|
Клапан МКПВ10/3Т2Р3 (аналог 10-32-1-11) | 32,0 |
5,0-35,0 | ||||
| Клапан МКПВ20/3Т2Р1 (аналог 20-10-1-11) |
20 | 10,0 |
0,5-12,5 |
160,0 |
4,15 | |
| Клапан МКПВ20/3Т2Р2 (аналог 20-20-1-11) | 20,0 |
2,0-25,0 | ||||
| Клапан МКПВ20/3Т2Р3 (аналог 20-32-1-11) | 32,0 |
5,0-35,0 | ||||
| Клапан МКПВ32/3Т2Р1 (аналог 32-10-1-11) |
32 | 10,0 |
0,5-12,5 |
320,0 |
5,95 | |
| Клапан МКПВ32/3Т2Р2 (аналог 32-20-1-11) | 20,0 |
2,0-25,0 | ||||
| Клапан МКПВ32/3Т2Р3 (аналог 32-32-1-11) | 32,0 |
5,0-35,0 | ||||
| Клапан МКПВ32/3Т2Р3 (аналог 32-32-1-11) |
10 | 10,0 |
0,5-12,5 |
80,0 |
Электромагнитное управление разгрузкой, нормально разгруженный |
3,45 |
| Клапан МКПВ10/3Т3Р2 (аналог 10-20-1-133(-131,-132)) | 20,0 |
2,0-25,0 | ||||
| Клапан МКПВ10/3Т3Р3 (аналог 10-32-1-133(-131,-132)) | 32,0 |
5,0-35,0 | ||||
| Клапан МКПВ20/3Т3Р |
20 | 6,3 |
0,3-0,7 |
160,0 |
4,15 | |
| Клапан МКПВ20/3Т3Р1 (аналог 20-10-1-133(-131,-132)) | 10,0 |
0,5-12,5 | ||||
| Клапан МКПВ20/3Т3Р2 (аналог 20-20-1-133(-131,-132)) | 20,0 |
2,0-25,0 | ||||
| Клапан МКПВ20/3Т3Р3 (аналог 20-32-1-133(-131,-132)) | 32,0 | 5,0-35,0 | ||||
| Клапан МКПВ32/3Т3Р |
32 |
6,3 |
0,3-0,7 |
320,0 |
5,95 | |
| Клапан МКПВ32/3Т3Р1 (аналог 32-10-1-133(-131,-132)) | 10,0 |
0,5-12,5 | ||||
| Клапан МКПВ32/3Т3Р2 (аналог 32-20-1-133(-131,-132)) | 20,0 | 2,0-25,0 | ||||
| Клапан МКПВ32/3Т3Р3 (аналог 32-32-1-133(-131,-132)) | 32,0 |
5,0-35,0 | ||||
| Клапан МКПВ10/3Т4Р |
10 | 6,3 |
0,3-0,7 |
80,0 |
Электромагнитное управление разгрузкой, нормально нагруженный |
3,45 |
| Клапан МКПВ10/3Т4Р1 | 10,0 |
0,5-12,5 | ||||
| Клапан МКПВ10/3Т4Р2 | 20,0 |
2,0-25,0 | ||||
| Клапан МКПВ10/3Т4Р3 | 32,0 |
5,0-35,0 | ||||
| Клапан МКПВ20/3Т4Р |
20 | 6,3 |
0,3-0,7 |
160,0 |
4,15 | |
| Клапан МКПВ20/3Т4Р1 | 10,0 | 0,5-12,5 | ||||
| Клапан МКПВ20/3Т4Р2 | 20,0 |
2,0-25,0 | ||||
| Клапан МКПВ20/3Т4Р2 | 32,0 | 5,0-35,0 | ||||
| Клапан МКПВ32/3Т4Р |
32 | 6,3 |
0,3-0,7 |
320,0 | 5,95 | |
| Клапан МКПВ32/3Т4Р1 | 10,0 |
0,5-12,5 | ||||
| Клапан МКПВ32/3Т4Р2 | 20,0 | 2,0-25,0 | ||||
| Клапан МКПВ32/3Т4Р3 | 32,0 |
5,0-35,0 |
то же, но только с Ду=32 мм и расходом 320 л/мин:
Гидроклапан предохранительный МКПВ-32/3Т3Р1 УХЛ4.
