Пневмоклапан редукционный П-КРМ122-12, П-КРМ 122-16, П-КРМ 112-25, П-КРМ 211-40
 Пневмоклапан П-КР 122-12, П-КР 122-16 |
Пневмоклапан редукционный П-КРМ-122-16, ПКРМ-122-12, П-КР(М)-112-25 и П-КРМ-211-40 с пневматической или ручной настройкой давления на выходе служат для понижения и поддержания на заданном уровне давления сжатого воздуха в пневматических приводах и системах различного технологического оборудования. |
 Пневмоклапан редукционный П-КР 112-25 |
Исполнения пневмоклапанов П-КРМ122-12, П-КРМ122-16, П-КРМ112-25 и П-КРМ211-40: по виду настройки давления на выходе: - с ручной настройкой (ПКР 122-12, ПКР 122-16, ПКР 112-25) - с пневматической настройкой (ПКР 211-40) по виду монтажа: - для трубного монтажа (П-КРМ 122-25, П-КРМ 211-40) - для панельного монтажа (П-КРМ 122-12, П-КРМ 122-16) |
||
Таблица аналогов редукционных клапанов П-КРМ
| Действующее обозначение | Исполнения разных лет лет выпуска (уже не выпускаются) | ||||
| Клапан П-КРМ 122-12 (Ду=12 мм, К3/8) | Клапан БВ57-13 | Клапан БВ57-33 | Клапан П-КР12-11 | Клапан П-КР12-22/7 | - |
| Клапан П-КРМ 122-16 (Ду=16 мм, К1/2) | Клапан БВ57-14 | Клапан БВ57-34 | Клапан П-КР16-11 | Клапан П-КР16-22/7 | - |
| Клапан П-КРМ 112-25 (Ду=25 мм, К1) | Клапан БВ57-16 | Клапан БВ57-36 | Клапан П-КР25-11 | Клапан П-КР25-21/7 | - |
| Клапан П-КРМ 211-40 (Ду=40 мм, М48х2) | - | - | - | - | Клапан П-КРП40 |
Фото клапанов П-КРМ с подробным техническим описанием
 Клапан П-КРМ 122-12 |
 Клапан П-КРМ 122-16 |

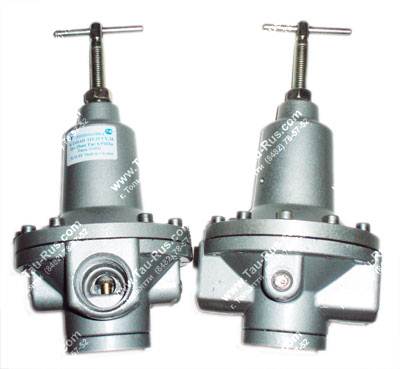

 Клапан П-КРМ 112-25 |
 Клапан П-КРМ 211-40 |
Характеристики пневмоклапанов редукционных П-КРМ
| Параметр | Нормы для типоразмеров | |||
| ПКРМ 122-12 | ПКРМ 122-16 | ПКРМ 112-25 | ПКРМ 211-40 | |
| Условный проход, мм | 12 | 16 | 25 | 40 |
| Номинальное давление, МПа (кгс/см2) | 1,0 (10) | |||
| Пределы настройки давления воздуха на выходе из клапана, МПа (кгс/см2) | 0,05 - 0,9 (0,5 - 9) | |||
| Номинальный расход воздуха при давлении на выходе 0,4 МПа, м3/мин | 0.8 | 1.6 | 4 | 10 |
| Вид настройки | ручная | пневматич. | ||
| Присоединительная резьба | К3/8" | К1/2" | К 1" | М48х2 |
| Масса с учетом манометра, кг | 1,1 | 2 | 3,5 | |

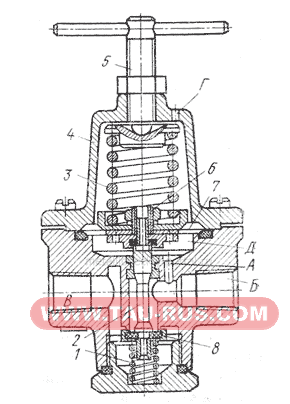

Принципиальная схема работы клапана редукционного
 |
1,3 - пружины; 2 - толкатель; 4 - корпус; 5 - винт; 6 - клапан сброса; 7 - мембрана; 8 - клапан; А,Б,В,Г - каналы; Д - полость. Для понижения давления сжатого воздуха от компрессора и поддержания заданного давления в пневмосистеме применяют редукционные пневмоклапаны, в частности, клапан П-КРМ (см. рисунок слева). По каналу В в корпусе 4 сжатый воздух подводится к редукционному пневмоклапану, а по каналу Б — отводится от него. При понижении давления воздуха на выходе клапана мембрана 7 прогибается вниз под действием, пружины 3 и через толкатель 2 отжимает клапан 8, прижатый пружиной 1, от седла, увеличивая проход воздуха и тем самым его расход и давление. При повышении давления воздуха на выходе клапана пружина 3 сжимается, клапан 8 перекрывается и расход и давление воздуха уменьшаются. На необходимое давление клапан настраивают сжатием пружины 3 винтом 5. При давлении воздуха на выходе выше давления настройки пневмоклапана сжатый воздух поступает в подмембранную полость Д через канал А и поднимает мембрану с клапаном сброса 6. В результате сжатый воздух через клапан сброса и канал Г выпускается в атмосферу, снижая давление на выходе. |
При заказе могут указываться следующие наименования:
пневмоклапан редукционный (регулятор давления) П-КРМ122-12, П-КРМ122-16, П-КРМ112-25, П-КРМ211-40, П-КР122-12, П-КР122-16, П-КР112-25, П-КР211-40, П-КРМ 122-12, П-КРМ 122-16, П-КРМ 112-25, П-КРМ 211-40
