Пневмораспределители В79-11А, В74-21А, В63-11А

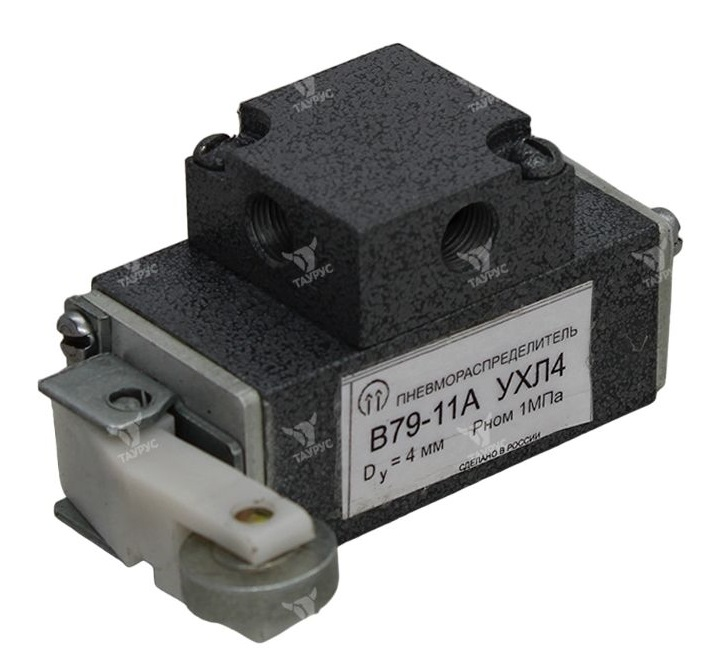

 Пневмораспределитель В79-11А |
Пневмораспределители В63-11А, В74-21А, В79-11А четырехлинейные с пневматическим, механопневматическим и механическим управлением применяются для изменения направления движения потока сжатого воздуха в пневматических приводах общепромышленного назначения. Функциональная схема пневмораспределителей данного типа - двухпозиционные четырехлинейные: -пневмораспределитель В63-11А с двусторонним пневматическим управлением; -пневмораспределитель В74-21А с путевым односторонним управлением (толкатель с роликом) и пневматическим возвратом; -пневмораспределитель В79-11А с путевым односторонним управлением с малым усилием (рычаг) и пружинным возвратом. Конструкция распределительного устройства - плоский золотник. Данный золотник может находится в одном из крайних положений. Присоединение к пневмолиниям коническое резьбовое 1/8 дюйма (резьбовые отверстия в плите, трубы в стороны). Пневмораспределители В63-11, В74-21, В79-11 сконструированы для работы на сжатом воздухе давлением от 1 до 10 бар (или, что одно и то же - 0,1...1 МПа). Сжатый воздух должен быть очищен не грубее 10 класса по ГОСТ 17433 и содержать распылённое масло (для распыления масла в сжатый воздух рекомендуется применять маслораспылитель 121-16) вязкостью 10-35 сантистокс при температуре 50 по Цельсию с концентрацией 2-4 капли на 1м³ сжатого воздуха, приведенного к требованиям условий ГОСТ 12449. Не запрещается работа пневмораспределителей данного типа на сжатом воздухе, не содержащем распыленное масло, но в этом случае срок эксплуатации пневмораспределителя сокращается. Замечания к монтажу пневмораспределителей: при установке пневмораспределителя В7421А необходимо обеспечить полный ход ролика (около 6 мм); а для пневмораспределителя В7911А - в пределах 2,5...7,5 мм |
Основные характеристики B79-11A, B74-21A, B63-11A
| Параметр | Исполнение | |||||
| В63-11А | В74-21А | В79-11А | ||||
| Условный проход, мм | 4 | |||||
| Тип присоединения | Резьбовое, с конической присоединительной резьбой | |||||
| Присоединение пневмолиний, дюйм | К 1/8" | |||||
| Номинальное давление, МПа | 1,0 | |||||
| Минимальное рабочее давление, МПа | 0,2 | 0,25 | ||||
| Минимальное давление управления не более, МПа | 0,16 | 0,25 | ||||
| Усилие необходимое для переключения, Н | - | 31 | 3,5 | |||
| Максимальное число срабатываний в минуту не менее | 300 | 200 | ||||
| Пропускная способность (Kv) не менее, м³/час | 300 | |||||
| Масса, кг | 0,22 | 0,24 | 0,25 | |||
Размеры пневмораспределителей В63-11А, В74-21А, В79-11А
 Чертёж пневмораспределителя В63-11А |
 Чертёж пневмораспределителя В74-21А |
 Чертёж пневмораспределителя В79-11А | |
Пример записи условного обозначения пневмораспределителя с путевым односторонним управлением (толкатель с роликом) и пневматическим возвратом с диаметром условного прохода 4 мм, присоединение пневмолиний резьбовое, с конической присоединительной резьбой К 1/8", климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель В74-21А УХЛ4
