Описание гидропневматических насосов НП1; НП8
Гидропневматические насосы НП1/320М, НП1/500М, НП1/1000М, НП8/250М, НП8/320М с рабочими объемами 1.5 см³ (для НП1/...) и 7.6 см³ (для НП8/...) предназначены для нагнетания масла в гидравлические объемы гидропредохранителей, для защиты от перегрузки кривошипных прессов, создания и поддержания в них установленной величины давления.
Гидропневматические насосы рассчитаны для работы на сжатом воздухе очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло. Климатическое исполнение УХЛ4 (для умеренной зоны) и О, категория размещения 4 по ГОСТ 15150. Рабочая жидкость - отфильтрованное минеральное масло вязкостью от 17 до 213 сСт (мм/с) с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17433.

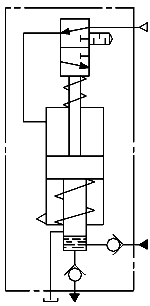

Гидравлическая схема насосов НП1/320 и НП8/320

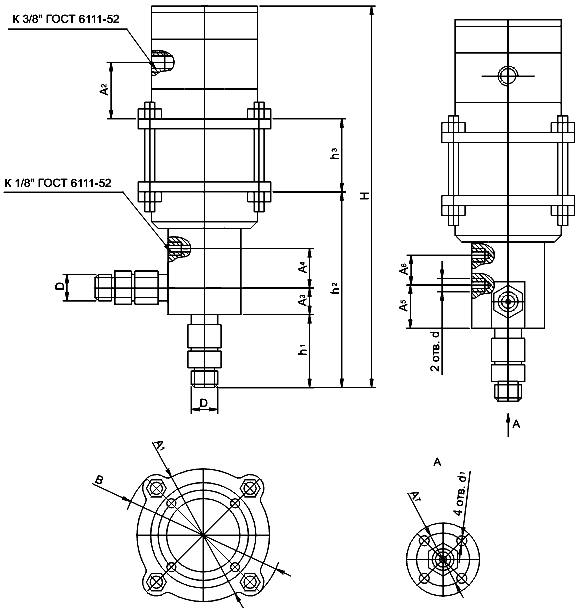

Габаритные и присоединительные размеры НП1/320 и НП8/320
|
Обозначение |
Размеры, мм |
||||||||||||||
|
D |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
B |
d |
d1 |
H |
h1 |
h2 |
h3 |
|
|
Насос НП1/320М |
M16x1,5 |
100 |
47 |
14 |
44 |
- |
- |
40 |
116 |
- |
M6 |
335 |
45 |
152 |
82 |
|
Насос НП8/320М |
M20x1,5 |
205 |
47 |
22 |
48 |
35 |
35 |
52 |
225 |
M10 |
M10 |
375 |
52 |
117 |
88 |
Основные параметры насосов НП1/320 и НП8/320
|
Параметры |
Типоразмеры |
|
|
Насос НП1/320М |
Насос НП8/320М |
|
|
Номинальное давление масла на выходе, МПа |
32 |
|
|
Максимальное давление сжатого воздуха (необходимое для создания номинального давления масла на выходе), МПа |
0,4±0,03 |
|
|
Максимальное давление сжатого воздуха, МПа |
0,1±0,03 |
|
|
Номинальная подача, л/мин, не менее |
1,0 |
2,0 |
|
Точность поддержания давления масла на выходе, %, не более |
10 |
|
|
Масса насоса (без рабочей жидкости), кг, не более |
4,9 |
10 |
Примеры записи условного обозначения насосов НП:
Насос гидропневматический с рабочим объемом 1.5 cм³, c номинальным давлением масла на выходе 32 МПа, с номинальной подачей не менее 1 л/мин, климатического исполнения УХЛ, категории размещения 4:
Насос НП 1/320М УХЛ 4
Насос гидропневматический с рабочим объемом 7.6 cм³, c номинальным давлением масла на выходе 32 МПа, с номинальной подачей не менее 2 л/мин, климатического исполнения УХЛ, категории размещения 4:
Насос НП 8/320М УХЛ 4
Насосы гидропневматические НП также могут иметь обозначение:
НП1/320М.00.001, НП8/320М.00.001, НП-1/320М.00.001, НП-8/320М.00.001, НП1/320М00001, НП8/320М00001, НП-1/320М00001, НП-8/320М00001.
