Гидроклапан обратный 1МКО (1МКО 10/20, 1МКО 20/20, 1МКО 32/20, 1МКО 10/32, 1МКО 20/32, 1МКО 32/32)

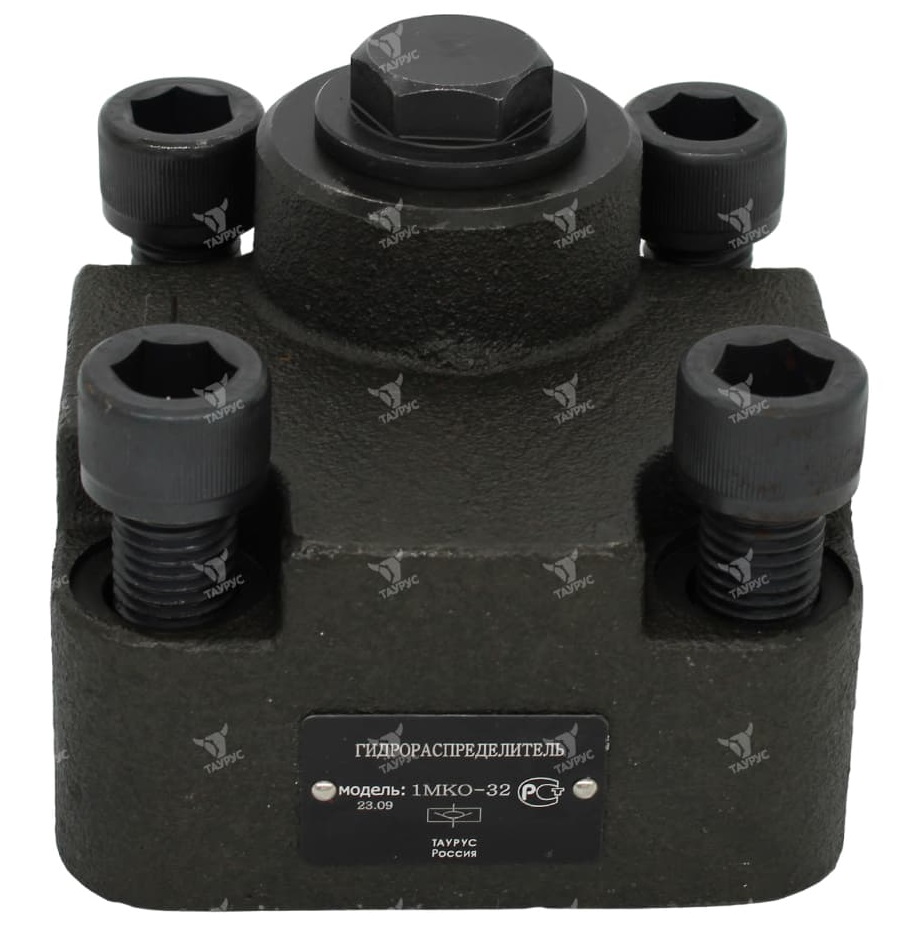

 Обратный клапан 1МКО |
Гидроклапан 1МКО стыкового исполнения изготавливается для обеспечения в объемных гидроприводах свободного потока рабочей жидкости в одном направлении и перекрытия потока в обратном направлении. Гидроклапаны обратные типа 1МКО работают на минеральных маслах номинальной тонкостью фильтрации не грубее 25 мкм, кинематической вязкостью от 10 до 400 мм².
| Основные параметры клапанов обратных 1МКО |
| Наименование |
Условный проход, мм |
Габариты |
Ном. давление на входе, МПа |
Ном. расход жидкости, л/мин |
Масса, кг |
| Гидроклапан 1МКО-10/20 |
10 |
78х65х60 |
20 |
40 |
1,2 |
| Гидроклапан 1МКО-20/20 |
20 |
133х97х75 |
20 |
160 |
3,3 |
| Гидроклапан 1МКО-32/20 |
32 |
127х127х102 |
20 |
400 |
6,4 |
| Гидроклапан 1МКО-10/32 |
10 |
78х65х60 |
32 |
40 |
1,2 |
| Гидроклапан 1МКО-20/32 |
20 |
133х97х75 |
32 |
160 |
3,3 |
| Гидроклапан 1МКО-32/32 |
32 |
127х127х102 |
32 |
400 |
6,4 |
Условное обозначение клапана 1МКО
| 1М |
|
КО |
|
ХХ |
/ |
ХХ |
|
ХХХХ |
|
| |
|
|
|
Климатическое исполнение и размещение по ГОСТ 15150
|
 |
|
Номинальное давление на входе: 20 - 20МПа, 32 - 32МПа
|
|
|
Исполнение по условному проходу: 10 - 10мм, 20 - 20мм, 32 - 32мм
|
|
|
Тип устройства - клапан обратный
|
|
|
Присоединительные размеры, принятые в международном стандарте (по СТ СЭВ и ISO 4401)
|
|
Пример условного обозначения гидроклапана обратного со стыковым присоединением с условным проходом 32 мм, с номинальным расходом жидкости 400 литров в минуту, с номинальным давлением на входе 20 МПа, с внутренними утечками не более 500 см³/мин, для районов с умеренным и холодным климатом, категория размещения 4:
Гидроклапан обратный 1МКО32/20 УХЛ4.

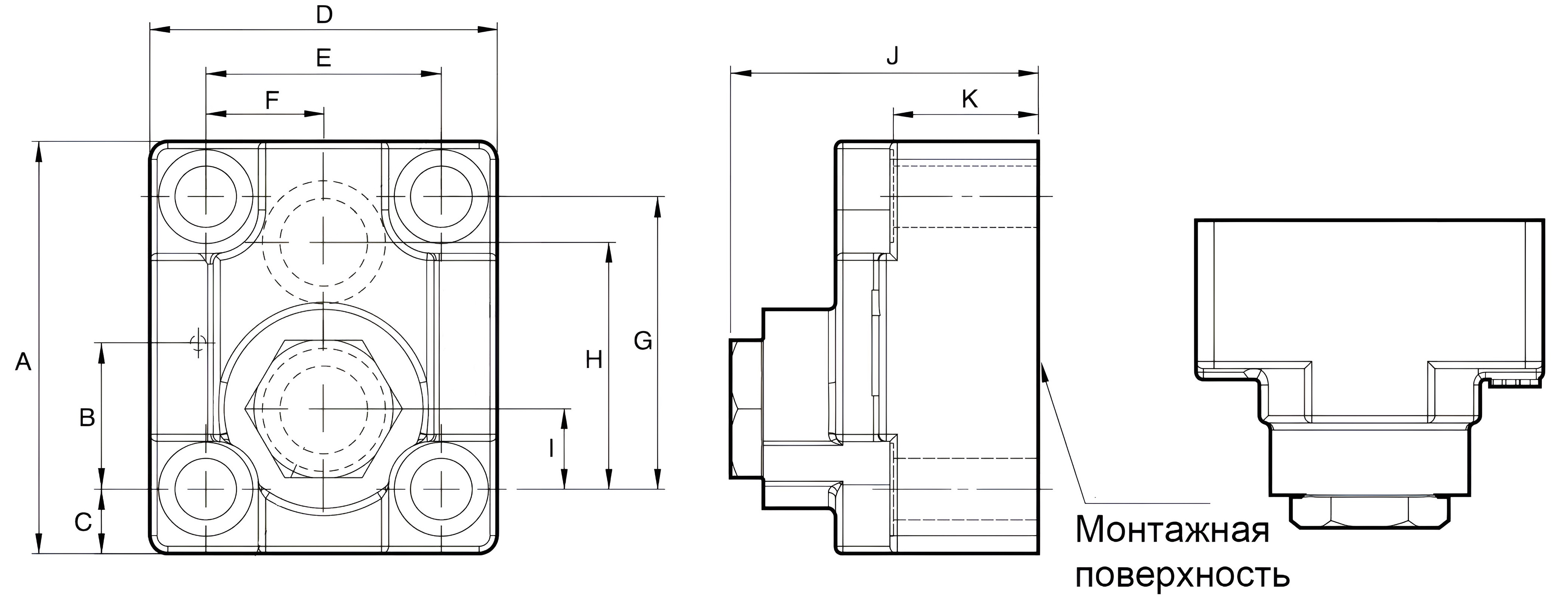

Габаритные и присоединительные размеры гидроклапанов 1МКО
| Типоразмер |
D |
d |
d1 |
d2 |
L |
l |
B |
b |
b1 |
H |
h |
h1 |
h2 |
h3 |
h4 |
h5 |
| Гидроклапаны 1МКО10/20, 1МКО10/32 |
22 |
12 |
14 |
11 |
60 |
24 |
65 |
48 |
8,7 |
78 |
60 |
12.7 |
48 |
13 |
- |
8,5 |
| Гидроклапаны 1МКО20/20, 1МКО20/32 |
32 |
19 |
22 |
17 |
75 |
32 |
97 |
65 |
16 |
113 |
81 |
22.3 |
68,3 |
40,5 |
8.5 |
16 |
| Гидроклапаны 1МКО32/20, 1МКО32/32 |
40 |
26 |
30 |
21 |
102 |
43 |
127 |
92 |
18 |
127 |
92 |
20,7 |
72 |
46 |
9,5 |
17,5 |
ПРИМЕЧАНИЕ: для присоединения гидроклапана обратного 1МКО к гидросистеме используются присоединительные промежуточные плиты типа:
4151570072-06A, 4151570075-06A, 4151570078-06A.

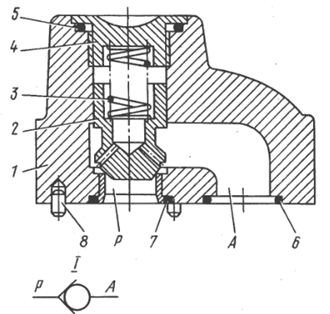

Принцип работы обратного клапана 1МКО
 |
В чугунном корпусе 1 находится клапан 3, разделяющий каналы А и Б. Клапан прижат к седлу 2 пружиной 4. Направляющие отверстия клапана 3 уплотнено резиновым кольцом 5 (по ГОСТ 9833-73) и закрыто пробкой 6. Рабочая жидкость, нагнетаемая под давлением в канал Б, поднимает клапан и проходит в полость А. При изменении направления движения потока рабочей жидкости через канал А перетекает в надклапанную область и прижимает клапан к седлу, закрывая проход рабочей жидкости в канал Б.
Уплотнение стыковой поверхности клапана осуществляется резиновыми уплотнительными кольцами 7 и 9 (по ГОСТ 9833-73).
Гидроклапаны типа 1МКО устанавливают непосредственно на гидропанель или на промежуточную плиту и закрепляются винтами. При монтаже гидроклапан типа 1МКО можно располагать в горизонтальной, наклонной или вертикальной плоскостях.
Во время эксплуатации гидроклапана обратного типа 1МКО нужно следить за чистотой рабочей жидкости. Недостаточно чистая рабочая жидкость, затекая на притёртые фаски клапана и седла, вызывает нарушение герметичности гидроклапана. Перед сборкой гидроклапана типа 1МКО все его детали необходимо прoмыть и смочить маслом. |
В заказе необходимо правильно указывать маркировку гидроклапана обратного типа 1МКО, а именно:
Гидроклапан 1МКО10/20 УХЛ4, 1МКО20/20 УХЛ4, 1МКО32/20 УХЛ4, 1МКО10/32 УХЛ4, 1МКО20/32 УХЛ4, 1МКО32/32 УХЛ4. |
