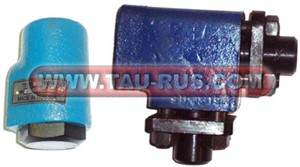

Описание гидроклапанов Г51-3...
Обратные клапаны Г51-3..., а также Г51-2... (устаревшее обозначение) должны быть герметичными в закрытом положении и обладать минимальным гидравлическим сопротивлением в открытом положении. Гидроклапаны имеют несколько исполнений по давлению открывания в пределах 0,05-0,5 МПа; клапаны с повышенным давлением могут использоваться как подпорные. Управляемые обратные клапаны (гидрозамки) с минимальным сопротивлением пропускают прямой поток рабочей жидкости, а обратный поток возможен лишь после принудительного открытия запорного элемента с помощью гидравлически управляемого плунжера.
Клапан Г51-31, Г51-32, Г51-33, Г51-34, Г51-35 резьбовое присоединение.
Клапан Г51-36, Г51-37 фланцевое присоединение.
Основные параметры клапанов обратных Г51-3... (Г51-2...)
|
Текущее (устаревшее) наименование |
Условный проход, мм |
Присоединение |
Ном. давление на входе, МПа |
Ном. расход жидкости, л/мин |
Масса, кг |
|
Г51-31 (Г51-21) |
8 |
К1/4" |
20 |
16 |
1,2 |
|
Г51-32 (Г51-22) |
10 |
К3/8" |
20 |
32 |
1,2 |
|
Г51-33 (Г51-23) |
16
|
К1/2" |
20 |
63 |
1,6 |
|
Г51-34 (Г51-24) |
20 |
К3/4" |
20 |
125 |
1,6 |
|
Г51-35 (Г51-25) |
32 |
К1 1/4" |
20 |
250 |
5,45 |
|
Г51-36 (Г51-26) |
40 |
20 |
500 |
14 |
|
|
Г51-37 (Г51-27) |
50 |
фланцевое |
20 |
800 |
33 |
Габаритные и присоединительные размеры (мм) гидроклапанов Г51-3...
Г51-3... резьбовое присоединение

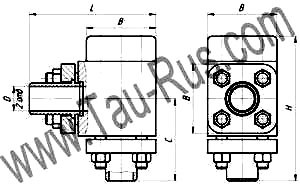

Г51-3... фланцевое присоединение
|
Тип |
d |
D |
L |
H |
B |
С |
|
Гидроклапан Г 51-31 |
К1/4" |
- |
55 |
83 |
52 |
40 |
|
Гидроклапан Г 51-32 |
К3/8" |
- |
55 |
83 |
52 |
40 |
|
Гидроклапан Г 51-33 |
К1/2" |
- |
70 |
105 |
52 |
54 |
|
Гидроклапан Г 51-34 |
К3/4" |
- |
70 |
105 |
52 |
54 |
|
Гидроклапан Г 51-35 |
К1 1/4" |
- |
103 |
138 |
82 |
69 |
|
Гидроклапан Г 51-36 |
- |
36 |
186 |
102 |
121 |
|
|
Гидроклапан Г 51-37 |
- |
56 |
236 |
294 |
132 |
154 |
Конструкция клапанов обратных Г51-3...

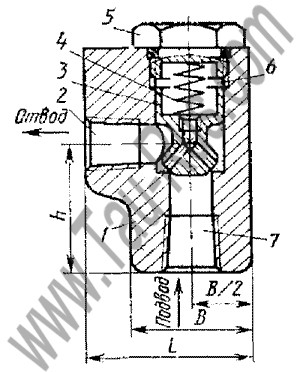

Клапаны обратные Г51-3... и их устаревшие аналоги Г51-2... состоят из корпуса 1, к коническому седлу которого пробкой 5 через пружину 4 прижат плунжер 3. Масло, подводимое в отверстие 7, приподнимает плунжер и проходит в отводное отверстие 2. При изменении направления течения давление масла в отверстии 2 (и полости 6) вместе с пружиной 4 плотно прижимает плунжер к седлу, исключая возможность обратного потока. Основные параметры гидроклапанов обратных Г51-3... приведены в таблице.
Пример условного обозначения при заказе гидроклапана обратного с резьбовым присоединением К1/2", с условным проходом 16 мм, с номинальным расходом жидкости 63 литра в минуту, с номинальным давлением на входе 20 МПа, для работы в умеренном климате:
Гидроклапан обратный Г51-33 УХЛ4
