Насос НПШГ-200 (НПШГ-200М, ПЭА-6,3)
|

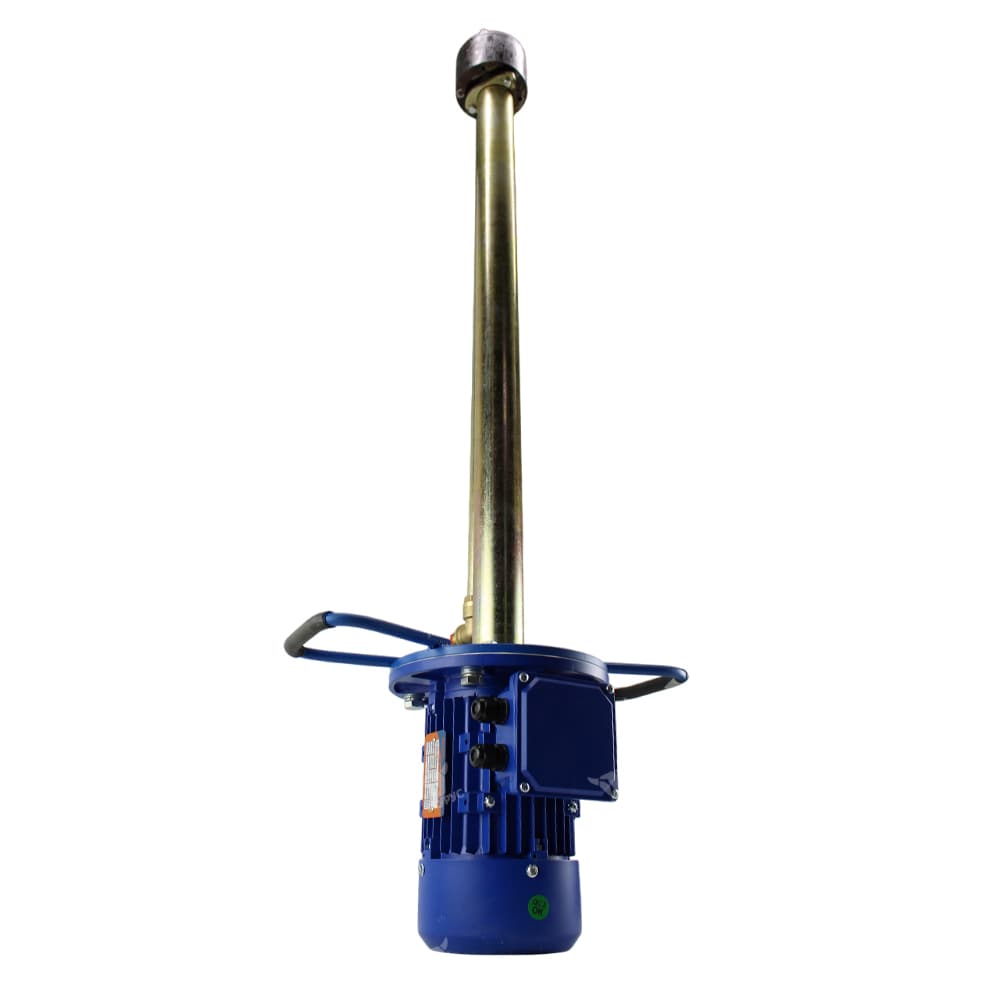

Насос перекачной НПШГ-200М, состоящий из электродвигателя мощностью 1,1 кВт, насоса шестерённого, соединительных узлов и патрубка (дюритового шланга с гайкой на конце), предназначен для перекачивания пластичной смазки из бочек или другой тары в резервуары станций централизованной смазки, а также для заполнения смазкой трубопроводов небольшой длины. Насос перекачной шестеренный НПШГ200 работает с консистентной (густой) смазкой с пенетрацией не менее 260 при температуре +25 °С и температурой перекачиваемой смазки не ниже +15 °С. Насос перекачной НПШГ-200(М), ПЭА-6,3 Параметры насоса НПШГ
|
Конструкция (основные детали) и принцип работы насосов НПШГ-200
|
Насос НПШГ (рис. слева) выполнен из чугунного корпуса 3, в котором находятся две стальные шестерни 4 и 5 в зацеплении. Ведущая шестерня 4 вращается на шарикоподшипнике 6, установленном в стальной крышке 7, а ведомая шестерня 5 - на подвижной оси, установленной в той же крышке. Ведущую шестерню 4 соединяют с электродвигателем 9 при помощи шарнирного вала 8. Смазка в насос поступает через фильтр 1 и отводится от насоса стальной трубой 10 и дюритовым шлангом 11. На конце шланга имеется накидная гайка 12, с помощью которой насос ПЭА-6,3 подсоединяют к системе подачи смазки. Принцип работы насоса: при выходе зубьев шестеренок из зацепления во впадинах между ними создается вакуум, который достаточен для всасывания пластичной смазки из бочки или иной тары. При входе в шестерённое зацепление густая смазка вытесняется из впадин в полость нагнетания и далее - в нагнетательный маслопровод 10 и 11. |
Пример условного обозначения при заказе насоса шестерённого для перекачивания густой смазки с номинальной подачей смазочного материала 220 кг в час:
Насос перекачной НПШГ-200 М
Примечание: в настоящее время, номенклатурное наименование насос ПЭА-6,3 практический не используется.
