Описание реле давления РД-23
Реле работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80, или минеральном масле с кинетической вязкостью от 4 до 400 мм²/с (сСт) с номинальной тонкостью фильтрации не грубее 40 мкм (13 класс чистоты по ГОСТ17216-71) при температуре масла от 10 до 55°С.
Реле РД-23 может быть установлено в любом пространственном положении.
Конструкция реле обеспечивает резьбовой и стыковой монтаж.
Подключение реле к пневматической системе осуществляется при помощи резьбового отверстия К1/8". При стыковом способе монтажа в расточку основания реле (диаметр 20 мм) должно быть установлено уплотнительное кольцо. Реле крепится на монтажной плите двумя винтами М8.
Присоединение реле давления РД23 к электрической системе осуществляется электрическим разъемом.
Настройка реле осуществляется при снятом защитном кожухе путем вращения регулировочного винта. Величина настраиваемого давления контролируется манометром. По окончании настройки необходимо затянуть контргайку, после чего еще раз убедиться в правильности настройки.
Климатическое исполнение реле УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ15150-69.
Технические параметры реле давления РД-23, реле РД, реле РД23
|
Параметр |
Значение |
|
Номинальное давление, МРа |
1,0 |
|
Присоединение пневмолиний, дюйм |
Стыковое или К1/8 |
|
Диапазон контролируемых давлений, МРа |
0,1 – 1,0 |
|
Зона нечувствительности, МРа, не более |
0,03 – 0,06 |
|
Напряжение переменного тока частотой 60 и 50 Гц, V |
До 380 |
|
Напряжение постоянного тока |
До 220 |
|
Номинальный ток, А |
2,5 |
|
Масса, кг, не более |
0,5 |
Описание работы и устройство

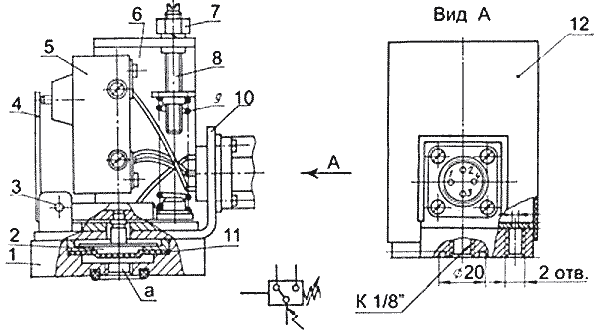

Устройство реле давления РД23:
- Основание;
- Жесткий центр;
- Основание;
- Рычаг;
- Микропереключатель;
- Кронштейн;
- Контргайка;
- Регулировочный винт;
- Пружина
- Кронштейн;
- Мембрана;
- Кожух.
Положение регулировочного винта фиксируется контргайкой 7. Внутри расточки основания размещена мембрана 11 и жесткий центр 2, воздействующий своим выступом на рычаг.
Принцип работы реле давления основан на сравнении сил, возникающих от давления сжатого воздуха, передаваемых мембраной, и сил упругой деформации пружины. Давление сжатого воздуха, подводимое к отверстию "а", воздействует через мембрану и жесткий центр на рычаг, который может поворачиваться вокруг оси 3.
Если момент от силы давления, действующей на жесткий центр, превысит момент, развиваемый пружиной, то рычаг поворачивается, отпуская тем самым кнопку микровыключателя (в исходном положении кнопки микровыключателя нажата), а пружина микровыключателя вызывает переключение его контактов.
При понижении контролируемого давления пружина возвращает рычаг в исходное положение. Рычаг, нажимая на кнопку микровыключателя, вызывает обратное переключение его контактов реле РД-23.
Реле давления РД-23 УХЛ4 ТУ2.053.574-8469.001-88
Реле давления РД23 УХЛ4 ТУ2.053.574-8469.001-88
