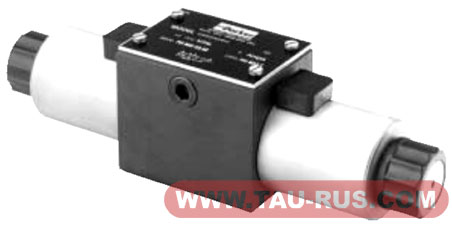

D3W гидрораспределители с электромагнитным управлением (Ду=10 мм, CETOP 05)

Гидрораспределители D3W2СNJ(Y,T)W, D3W6СNJ(Y,T)W, D3W4СNJ(Y,T)W, D3W1СNJ(Y,T)W, D3W8(9)СNJ(Y,T)W, D3W20B(H)NJ(Y,T)W, D3W26B(H)NJ(Y,T)W (Parker)

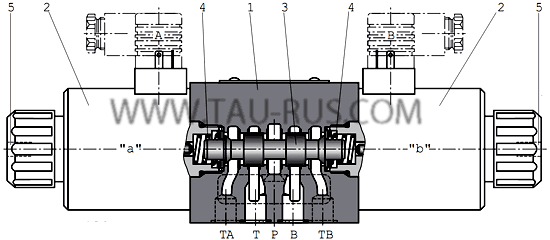

Принцип действия гидрораспределителей D3W

Принцип работы гидрораспределителей Parker D3W2(6,4,1,8,9)CNJ(T,Y,K)W, D3W20(26)B(H)NJ(T,Y,K)W

Гидрораспределители D3W2СNJ(Y,T)W, D3W6СNJ(Y,T)W, D3W4СNJ(Y,T)W, D3W1СNJ(Y,T)W, D3W8(9)СNJ(Y,T)W, D3W20B(H)NJ(Y,T)W, D3W26B(H)NJ(Y,T)W c условным проходом 10 мм являются золотниковыми гидрораспределителями с одно- или двухсторонним электромагнитным управлением. Монтаж в любом пространственном положении, но рекомендуется - в горизонтальном.

Гидрораспределители D3W... служат для управления пуском, остановом и направлением объемного потока. На гидрораспределители, рассчитанные на работу от переменного тока устанавливаются катушки для переменного тока, на гидрораспределители, рассчитанные на работу от постоянного тока - катушки постоянного тока. Установка катушек на гидрораспределители не своего типа не допускается.

Основными элементами гидрораспределителя D3W являются: корпус (1), один или два электромагнита (соленоида) (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом электромагнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.

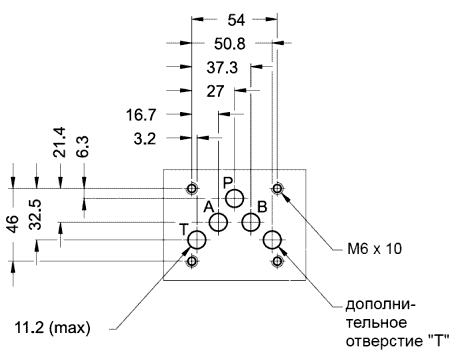

Монтажная поверхность гидрораспределителей D3W

Монтажная поверхность (установочные размеры) гидрораспределителей D3W (Parker)

Идентификационный код и параметры гидрораспределителей D3W...

Структура условного обозначения

Электроразъём:
W = стандартный разъём по EN 175301-803
G = быстроразъёмный (по заказу).

Напряжение питания соленоида:
K = постоянный ток 12 В
J = постоянный ток 24 В
Y = переменный ток 110/120 В (50/60 Гц)
T = Переменный ток 220/230 В (50/60 Гц)

Тип уплотнения:
N = NBR;
F = FPM.

Количество позиций золотника и тип его возврата:
C = 3-х позиционный, пружинный возврат в центр;
B = 2-х позиционный, электромагнит со стороны канала "А", пружинный возврат;
H = 2-х позиционный, электромагнит со стороны канала "B", пружинный возврат;
D = 2-х позиционный, без пружинного возврата

Тип золотника (см. гидросхемы ниже):

3-х позиционные

1
2
3
4

5
6
7
10

11
14
15
16

21
22
31
32

76
78
81
82

102

8
9

2-х позиционные

20
26
30
101

W = трёх- и двухпозиционный гидрораспределитель с "мокрыми" магнитами, работающими в масле (ввёртные катушки).

3 = типоразмер Ду=10 (DIN NG10/CETOP 05/NFPAD05).

D = четырёхлинейные гидрораспределители с работающими в масле электромагнитами

Характеристики

Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T	бар	Пост. ток	Перем. ток
		350 210	350 105
Максимальный расход	л/мин	150	115
Рабочая жидкость	Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль)
Диапазон температур рабочей жидкости	ºС	-25 ... +75
Температура окружающей среды	ºС	-25 ... +50
Диапазон вязкостей жидкости	мм²/с	2,8 ...400
Допустимая степень загрязнения жидкости	класс 20/18/15 по ISO 4406:1999
Время выдерживания в переключенном состоянии	длительное (t катушки до +150 °С)
Масса с одним электромагнитом	кг	4,8
Масса с двумя электромагнитами	кг	6,3

Типоразмер: DIN NG10/CETOP 05/NFPAD05.
Монтажная поверхность (см. чертеж вверху): DIN 24340A10/ISO 4401/CETOP RP 121-H/NFPAD05.

Гидравлические схемы и конфигурации золотника гидрораспределителей D3W...

	3-х позиционные	C = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "a" или "b". E = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "a". F = Пружинный возврат в позицию "b". При включенном электромагните золотник находится позиции "0". K = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "b". M = Пружинный возврат в позицию "a". При включенном электромагните золотник находится в позиции "0".
	золотники 8 и 9	C = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "a" или "b". E = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "b". F = Пружинный возврат в позицию "a". При включенном электромагните золотник находится позиции "0". K = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "a". M = Пружинный возврат в позицию "b". При включенном электромагните золотник находится в позиции "0".
	2-х позиционные	B = Пружинный возврат в позицию "b". При включенном электромагните золотник находится в позиции "a". D = С фиксацией золотника. При включенном электромагните золотник находится в позиции "a" или "b". H = Пружинный возврат в позицию "a". При включенном электромагните золотник находится позиции "b".

Габаритные и присоединительные размеры гидрораспределителей D3W...

С катушками постоянного тока

Размеры гидрораспределителей D3W2СNJW, D3W6СNJW, D3W4СNJW, D3W1СNJW, D3W8(9)СNJW, D3W20B(H)NJW, D3W26B(H)NJW (Parker)

С катушками переменного тока

Размеры гидрораспределителей D3W2СNY(T)W, D3W6СNY(T)W, D3W4СNY(T)W, D3W1СNY(T)W, D3W8(9)СNY(T)W, D3W20B(H)NY(T)W, D3W26B(H)NY(T)W (Parker)

Предпочтительные типы гидрораспределителей D3W... (Parker) для подбора аналогов

Гидрораспределитель D3W 2 C N J W	Гидрораспределитель D3W 2 C N T W
Гидрораспределитель D3W 6 C N J W	Гидрораспределитель D3W 6 C N T W
Гидрораспределитель D3W 4 C N J W	Гидрораспределитель D3W 4 C N T W
Гидрораспределитель D3W 1 C N J W	Гидрораспределитель D3W 1 C N T W
Гидрораспределитель D3W 8 C N J W	Гидрораспределитель D3W 8 C N T W
Гидрораспределитель D3W 9 C N J W	Гидрораспределитель D3W 9 C N T W
Гидрораспределитель D3W 20 B N J W	Гидрораспределитель D3W 20 B N T W
Гидрораспределитель D3W 20 H N J W	Гидрораспределитель D3W 20 H N T W
Гидрораспределитель D3W 26 B N J W	Гидрораспределитель D3W 26 B N T W
Гидрораспределитель D3W 26 H N J W	Гидрораспределитель D3W 26 H N T W
Гидрораспределитель D3W 2 C N Y W	Гидрораспределитель D3W 2 C N K W
Гидрораспределитель D3W 6 C N Y W	Гидрораспределитель D3W 6 C N K W
Гидрораспределитель D3W 4 C N Y W	Гидрораспределитель D3W 4 C N K W
Гидрораспределитель D3W 1 C N Y W	Гидрораспределитель D3W 1 C N K W
Гидрораспределитель D3W 8 C N Y W	Гидрораспределитель D3W 8 C N K W
Гидрораспределитель D3W 9 C N Y W	Гидрораспределитель D3W 9 C N K W
Гидрораспределитель D3W 20 B N Y W	Гидрораспределитель D3W 20 B N K W
Гидрораспределитель D3W 20 H N Y W	Гидрораспределитель D3W 20 H N K W
Гидрораспределитель D3W 26 B N Y W	Гидрораспределитель D3W 26 B N K W
Гидрораспределитель D3W 26 H N Y W	Гидрораспределитель D3W 26 H N K W

Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей Parker из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
