Описание реле давления РД-4/25

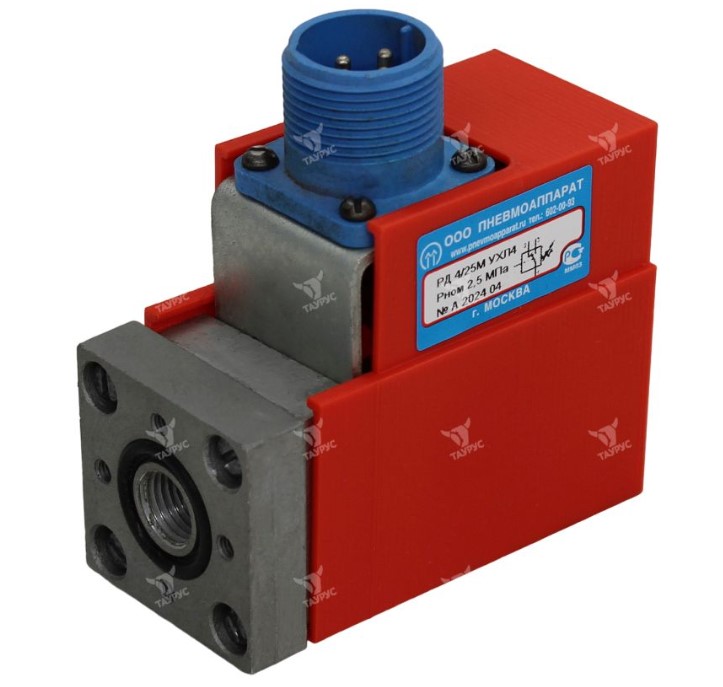

Реле давления РД-4/25, РД-4/25М с присоединением К 1/4", а так же их исполнение РД-4/25(М)-10 для стыкового монтажа, предназначены для контроля давления рабочей среды и подаче электрического сигнала при его превышении в пневматических, гидравлических системах различного назначения (в том числе вулканизационном) и смазочном оборудовании с номинальным давлением 2,5 МПа.

Рабочие (контролируемые) среды реле РД 4/25:

• сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433;
• минеральное масло с кинематической вязкостью от 4 до 400 мм /с (сСт) с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216 с температурой масла от плюс 10° до плюс 55°С;
• пароводяная смесь с температурой до плюс 60°С.

Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Степень защиты, обеспечиваемая конструкцией реле давления от воздействия окружающей среды - IP20 по ГОСТ 14254.
Виброустойчивость и вибропрочность - 1-я степень жесткости по ГОСТ 28988.
Монтажное положение - любое, крепление на обработанной плоскости четырьмя винтами М4.

Основные технические характеристики реле давления РД-4/25(М)

Описание устройства и работы реле давления РД-4/25(М)

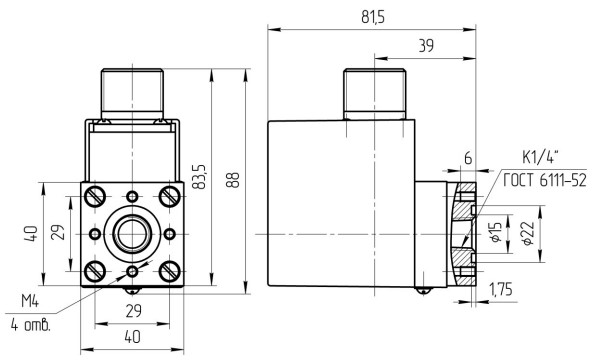

Размеры реле давления РД-4/25М, РД-4/25М-10, РД-4/25

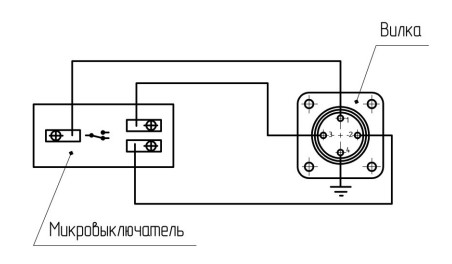

Электросхема соединений реле РД 4/25(М)-10

Пневмосхема

Устройство и работа реле давления РД-4/25М, РД4/25М-10

Реле давления состоит из следующих деталей: фланцев нижнего 1 и верхнего 2, мембранного узла (мембраны 3 и жесткого центра 4), толкателя 5, регулировочной втулки 6, пружины 7, гайки 8, микровыключателя 9, установленного на кронштейне 10, винта 11 и гайки 12, регулирующих положение микровыключателя, вилки электрического разъема 13.

Контролируемая среда подводится в подмембранную полость через отверстие в нижнем фланце 1.
Принцип действия реле давления РД-4/25 основан на сравнении силы давления контролируемой среды на мембранный узел и силы упругих деформаций цилиндрической пружины 7. Усилие, возникающее при повышении давления контролируемой среды, воспринимается мембраной 3, жестким центром 4 и, через толкатель 5, передается на шток микровыключателя 9, переключая его контакты.

Настройка на давление, при котором реле срабатывает, осуществляется с помощью регулировочной втулки 6 и пружины 7.
Положение регулировочной втулки фиксируется гайкой 8. При понижении давления контролируемой среды пружина 7 возвращает мембранный узел в исходное положение, освобождая шток микровыключателя 9, происходит обратное переключение его контактов.

При настройке регулировочной втулки 6 механическое воздействие на толкатель 5 не допускается.

В конструкции реле использован микровыключатель МП 2101Л 04 исп. 4.1.А ТУ 16-526.322-78.
Контролируемое давление подводится в подмембранную полость через отверстие К 1/4" в нижнем фланце реле.
Величина давления, на которое настраивается реле, контролируется манометром. По окончании настройки необходимо зафиксировать втулку контргайкой 7, после чего еще раз убедиться в правильности настройки.

Реле давления может быть установлено в любом пространственном положении и крепится на обработанной плоскости четырьмя винтами М4. Подключение к пневмолинии производится либо с помощью резьбового отверстия К 1/4", либо через дополнительную плиту (место стыка при этом уплотняется уплотнительным кольцом, устанавливаемым в расточку Ø22 нижнего фланца). Присоединение реле давления к электрической схеме осуществляется электрическим разъемом.

При заказе просим правильно указывать обозначение:
Реле давления РД-4/25М УХЛ4 ТУ 2-053-1676-84 (для резьбового монтажа К1/2");
Реле давления РД-4/25М-10 УХЛ4 ТУ 2-053-1676-84 (для стыкового монтажа).
