Описание клапанов КЭП-16
Клапан КЭП 16-1 по большей части применяется в машинах контактной сварки, установках точечной сварки, где необходимо кратковременное удержание сварочных электродов в зоне работы.
В шовных сварочных машинах и рельефных машинах, работа клапанов КЭП, обеспечивается грамотной настройкой технологического оборудования. Клапан КЭП-16-1 является современным аналогом устаревших исполнений клапанов КЭП-15, КПЭ-4.

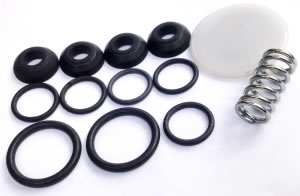

Рем. комплект КЭП 16-1 (комплект запчастей)
%20П-ЭПР%203%20Д24,%20А110,%20А220.jpg "Катушки (соленоиды) П-ЭПР 3 Д24, А110, А220")
Катушки (соленоиды) П-ЭПР 3 Д24
Мембрана ЕВИГ-752465.001 для клапанов КЭП16-1
Характеристики пневмораспределителя КЭП-16-1
|
Параметр клапана КЭП16.1 |
Нормы для типоразмеров |
|
Диаметр условного прохода, мм |
16 |
|
Номинальное рабочее давление, МПа, (кгс/см2) |
0,63 (6,3 0 |
|
Минимальное рабочее давление, МПа, (кгс/см2) |
0,5 (5,0) |
|
Давление |
0,38 (3,8) |
|
Номинальное напряжение постоянного тока, В |
24, 110 |
|
Максимальная частота переключений, мин-1 не менее |
600 |
|
Пропускная способность клапана КЭП16-1, м³/с, не менее |
2,4 х 10-2 |
|
Масса, кг, не более |
1,94 |
Размеры и описание работы клапана электропневматического КЭП16-1, КЭП 16-1
Описание работы клапан КЭП 16.1 (на изображении воздействие электрического тока отсутствует):
Через напорное отверстие «П» сжатый воздух под давлением поступает в
полость "Б". При отсутствии электрического сигнала на катушке клапана, шток 2, с закрепленным на нем буферами 7, под действием пружины 1 находится в крайнем верхнем положении. При таком положении штока, полость «Б» сообщается с отверстием «Ц1», через которое сжатый воздух подается на пневмоцилиндры. Отверстие "Ц2" в это время сообщено с атмосферой через отверстие "А2".
При подаче напряжения на катушку клапана КЭП16, якорь 3 втягивается, в результате сжатый воздух воздействует на мембрану 4 и смещает шток 2 в крайнее нижнее положение. Сжатый воздух из полости "Б" под давлением поступает в отверстие "Ц2". Отверстие "Ц1" в это время сообщено с атмосферой через отверстие "А1".
При отсутствии воздействия электрического тока на катушку, шток 2 с буферами 7, под действием пружины 1 возвращается в верхнее положение.
ВО ИЗБЕЖАНИЕ НЕСЧАСТНЫХ СЛУЧАЕВ ОСМОТР И РАЗБОРКУ КЛАПАНА НА МАШИНЕ ПРОИЗВОДИТЬ ПРИ СНЯТОМ НАПРЯЖЕНИИ И ДАВЛЕНИИ СЖАТОГО ВОЗДУХА.
Пример условного обозначения:
Клапан КЭП16-1 электропневматический с напряжением управляющего элемента 24 В, пост. ток, климатическое исполнение УХЛ4: Клапан электропневматический КЭП16-1 Д24 УХЛ4
Клапан электропневматический КЭП-16-1 с напряжением управляющего элемента 110 В, переменный ток, климатическое исполнение УХЛ4: Клапан электропневматический КЭП 16-1 А110 УХЛ4
