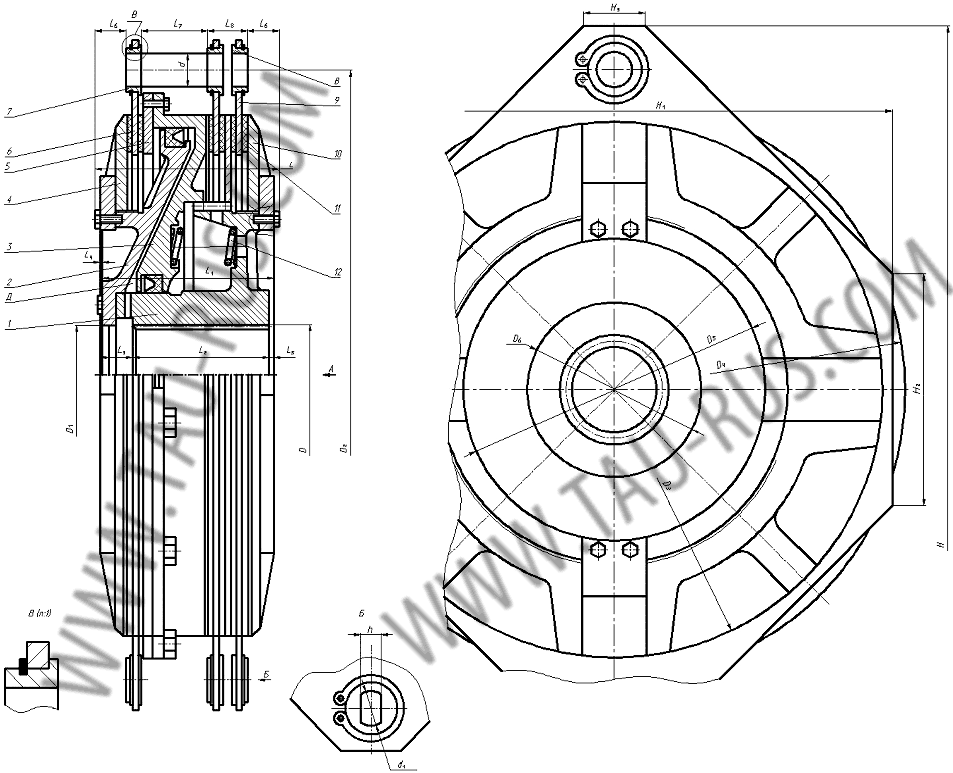

Чертёж (размеры), спецификация (деталировка) установки муфты и тормоза УВ3132, УВ3135, УВ3138, УВ3141, УВ3144, УВ3146

Спецификация муфты-тормоз УВ31... :

1. Ступица
2. Поршень
3. Пневмоцилиндр
4. Опорный диск-тормоз
5. Нажимной тормозной диск
6. Тормозной диск с фрикционными накладками
7,8. Втулки
9. Ведущие диски муфты с фрикционными накладками
10. Опорный диск муфты
11. Ведомый диск муфты (зубчатый)
12. Тормозные пружины

Значение габаритных и присоединительных размеров (в мм)

Модель муфты-тормоз	Условное обозначение отверстия D по ГОСТ 6033-51	D₂	_D₃	D₄	D₅	D₆	L	L₁	L₂	L₃	L₅	L₆	L₇	L₈	H	H₁	H₂	d	d₁
УВ3132	Эв. 55х2.5х20h6S_заХ	345 ± 0,3	265	300	136	95	151	147	100	29	-	25	15	35	410	265	90	20H12	22
УВ3135	Эв. 55х2.5х20h6S_заХ	400 ± 0,3	300	335	160	95	157	151	100	41	-	25	15	35	480	300	100	30H12	32
УВ3138	Эв. 75х3.5х20q6S_заШ	465 ± 0,3	360	405	190	115	168	137	97	43	28	35	15	35	550	365	135	30H12	32
УВ3141	Эв. 85х3.5х24q6S_чШ	570 ± 0,5	455	500	250	130	180	177	115	40	15	37	15	35	660	465	175	36H12	38
УВ3144	Эв. 110х3.5х30q6S_чШ	670 ± 0,5	545	600	310	155	210	200	119	46	27	46	17	41	760	550	225	36H12	38
УВ3146	Эв. 130х3.5х36h6S_заХ	755 ± 0,5	625	675	310	170	225	222	123	50	40	45	20	53	860	640	280	50H12	55
