Заливные горловины TR-3, TR-2, TR-1

Заливные горловины TR-3, TR-2, TR-1

Заливные горловины ТR-3, TR-2, TR-1 применяются для очистки заливаемого в гидравлическую систему масла. Для предотвращения попадания крупных механических включений и грязи горловина заливная TR-1 и TR-3 комплектуется металлической сетчатой колбой, горловина TR-2 - пластиковой.

Монтаж горловины TR осуществляется на крышку гидробака насосной станции.

Заливные горловины ТR-3, TR-2 имеют фланцевое исполнение и крепятся к насосной станции шестью болтами с резьбой M5 и длиной 10 мм по UNI 6107 - DIN84.

Заливные горловины ТR-1 имеют фланцевое исполнение, но крепятся только тремя болтами с резьбой M5, длиной 10 мм также по UNI 6107 - DIN84.

При заказе заливных горловин обычно обращают внимание на тип крепления, на тонкость фильтрации, а также на габаритные размеры фильтрующего элемента - сетчатой "корзинки".

Основные параметры и размеры горловин TR-3, TR-2, TR-1

Модель Технические параметры Размеры, мм
Тонкость фильтр., мкм Расход жидк., дм³/мин А B C D E F
Заливная горловина TR-1 40 250 48 35 52 66 27 41
Заливная горловина TR-2 700 75 45 83 95 48 73
Заливная горловина TR-3 75 45 83 150 48 73

Габаритные и присоединительные размеры горловины TR (см. табл. выше)
1 и 2 на чертеже - уплотнительные элементы

Габаритные и присоединительные размеры горловины TR-3, TR-2, TR-1

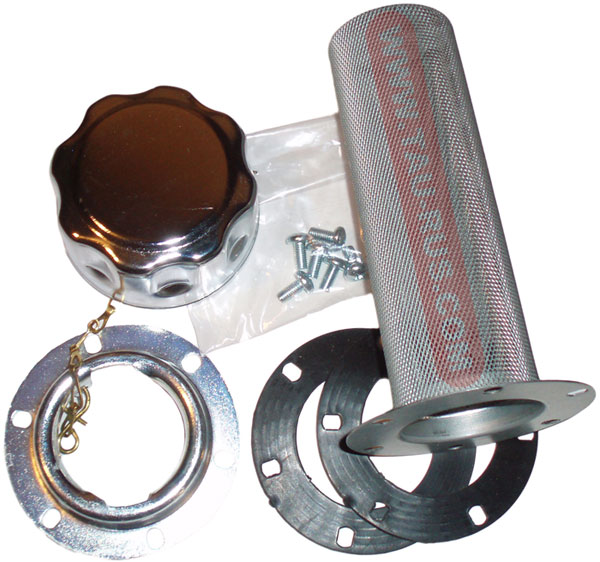

Комплект поставки горловины заливной TR-3 (корзинка, крышка, уплотнения, винты)

Комплект поставки горловины заливной TR-3

     Пример условного обозначения горловины заливной с тонкостью фильтрации 40 мкм, высотой 150 и диаметром 48 мм заливной корзинки, с фланцевым креплением на 6-ти болтах M5:
     Заливная горловина TR-3
