// MRP(A,B)-03-B(H)-30 клапаны редукционные

Гидравлическое оборудование /
Регуляторы давления //

MRP-03, MRA-03, MRB-03 редукционные клапаны серии 30

MRP-03-B(H)-30, MRA-03-B(H)-30, MRB-03-B(H)-30 редукционные клапаны серии 30

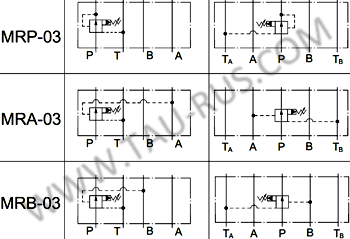

Графическое обозначение клапанов MRP-03, MRA-03, MRB-03

Графическое обозначение клапанов редукционных MRP-03, MRA-03, MRB-03
Графическое обозначение редукционных клапанов MRP-03, MRA-03, MRB-03

Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «MRP»: клапаны MRP-03-B(H)-30 позволяют настроить давление в линии P.
— Конфигурация «MRA»: клапаны MRA-03-B(H)-30 позволяют настроить давление в линии A.
— Конфигурация «MRB»: клапаны MRB-03-B(H)-30 позволяют настроить давление в линии B.

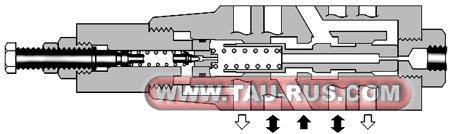

Устройство редукционных клапанов MRP-03, MRA-03, MRB-03

Устройство редукционных клапанов MRP-03, MRA-03, MRB-03

Примечание к чертежу слева:
отверстие С используется для подключения показывающего манометра для слежением за изменением давления в системе в процессе настройки.

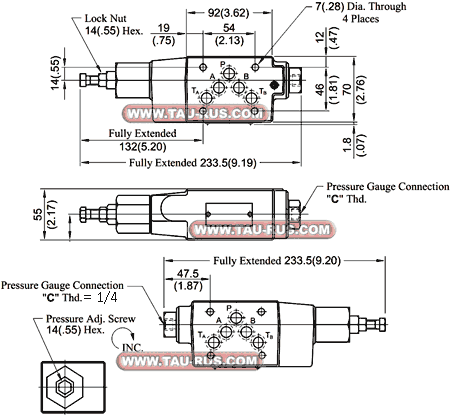

Размеры клапанов MRP-03, MRA-03, MRB-03

Размеры клапанов редукционных MRP-03-B(H)-30, MRA-03-B(H)-30, MRB-03-B(H)-30
Размеры клапанов редукционных MRP-03, MRA-03, MRB-03

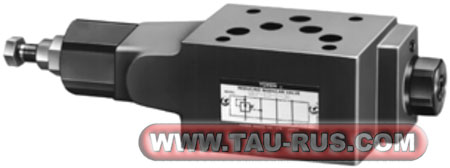

Гидроклапаны MRP-03..., MRA-03..., MRB-03... являются редукционными клапанами модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 05 (Ду=10 мм) и ISO.
Гидроклапаны редукционные MRP(A,B)-03... применяются в тех случаях, когда давление в одной из линий A, B или P требуется настроить на заданную величину. Имеется возможность присоединения манометра (1/4").

Структура обозначения и параметры клапанов MRP-03, MRA-03, MRB-03

MR   A - 03 - B - 30   *

Исполнение:
без обозначения = японский (JIS) или европейский стандарт
90 = северо-американский стандарт
30 = номер серии
Диапазон настройки давления:
B = 1...7 МПа
H = 3,5...24,5 МПа
03 = типоразмер (Ду=10 мм) CETOP5
Таурус
Исполнение по линии предохранения:
P = регулятор давления в канале P
B = регулятор давления в канале B
A = регулятор давления в канале A
MR = редукционный клапан модульного исполнения
Максимальное рабочее давление бар 250
Максимальный расход в магистралях регулируемого расхода л/мин 70
Возможность установки манометра + 1/4"
Рабочая температура жидкости °C -20...+80
Температура окружающей среды °C -20...+50
Вязкость жидкости сСт 10...400
Рекомендуемая вязкость сСт 35
Допустимый уровень загрязнения жидкости Класс 5/6 по NAS 1638
Масса клапана не более кг 3,8



     Уважаемые посетители сайта! Приобрести аналоги гидроклапанов редукционных MRP-03, MRA-03, MRB-03 из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
