// MHP-01-C(H)-30 клапаны последовательности

Гидравлическое оборудование /
Регуляторы давления //

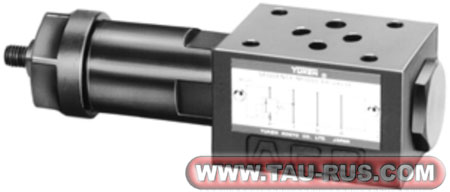

MHP-01-С-30, MHP-01-H-30 клапаны последовательности

MHP-01-H-30, MHP-01-C-30 клапаны последовательности серии 30

Графическое обозначение клапанов MHP-01

Графическое обозначение клапанов MHP-01-H-30, MHP-01-C-30

Конфигурации: (см. гидравлическую схему выше)
— Конфигурация «MHP»: клапаны MHP-01-H(C)-30 контролируют давление в магистрали P.

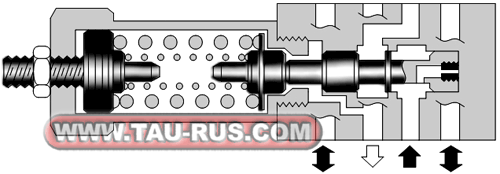

Устройство клапанов MHP-01

Устройство клапанов MHP-01-H-30, MHP-01-C-30

Примечание к чертежу слева:
L1= не более 166,5 мм, L2= не более 107,5 мм.

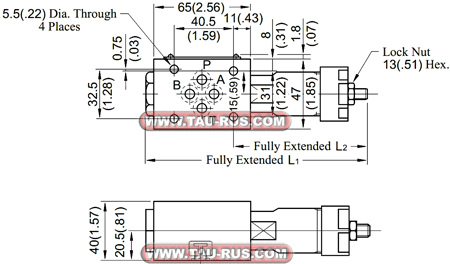

Размеры клапанов MHP-01

Размеры клапанов MHP-01-H-30, MHP-01-C-30
Размеры клапанов последовательности MHP-01

   Клапаны MHP-01-С-30 и MHP-01-H-30 модульного исполнения, типоразмера Ду=6 мм, соответствующего стандартам CETOP 03 и ISO, является клапаном последовательности прямого действия золотникового типа и применяется для управления двумя и более исполнительными механизмами последовательно. В исходном положении он обычно закрыт и на золотник с одной стороны действует давление в магистрали P1, а с другой - регулировочный винт. Когда давление в магистрали P1 достигает значения, заданного с помощью винта, клапан открывается и позволяет жидкости проходить в напорный трубопровод основного контура. Клапан остается открытым до тех пор, пока давление в контуре не упадет ниже значения, установленного винтом с помощью пружины.

Структура обозначения и параметры клапанов MHP-01

MH   P - 01 - C - 30   *

Исполнение:
без обозначения = японский (JIS) или европейский стандарт
90 = северо-американский стандарт
30 = номер серии
Диапазон регулировки давления:
C = до 14 МПа
H = от 7 до 21 МПа
01 = типоразмер (Ду=6 мм)
Таурус
P = контролируется давление в линии P
MH = клапан последовательности модульного монтажа
Максимальное рабочее давление бар 250
Минимальное давление управления бар 3
Максимальный расход л/мин 35
Рабочая температура жидкости °C -20...+80
Температура окружающей среды °C -20...+50
Вязкость жидкости сСт 10...400
Рекомендуемая вязкость сСт 35
Масса клапана не более кг 1,1



     Уважаемые посетители сайта! Приобрести аналоги гидроклапанов последовательности MHP-01 из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
