// MCP(T)-01-0(2,4)-30 гидроклапаны обратные

Гидравлическое оборудование /
Направляющая гидроаппаратура //
Гидравлические компоненты YUKEN ///

MCP-01-*-30, MCT-01-*-30 гидроклапаны обратные

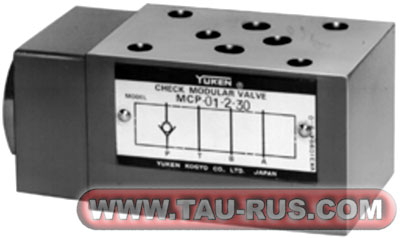

Клапаны обратные MCP-01-0-30, MCP-01-2-30, MCP-01-4-30, MCT-01-0-30, MCT-01-2-30, MCT-01-4-30

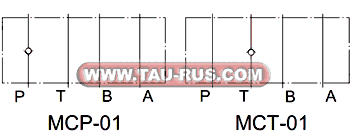

Графическое обозначение клапанов MСP-01, MCT-01

Графическое обозначение клапанов обратных MCP-01-0-30, MCP-01-2-30, MCP-01-4-30, MCT-01-0-30, MCT-01-2-30, MCT-01-4-30

Конфигурации: (см. гидравлическую схему выше)
— Конфигурация «MСP»: у клапанов MСP-01-0(2,4)-30 клапан обратный находится в линии P.
— Конфигурация «MСT»: у клапанов MСT-01-0(2,4)-30 клапан обратный находится в линии T.

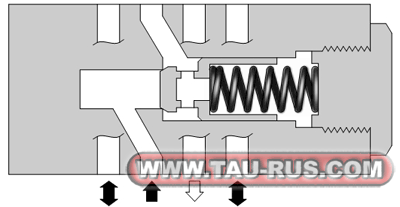

Устройство клапанов обратных MСP-01, MCT-01

Устройство клапанов обратных MCP-01-0-30, MCP-01-2-30, MCP-01-4-30, MCT-01-0-30, MCT-01-2-30, MCT-01-4-30

— Масса гидроклапанов обратных MCP-01-*, MCT-01-*: не более 1,1 кг.

— Клапаны обратные MCP-01-0(2,4)-30 и MCT-01-0(2,4)-30 модульного исполнения, типоразмера Ду=6 мм и соответствуют стандартам CETOP 03 и ISO.
— Подпружиненный клапан открывается и позволяет жидкости проходить в одном направлении по магистрали P (T) как только давление в магистрали превысит давления открывания клапана 0,2 или 0,4 Мпа.
— Имеется исполнение, в котором для открывания обратного клапана практически не требуется давления в магистрали (давления открывания 0,035 МПа).

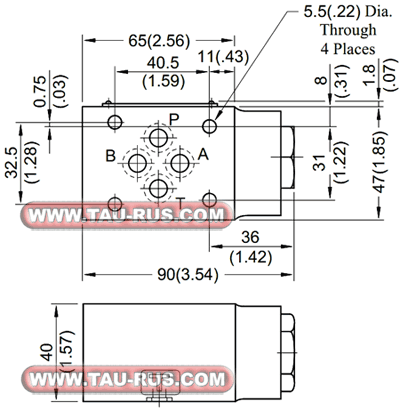

Размеры клапанов MСP-01, MCT-01

Размеры клапанов обратных MCP-01-0-30, MCP-01-2-30, MCP-01-4-30, MCT-01-0-30, MCT-01-2-30, MCT-01-4-30

Структура обозначения и параметры клапанов обратных MСP-01, MCT-01

MC   P - 01 - 2 - 30   *

Исполнение:
без обозначения = японский (JIS) или европейский стандарт
90 = северо-американский стандарт
30 = номер серии
Давление открывания клапана:
0 = 0,035 МПа
2 = 0,2 МПа
4 = 0,4 МПа
01 = типоразмер (Ду=6 мм)
Таурус
P = обратный клапан в линии P
T = обратный клапан в линии T
MC = клапан обратный модульного монтажа
Максимальное рабочее давление бар 315
Давление открывания исп. "0" бар 0,035
Давление открывания исп. "2" бар 0,2
Давление открывания исп. "4" бар 0,4
Максимальный расход л/мин 35
Рабочая температура жидкости °C -20...+80
Температура окружающей среды °C -20...+50
Вязкость жидкости сСт 10...400
Рекомендуемая вязкость сСт 35
Масса клапана не более кг 1,1



     Уважаемые посетители сайта! Приобрести аналоги гидроклапанов обратных MCP-01 и MCT-01 из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
