Гидрораспределители WDMFA06* (с электромагнитным управлением, Ду=6 мм)

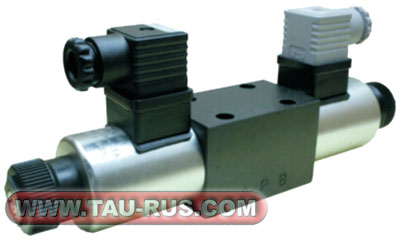

WDMFA06-ACB(ADB,BEA,AFB,AGB,AB1)-G24(R115,R230) гидрораспределители

Гидрораспределители (клапаны) WDMFA06-ACB(ADB,BEA,AFB,AGB,AB1)-G24(R115,R230) являются элементами гидропривода, которые направляют движения рабочей жидкости от генераторов напорного потока до всех видов исполнительных механизмов и к баку.
Гидрораспределители WDMFA06* состоят из золотника (рабочий орган), корпуса управляющего органа электромагнитов (соленоидов) одного или двух. Гидрораспределители WDMFA06* имеют условный проход 6 мм.
— В зависимости от конструкции управляющего золотника бывают разные схемы распределения (двух и трех позиционные). Перемещение золотник а осуществляется электромагнитами. Возврат в нейтральное положение осуществляется возвратной пружиной. Гидрораспределители WDMFA06* четырехлинейные - с выходами Р, А, В и Т.

Тех. данные гидрораспределителей WDMFA06*

Параметр Ед. изм. Значение параметра
Монтаж - стыковой
Типоразмер - Ду=6 мм, ISO 4401 size 3
Масса не более AC / DC кг 2,2
Положение в пространстве - Любое
Номинальное давление A, B, P бар 350
Подпорное давление T бар 160
Макс. расход рабочей жидкости л/мин 80
Температура рабочей жидкости °C -20...+80
Температура окруж. среды °C -20...+50
Вязкость рабочей жидкости сСт 10...800
Тонкость фильтрации мм 0,025

Структура условного обозначения

WDMF   A06 - ACB - G24   *   *   *   *

Опции
Опции
Опции
Опции
Вольтаж:
G12 = 12 В пост. ток
G24 = 24 В пост. ток
R115 = 110 В перем. тока
R230 = 220 В перем. тока
ACB = гидросхема (см. схемы и их обозначение ниже)
A06 = монтажная поверхнось NG6 (ISO)
WDMF = гидрораспределитель c электромагнитным управлением

Примечания к чертежу слева:
10 = M.S45/23x50
50 = Кольцо O-ring 9,25x1,78 NBR (FKM)
60 = Кольцо O-ring 22,22x2,62 NBR (FKM)
70 = Гайка крепления соленоида
80 = Push-button
90 = Spindle

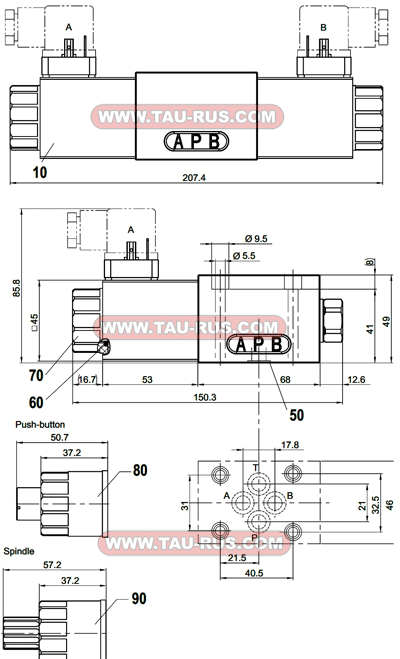

Размеры клапанов WDMFA06*

Размеры гидрораспределителей WDMFA06-ACB-G24(R115,R230), WDMFA06-ADB-G24(R115,R230), WDMFA06-BEA-G24(R115,R230), WDMFA06-AFB-G24(R115,R230), WDMFA06-AGB-G24(R115,R230), WDMFA06-AB1-G24(R115,R230)
Размеры гидрораспределителей WDMFA06*

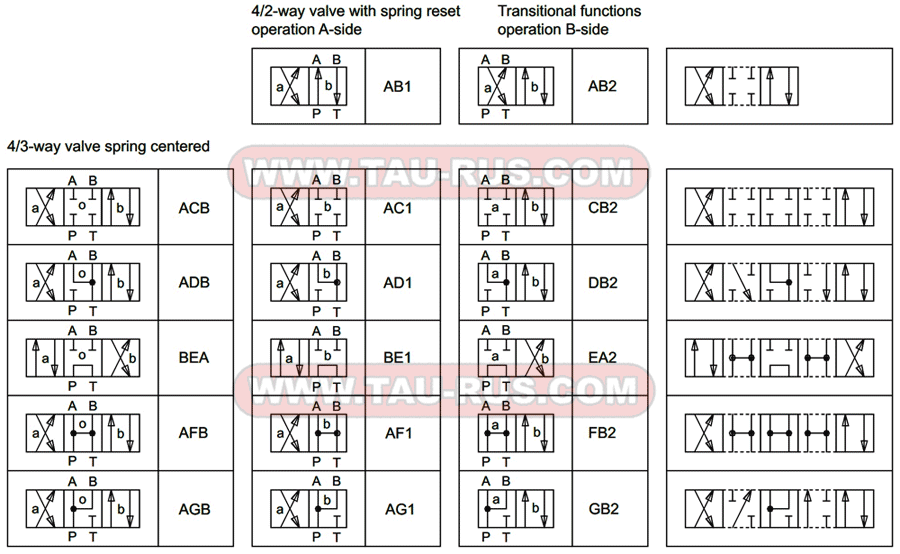

Гидросхемы (типы золотников) гидрораспределителей WDMFA06*

Гидросхемы гидрораспределителей WDMFA06-ACB-G24(R115,R230), WDMFA06-ADB-G24(R115,R230), WDMFA06-BEA-G24(R115,R230), WDMFA06-AFB-G24(R115,R230), WDMFA06-AGB-G24(R115,R230), WDMFA06-AB1-G24(R115,R230)

Предпочтительные типы для подбора аналогов

Гидрораспределитель WDMFA06-ACB-G24 Гидрораспределитель WDMFA06-ACB-R230
Гидрораспределитель WDMFA06-ADB-G24 Гидрораспределитель WDMFA06-ADB-R230
Гидрораспределитель WDMFA06-BEA-G24 Гидрораспределитель WDMFA06-BEA-R230
Гидрораспределитель WDMFA06-AFB-G24 Гидрораспределитель WDMFA06-AFB-R230
Гидрораспределитель WDMFA06-AB1-G24 Гидрораспределитель WDMFA06-AB1-R230
Гидрораспределитель WDMFA06-AB2-G24 Гидрораспределитель WDMFA06-AB2-R230
Гидрораспределитель WDMFA06-AC1-G24 Гидрораспределитель WDMFA06-AC1-R230
Гидрораспределитель WDMFA06-BE1-G24 Гидрораспределитель WDMFA06-BE1-R230
Гидрораспределитель WDMFA06-AF1-G24 Гидрораспределитель WDMFA06-AF1-R230
Гидрораспределитель WDMFA06-ACB-R115 ГидрораспределительWDMFA06-AFB-G12
Гидрораспределитель WDMFA06-ADB-R115 ГидрораспределительWDMFA06-AB1-G12
Гидрораспределитель WDMFA06-BEA-R115 ГидрораспределительWDMFA06-AG1-G12
Гидрораспределитель WDMFA06-AFB-R115 ГидрораспределительWDMFA06-AG1-G12
Гидрораспределитель WDMFA06-AB1-R115 ГидрораспределительWDMFA06-FB2-G12
Гидрораспределитель WDMFA06-AB2-R115 ГидрораспределительWDMFA06-GB2-G12
Гидрораспределитель WDMFA06-AC1-R115 ГидрораспределительWDMFA06-EA2-G12
Гидрораспределитель WDMFA06-BE1-R115 ГидрораспределительWDMFA06-DB2-G12
Гидрораспределитель WDMFA06-AF1-R115 ГидрораспределительWDMFA06-CB2-G12

Примеры условного обозначения

WDMFA06-ACB-G24:
распределитель гидравлический с условным проходом 6 мм, схема распределения "ACB" (трёхпозиционный, с пружинным центрированием, в нейтральном положении золотника все каналы перекрыты - насос нагружен), с электромагнитным управлением, напряжение 24V постоянного тока.

WDMFA06-BEA-R115:
распределитель гидравлический с условным проходом 6 мм, схема распределения "BEA" (трёхпозиционный, с пружинным центрированием, в нейтральном положении с напорной магистрали слив в бак - насос разгружен), с электромагнитным управлением, напряжение 110V, частота тока 50/60Hz.

     Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей WDMFA06* из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
