// Трубка СОЖ 1/4 (Комплекты трубки СОЖ1/4)

Компоненты систем охлаждения //
Трубка СОЖ полишарнирная, наборная //

Трубка СОЖ 1/4 (наборная, полишарнирная для охлаждения зоны резания станка)

     Назначение пластиковой шарнирной трубки СОЖ 1/4 с производительностью до 15 л/мин - подача смазывающих охлаждающих жидкостей (кратко - СОЖ), а также воздуха; в различных вакуумных устройствах для отвода пыли, мелких частиц и дыма при пайке, обработке неметаллических материалов, деревообработке.
     Максимальная рабочая температура для трубки наборной, пластиковой СОЖ до +65 °C.
     Перейти к просмотру каталога наборных элементов полишарнирной трубки СОЖ.

Примеры заказа комплектов трубки СОЖ 1/4 и расчёт общей длины
(заказная длина и комплектация не ограничивается примерами в таблице)

Трубка СОЖ 1/4 (наборная полишарнирная)
Наименование Тип и размеры сопла Тип и размеры штуцера
Комплект трубки СОЖ 1/4 d3 L≈300мм (18+1+1) Наконечник с отверстием d=3мм Соединитель резьбовой, G1/4 наружная
Комплект трубки СОЖ 1/4 d6 L≈300мм (18+1+1) Наконечник с отверстием d=6мм Соединитель резьбовой, G1/4 наружная
Комплект трубки СОЖ 1/4 угл. нак. d3 L≈300мм (18+1+1) Угловой наконечник с отверстием d=3мм Соединитель резьбовой, G1/4 наружная
Комплект трубки СОЖ 1/4 угл. нак. d6 L≈300мм (18+1+1) Угловой наконечник с отверстием d=6мм Соединитель резьбовой, G1/4, наружная
Комплект трубки СОЖ 1/4 плоский нак. 1х11 L≈300мм (18+1+1) Наконечник плоский с отверстием 1х11мм Соединитель резьбовой, G1/4 наружная
Комплект трубки СОЖ 1/4 плоский нак. 5х1,5 L≈300мм (18+1+1) Наконечник плоский с 5 соплами 1,5мм Соединитель резьбовой, G1/4 наружная
Комплект трубки СОЖ вентиль 1/4 d3 L≈300мм (18+1+1) Наконечник с отверстием d=3мм Вентиль резьбовой, G1/4 наружная
Комплект трубки СОЖ вентиль 1/4 d6 L≈300мм (18+1+1) Наконечник с отверстием d=6мм Вентиль резьбовой, G1/4 наружная
Комплект трубки СОЖ вентиль 1/4 угл. нак. d3 L≈300мм (18+1+1) Угловой наконечник с отверстием d=3мм Вентиль резьбовой, G1/4 наружная
Комплект трубки СОЖ вентиль 1/4 угл. нак. d6 L≈300мм (18+1+1) Угловой наконечник с отверстием d=6мм Вентиль резьбовой, G1/4, наружная
Комплект трубки СОЖ вентиль 1/4 плоский нак. 1х11 L≈300мм (18+1+1) Наконечник плоский с отверстием 1х11мм Вентиль резьбовой, G1/4 наружная
Комплект трубки СОЖ вентиль 1/4 плоский нак. 5х1,5 L≈300мм (18+1+1) Наконечник плоский с 5 соплами 1,5мм Вентиль резьбовой, G1/4 наружная

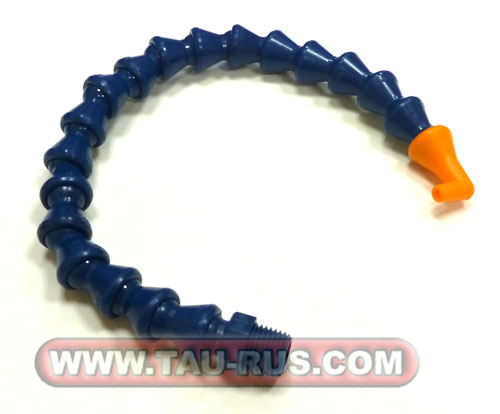

Комплект трубки СОЖ 1/4 d=3мм L=300мм (18+1+1)

Комплект трубки СОЖ 1/4 d3 L=300мм (18+1+1)

   Основные параметры и размеры:

— общая длина трубки L ≈ 300 мм;
— количество шарнирных сегментов 18 шт;
— наконечник с круглым отверстием диаметром 3 мм;
— соединитель (штуцер) резьбовой G1/4 наружная;
— максимальное давление 3 атм;
— максимальная производительность 15 л/мин;
— наружний диамтер трубки 16 мм;
— внутренний диамтер трубки 6 мм;
— размеры A ≈ 21 мм, B ≈ 15 мм, C ≈ 30 мм (см. эскиз выше);
— вес не более 0,1 кг.

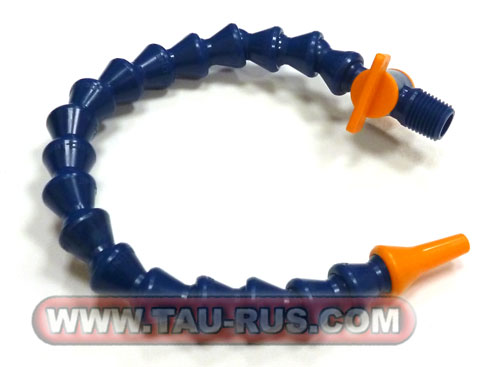

Комплект трубки СОЖ вентиль 1/4 d=3мм L=300мм (18+1+1)

Комплект трубки СОЖ вентиль 1/4 d=3мм L=300мм (18+1+1)

   Основные параметры и размеры:

— общая длина трубки L ≈ 300 мм;
— количество шарнирных сегментов 18 шт;
— наконечник с круглым отверстием диаметром 3 мм;
— вентиль резьбовой G1/4 наружная;
— максимальное давление 3 атм;
— максимальная производительность 15 л/мин;
— наружний диамтер трубки 16 мм;
— внутренний диамтер трубки 6 мм;
— размеры A ≈ 21 мм, B ≈ 15 мм, C ≈ 30 мм (см. эскиз выше);
— вес не более 0,1 кг.

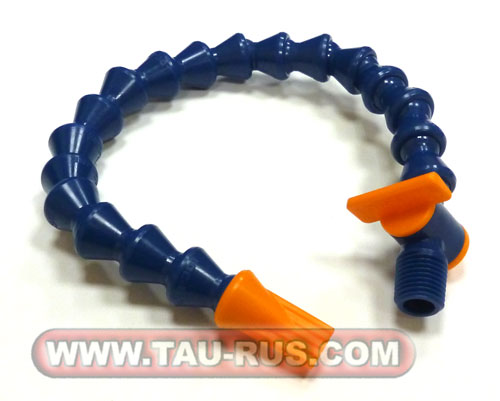

Комплект трубки СОЖ вентиль 1/4 плоский наконечник с 5-тью соплами 1,5мм L=300мм (18+1+1)

Комплект трубки СОЖ вентиль 1/4 плоский наконечник с 5-тью соплами 1,5мм L=300мм (18+1+1)

   Основные параметры и размеры:

— общая длина трубки L ≈ 300 мм;
— количество шарнирных сегментов 18 шт;
— наконечник плоский с 5-тью соплами 1,5 мм;
— вентиль резьбовой G1/4 наружная;
— максимальное давление 3 атм;
— максимальная производительность 15 л/мин;
— наружний диамтер трубки 16 мм;
— внутренний диамтер трубки 6 мм;
— размеры A ≈ 21 мм, B ≈ 15 мм, C ≈ 30 мм (см. эскиз выше);
— вес не более 0,1 кг.

Комплект трубки СОЖ 1/4 угловой наконечник d=3мм L=300мм (18+1+1)

Комплект трубки СОЖ 1/4 угловой наконечник d=3мм L=300мм (18+1+1)

   Основные параметры и размеры:

— общая длина трубки L ≈ 300 мм;
— количество шарнирных сегментов 18 шт;
— угловой наконечник с круглым отверстием диаметром 3 мм;
— соединитель (штуцер) резьбовой G1/4 наружная;
— максимальное давление 3 атм;
— максимальная производительность 15 л/мин;
— наружний диамтер трубки 16 мм;
— внутренний диамтер трубки 6 мм;
— размеры A ≈ 21 мм, B ≈ 15 мм, C ≈ 30 мм (см. эскиз выше);
— вес не более 0,1 кг.

     Преимущества полишарнирной трубки СОЖ1/4:
     - возможность набора гибкого трубопровода подачи СОЖ любой конфигурации;
     - наличие таких элементов, как разветвители, краны, различные виды сопел, позволяет подвести охлаждающую жидкость в самые труднодоступные места;
     - простота монтажа;
     - легкость изменения направления потока;
     - химическая устойчивость к нефтепродуктам.

     Пластиковые наборные трубки СОЖ1/4, поставляемые нашей компанией, являются хорошей альтернативой старой системе подачи СОЖ (металлические трубки), применяемой на токарно-винторезных, фрезерных, сверлильных, распиловочных, долбежных станках. Они реже выходят из строя, просты в монтаже и использовании.
