Теплообменник воздушный SS10, SS15, SS20, SS24, SS30, SS40, SS50

Воздушный теплообменник SS10
Воздушный теплообменник SS10

Описание теплообменников SS

Воздушно-маслянные теплообменники SS являются стандартным исполнением и используются в сливных магистралях гидросистем. Обладают повышенной теплопроводностью благодаря алюминиевым охлаждающим элементам. Что бы защитить теплообменник от скачков давления при запуске, рекомендуется монтировать перепускной клапан параллельно теплообменнику. Корпус вентилятора изготовлен из стали, сам вентилятор и его защита из стали или термоактивной пластмассы.

Темплообменники SS2 производятся с двойным контуром охлаждения для систем с небольшим расходом масла, но требующих теплоотвода большой мощности. Теплообменники SD предназначены для систем с большими расходами.

Для того, что бы очистить масляный контур от загрязнений необходимо использовать моющее или обеззараживающее средство, совместимое с алюминием. Избавиться от остатков очищающего средства можно с помощью сжатого воздуха.

Очистить воздушный контур использовав сжатый воздух либо напор воды, не повредив пластины. С помощью струи пара или теплой воды можно избавиться от масла или смазки. Электродвигатель во время очистки должен быть отключен и защищен.

Пример для заказа

SS100100A-PE - теплообменник воздушно-масляный, G 1/2’’, 40 л/мин, 63 Вт/*С, двигатель 230 В / 50 Гц - 50 Вт
SS102400A-P - теплообменник воздушно-масляный, G1/2'', 40 л/мин., 77Вт/*С, двигатель =24В, 80Вт
SS200100A-PE - теплообменник воздушно-масляный, G1'', 100л/мин., 135 Вт/*С, двигатель 230В/50Гц-65Вт

Структура обозначений теплообменников SS

SS20 - 14 - 02 - A - P


Лапы/электроразводка:
P - с лапами;
E - с электроразводкой;
PE - с лапами и электроразводкой;
P-PE - только для SS10, SS15, SS20, SS24, SS30, SS40, SS215, SS220, SS224, SS230, SS 240;
E - только для SS50, SD 20, SD30, SD40.

Вид вентилятора:
A - чертеж
Термостат:
00 = без термостата (заказывается отдельно)
01 = нерегулируемый термостат 36-26 °C
02 = нерегулируемый термостат 43-33 °C
03 = нерегулируемый термостат 52-42 °C
04 = нерегулируемый термостат 65-55 °C
05 = нерегулируемый термостат 75-65 °C
06 = нерегулируемый термостат 85-75 °C
07 = нерегулируемый термостат 95-85 °C
08 = настраиваемый термостат 0-90 °C

Тип электродвигателя вентилятора:
01 = однофазный 230 В 50/60 Гц
03 = трехфазный 400 В 50/60 Гц (*)
14 = трехфазный 230/400 В 50/60 Гц типа B14
12 = постоянного тока 12 В
24 = постоянного тока 24 В
G2 = подготовлен для установки гидромотора GR.2 или аналога

Тип:
SS10, SS15, SS20, SS24, SS30, SS40, SS50;
SS215 (2-х контурный), SS220 (2-х контурный), SS224 (2-х контурный), SS230 (2-х контурный),SS240 (2-х контурный);
SD20, SD24, SD30, SD40.

Технические характеристики и габаритные размеры теплообменников SS10

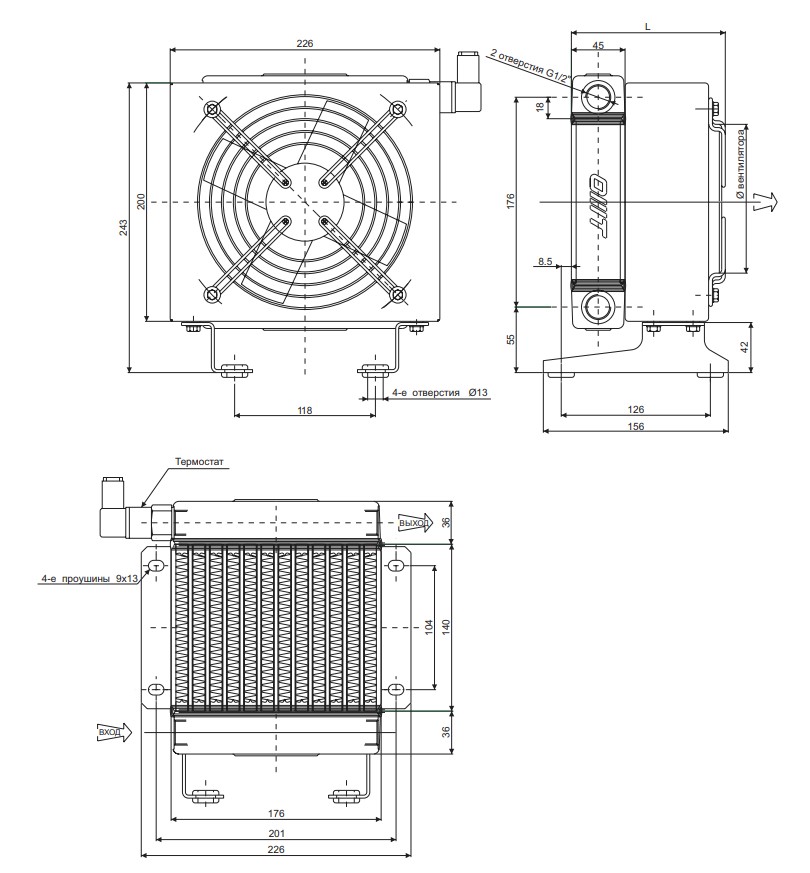

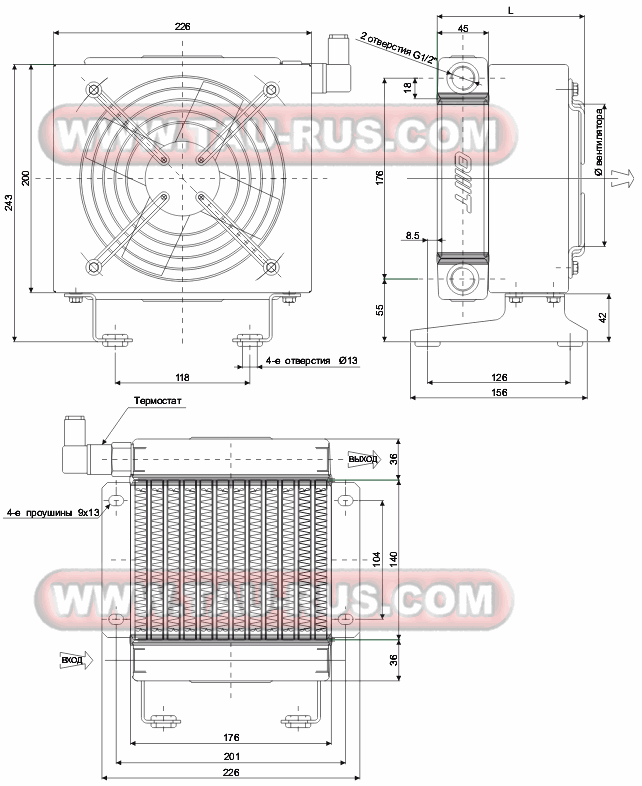

Схема размеров теплообменников SS10
Габаритные размеры теплообменников SS10
Тип Частота (Гц) Напряжение (В) Об/мин Мощность (кВт) Ø вентилятора Шум (Дб) L (мм) Q возд. (м³/час) Емкость (л) Вес (кг) IP
01 50/60 230 2650/3000 0.050/0.046 170 63 125 500 0.28 6 44
03 50/60 400 2750/3100 0.045/0.043 170 63 125 500 0.28 6 44
12 DC 12 4000 0.080 167 64 158 550 0.28 5 65
24 DC 24 41000 0.080 167 64 158 550 0.28 5 65

Технические характеристики и габаритные размеры теплообменников SS15

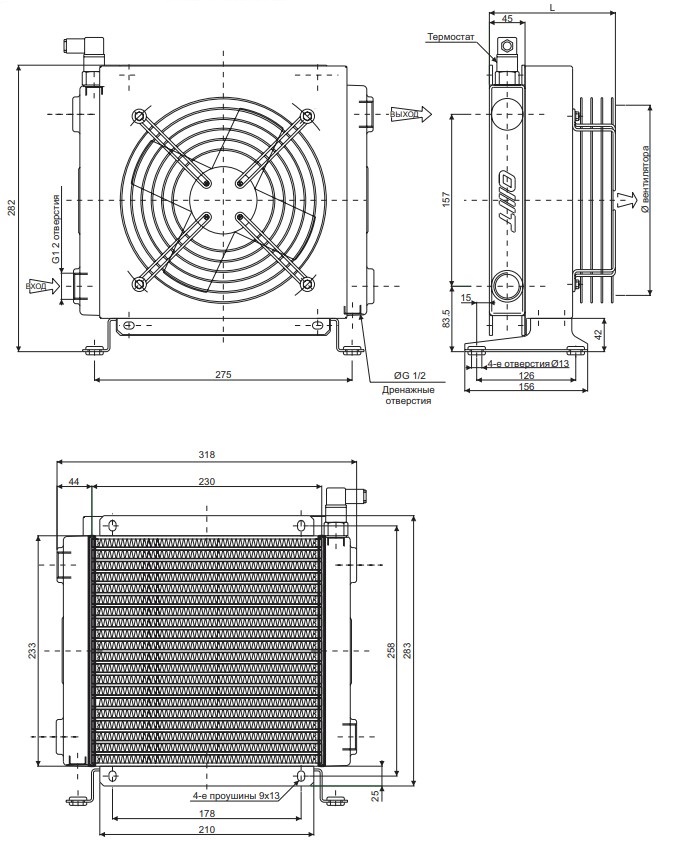

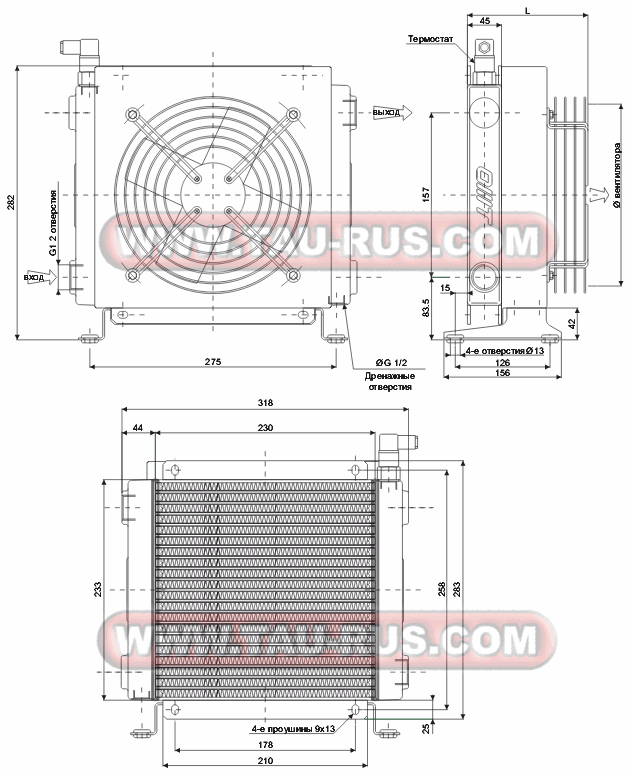

Схема размеров теплообменников SS15
Габаритные размеры теплообменников SS15
Тип Частота (Гц) Напряжение (В) Об/мин Мощность (кВт) Ø вентилятора Шум (Дб) L (мм) Q возд. (м³/час) Емкость (л) Вес (кг) IP
01 50/60 230 2600/2900 0.064/0.078 200 67 152 890 0.48 7 44
03 50/60 400 2600/2900 0.068/0.043 200 67 152 890 0.48 7 44
14 50/60 230/400 1370/1650 0.25 200 67 346 700 0.48 10 55
12 DC 12 3100 0.100 225 66 158 1200 0.48 6.5 65
24 DC 24 3000 0.100 225 65 158 1200 0.48 6.5 65
G2 - - - - 200 - - - - 6 -
Рекомендуемый расход от 20 до 80 (л/мин)

Технические характеристики и габаритные размеры теплообменников SS20

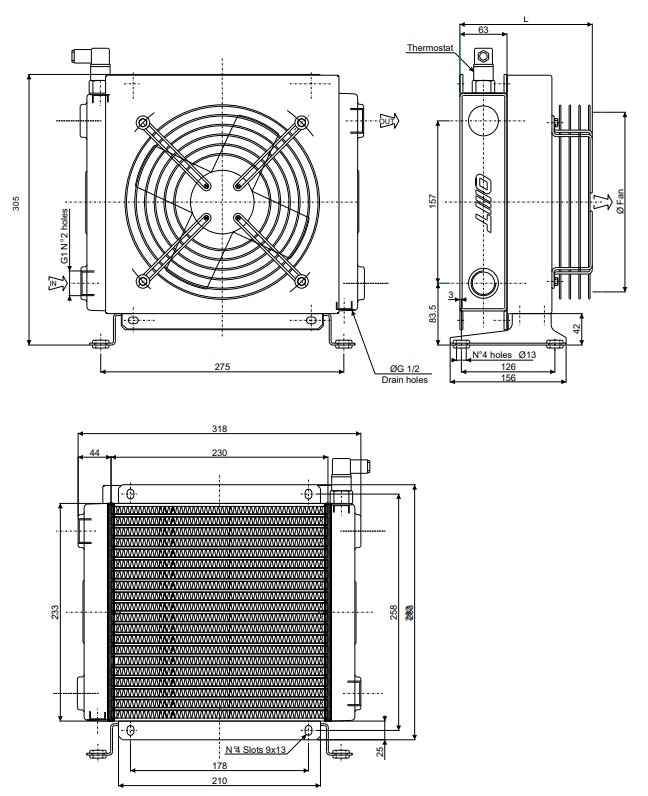

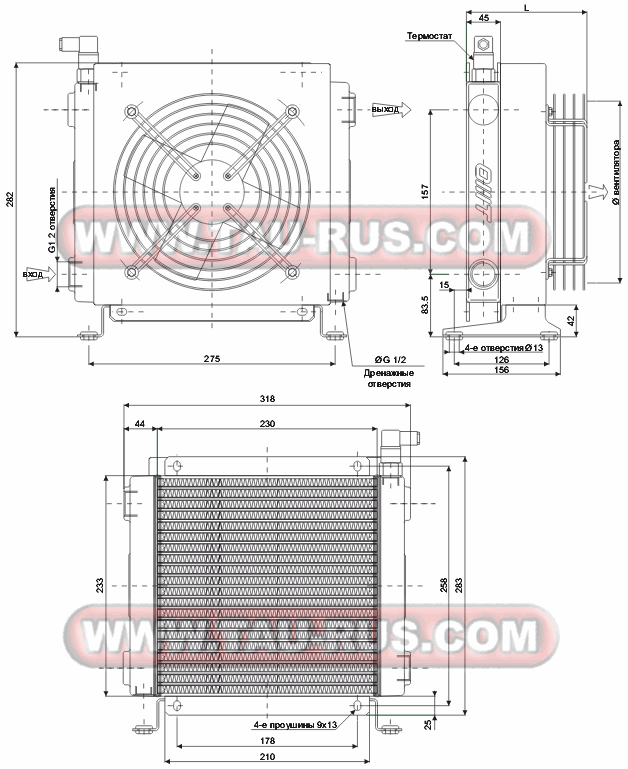

Схема размеров теплообменников SS20
Габаритные размеры теплообменников SS20
Тип Частота (Гц) Напряжение (В) Об/мин Мощность (кВт) Ø вентилятора Шум (Дб) L (мм) Q возд. (м³/час) Емкость (л) Вес (кг) IP
01 50/60 230 2600/2900 0.064/0.078 200 67 170 890 0.68 8 4
03 50/60 400 2600/2900 0.068/0.043 200 67 170 890 0.68 8 44
14 50/60 230/400 1370/1650 0.25 200 67 346 700 0.68 11 55
12 DC 12 3100 0.100 225 66 176 1200 0.68 7 65
24 DC 24 3000 0.100 225 65 176 1200 0.68 7 65
G2 - - - - 200 - - - - 7 -

Рекомендуемый расход масла от 30 до 100 л/мин


Технические характеристики и габаритные размеры теплообменников SS24

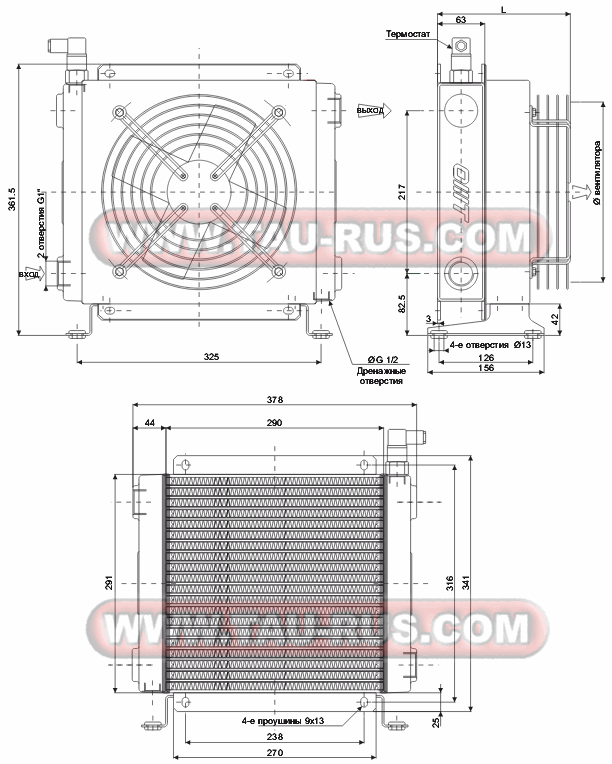

Схема размеров теплообменников SS24
Габаритные размеры теплообменников SS24
Тип Частота (Гц) Напряжение (В) Об/мин Мощность (кВт) Ø вентилятора Шум (Дб) L (мм) Q возд. (м³/час) Емкость (л) Вес (кг) IP
01 50/60 230 2550/2750 0.11/0.16 250 68 169 1780 0.9 11 44
03 50/60 400 2500/2650 0.10/0.14 250 68 169 1780 0.9 11 44
14 50/60 230/400 1370 0.25 250 68 346 1500 0,9 15,5 55
12 DC 12 3000 0.100 280 66 176 1600 0.9 10 65
24 DC 24 3000 0.100 280 66 176 1600 0.9 10 65
G2 - - - - 250 - - - - 10 -
Рекомендуемый расход масла от 40 до 140 л/мин

Технические характеристики и габаритные размеры теплообменников SS30

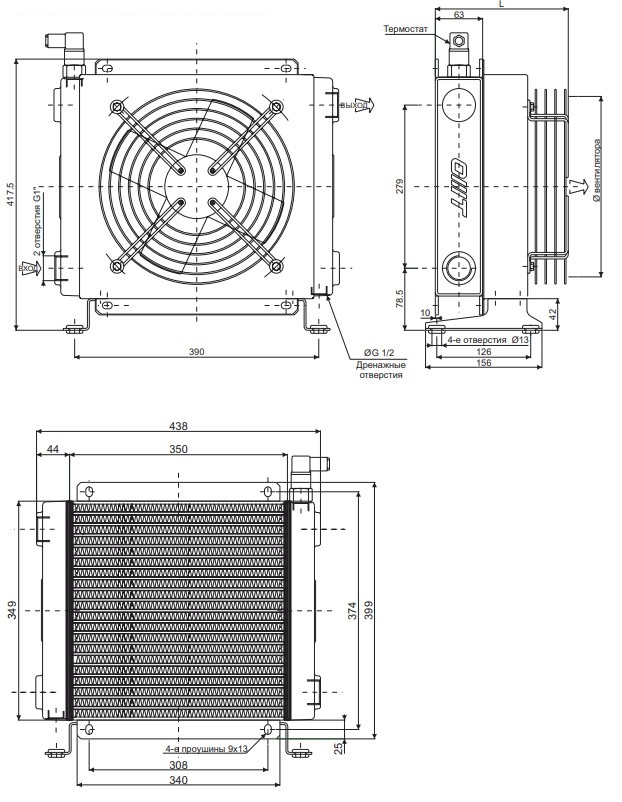

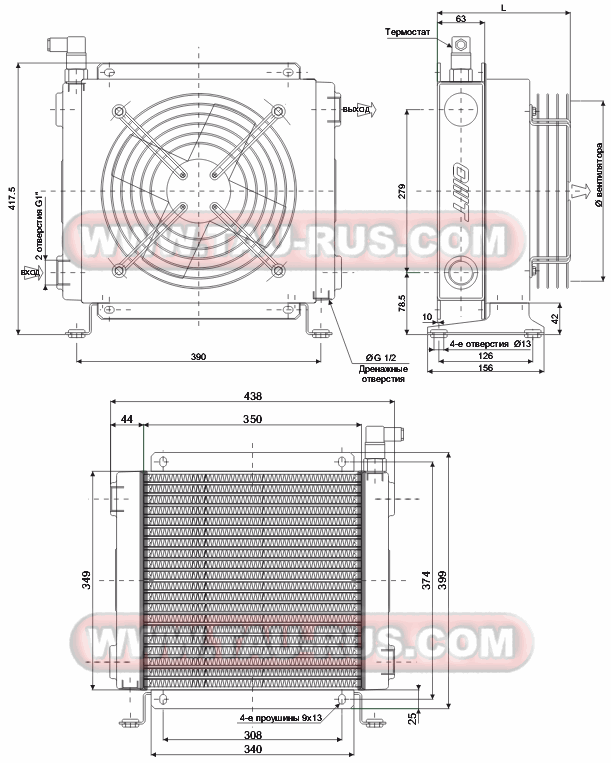

Схема размеров теплообменников SS30
Габаритные размеры теплообменников SS30
Тип Частота (Гц) Напряжение (В) Об/мин Мощность (кВт) Ø вентилятора Шум (Дб) L (мм) Q возд. (м³/час) Емкость (л) Вес (кг) IP
01 50/60 230 2700/3000 0.23/0.35 300 69 183 3290 1,5 15 44
03 50/60 400 2600/2850 0.19/0.27 300 69 183 3290 1,5 15 44
14 50/60 230/400 1390 0.37 300 69 404 2000 1,5 20 55
12 DC 12 3000 0.175 305 67 219 2300 1,5 14 65
24 DC 24 3000 0.175 305 67 219 2300 1,5 14 65
G2 - - - - 300 - - - - 14,5 -
Рекомендуемый расход масла от 35 до 140 л/мин

Технические характеристики и габаритные размеры теплообменников SS40

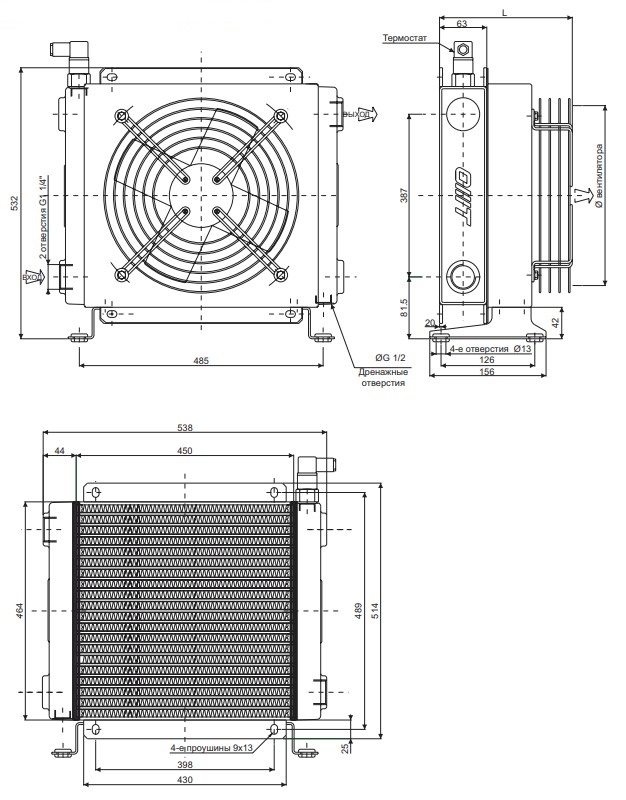

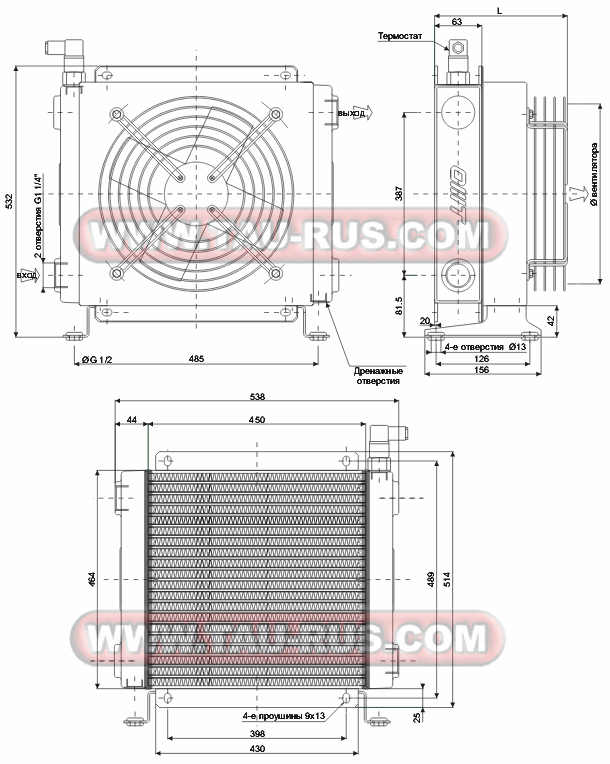

Схема размеров теплообменников SS40
Габаритные размеры теплообменников SS40
Тип Частота (Гц) Напряжение (В) Об/мин Мощность (кВт) Ø вентилятора Шум (Дб) L (мм) Q возд. (м³/час) Емкость (л) Вес (кг) IP
01 50/60 230 1440/1700 0.16/0.24 400 71 223 4000 2,6 21 44
03 50/60 400 1450/1690 0.13/0.18 400 71 223 4000 2,6 21 44
14 50/60 230/400 1430 0.55 400 71 446 4000 2,6 25 55
12 DC 12 2500 0.200 385 69 229 3500 2,6 20 65
24 DC 24 2500 0.200 385 71 229 3500 2,6 20 65
G2 - - - - 400 - 248 - 2,6 19 -
Рекомендуемый расход масла от 40 до 160 л/мин

Технические характеристики и габаритные размеры теплообменников SS50

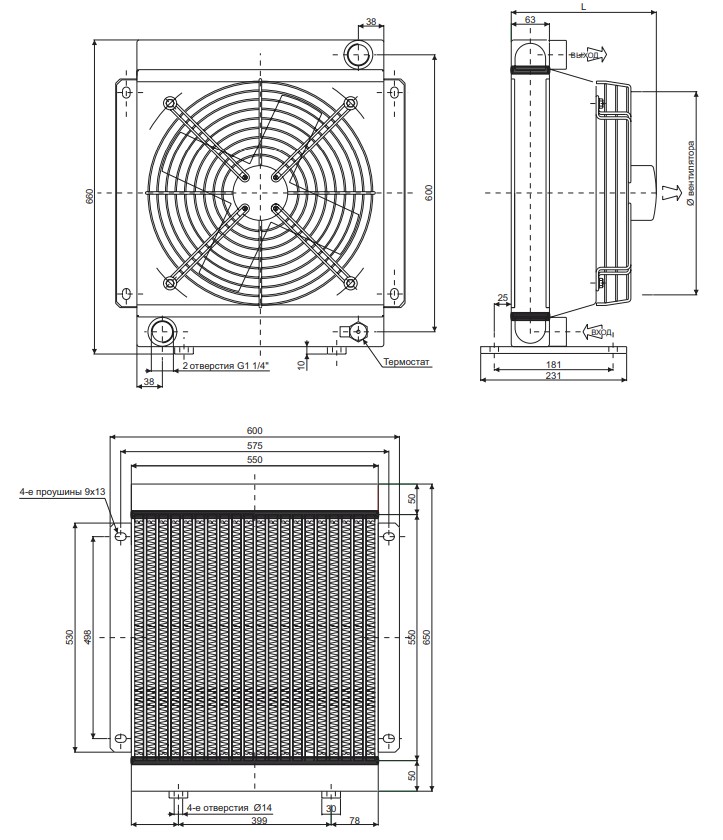

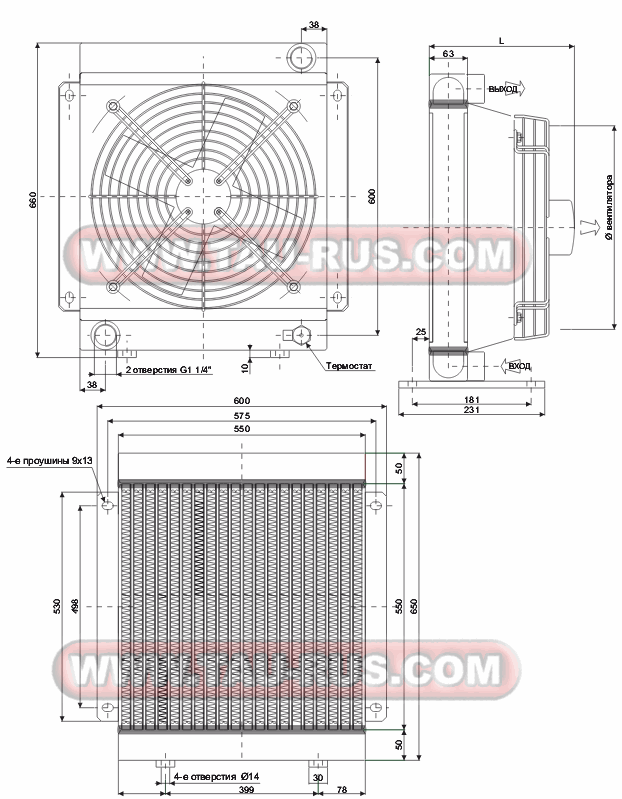

Схема размеров теплообменников SS50
Габаритные размеры теплообменников SS50
Тип Частота (Гц) Напряжение (В) Об/мин Мощность (кВт) Ø вентилятора Шум (Дб) L (мм) Q возд. (м³/час) Емкость (л) Вес (кг) IP
03 50/60 230/400 1380/1840 0.20/0.28 450 73 290 6830 4,9 27 44
14 50/60 230/400 1430 0.75 450 73 446 6830 4,9 30 55
12 DC 12 3000 0.145 (х2) 280 73 207 4200 4,9 24 65
24 DC 24 3000 0.145 (х2) 280 73 207 4200 4,9 24 65
G2 - - - - 450 73 248 - 4,9 23 -
Рекомендуемый расход масла от 50 до 180 лмин
