Насосы трёхвинтовые GR (SMT16B, SMIT16B) давление до 40 бар

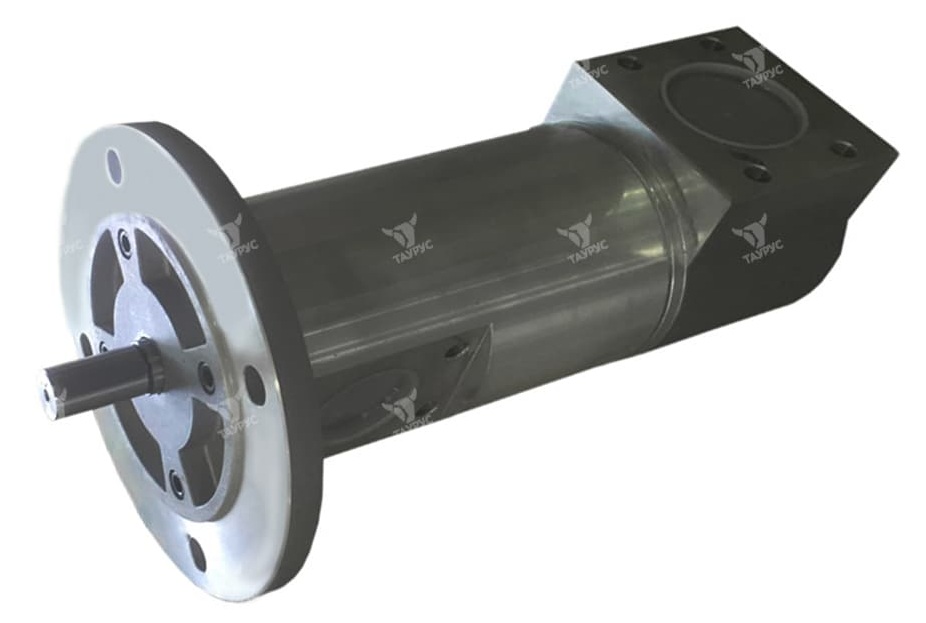

Насосы винтовые GR40 SMT16B 150L AC24-B5, GR32 SMT16B 55L AC24-B5, GR45 SMT16B 210L AC38-B5, GR55 SMT16B 380L AC28 B5, GR55 SMT16B 380L AC28 B5, GR80 SMT16B 1000L S4 RF2, GR110 SMT16B 2300LНасос винтовой GR45 SMT16B 210L AC38-B5 — Трехинтовые насосы GR являются разновидностью роторно-зубчатых насосов. Достоинствами винтовых насосов являются: создание постоянного (непульсирующего) потока рабочей жидкости благодаря непрерывности процесса всасывания; малый диаметральный размер винтов и связанная с этим низкая инерционность самого насоса, что позволяет развивать высокие частоты вращения ведущего вала и обеспечивать большую подачу рабочей; низкий уровень шума. Но работают такие насосы при сравнительно невысоких давлениях до 40 бар, в нашем случае.
— Трехвинтовые насосы GR составляют наибольшую группу многовинтовых насосов, использующихся в настоящее время. Независимо от применения и условий окружающей среды трехвинтовой насос это самый популярный насос на рынке. Хорошо известные своей надежностью, подходящей ценой, фактически без пульсации потока жидкости, с очень низкой звуковой эмиссией, трехвинтовые насосы обширно используются с удовлетворением требований в нефтегазовой, химической, промышленности, в морском флоте, транспорте, альтернативных источниках энергии, пищевой, целлюлозно-бумажной, фармацевтической промышленности, производстве энергии, и многих других отраслях. Трехвинтовые насосы SMT16B в течение тридцати пяти лет являются наиболее используемыми во всем мире. SMT16B сконструирован для уменьшения размера насосов традиционной серии SMT , он идеально подходит для применений, где требуются уменьшенные размеры.

Запросить полное описание винтовых насосов GR вы сможете отправив запрос специалистам компании ТАУРУС.

Технические характеристики насосов трёхвинтовых GR (SMT16B, SMIT16B)

Типы Сухой (SMT16B) или погружной (SMIT16B)
Фланцы ISO 3019/2
Соединения SAE 3000 - BSPP
Нагрузка привода Без осевой или радиальной нагрузки
Вращение вала По часовой стрелке (от конца вала), (подходит также для вращения против часовой стрелки)
Номинальная скорость вращения вала От 1000 до 1800 об/мин
Расход От 4 до 3200 л/мин
Давление на выходе До 40 бар
Давление на входе Мин. - 0,7 бар / макс. 3 бар
Жидкости Минеральное масло HLP и HVLP
Экологические жидкости HETG, HEPG, HEE
Синтетическая жидкость или эмульсия: HFA масляная эмульсия на воде, HFB эмульсия типа "нефть в воде" 40%
объема, HFC вода/ этиленгликоль– вода макс. 35 до 55%, HFDR органический фосфат
Смазочные высоковязкие масла
Особая синтетическая жидкость: MIL-H, SKYDROL
Мазут: MGO, MDO, с низким содержанием серы MDO и HFO
DMX (ISO8217), DMA, DMB, DMC, DMZ Топливо для судовых двигателей, котельный мазут, масло для двигателей, топочный мазут, гидравлические масла DIN 51524
Вязкость От 20 до 320 cSt
Звуковая эмиссия От 52 до 68 дБ(A) при 2950 об/мин согласно порядка испытаний ISO 4412
Корпус насоса Стандарт: экструдированный алюминиевый сплав.
Особые применения: чугун, сталь, закаленная сталь и нержавеющая сталь по запросу
Температура окружающей среды От -50 °C до +60°C
Температура гидросистемы От -50 °C до +300°C
Фильтрация Допустимая степень загрязненности жидкости NAS 1638 класс 10 или ISO DIS 4406 – 19/16.
Рекомендуемый коэффициент фильтрации Β 25 ≥ 75

Структура условного обозначения насосов трёхвинтовых GR (SMT16B, SMIT16B)

GR20   SMT16B   15L   S1   AC9 / B5 G HA   TM V RF1   AX SX

Всасывающий клапан:
без обозначения = стандартный радиальный
AX = аксиальный
AL = на крышке бака

Направление вращения (вид со стороны вала):
без обозначения = стандартный вариант - по часовой стрелке
SX = SX = против часосвой стрелки
TM = механические уплотнения

Уплотнения вала:
без обозначения = стандарт NBR
V = FKM
E = EDPM

Встроенный предохранительный клапан:
без обозначения = без клапана
RF1 = 5 бар
RF2 = 10 бар
RF3 = 15 бар
RP = регулируемый клапан
B5, B14, B5R = тип фланца электродвигателя

Корпус насоса:
без обозначения = алюминий
G = чугун
A = сталь
K = упрочненная сталь

HA = стальные винты с упрочнением
Тип полого вала электродвигателя:
без обозначения = стандартный вал
AC9, AC11, AC14, AC19, AC24, AC28
Максимальная вязкость:
без обозначения = для стандартного варианта - до 100 сСт
S1 = от 100 до 250 сСт
S2 = от 250 до 500 сСт
S3 = от 500 до 800 сСт
S4 = более 800 сСт
Расход (при 2950 об/мин):
8/12/15/20 (+L) = для GR20     440/500 (+L) = для GR60
25/30 (+L) = для GR25               600/660/800 (+L) = для GR70
35/45/55/75 (+L) = для GR32     1000/1200 (+L) = для GR80
80/100/125/150 (+L) = для GR40     1500/1700/2000/2200 (+L) = для GR90
180/210 (+L) = для GR45               2300/2500/2800/3200 (+L) = для GR110
250/300/330/380 (+L) = для GR55
Тип:
SMT16B = с полым валом
SMIT16B = со шпоночным валом
GR = винтовой насос

Типоразмер:
GR20 = от 8 до 20 л/мин      GR60 = от 440 до 500 л/мин
GR25 = от 25 до 30 л/мин     GR70 = от 600 до 800 л/мин
GR32 = от 35 до 75 л/мин     GR80 = от 1000 до 1200 л/мин
GR40 = от 80 до 150 л/мин     GR90 = от 1500 до 2200 л/мин
GR45 = от 180 до 210 л/мин     GR110 = от 2300 до 3200 л/мин
GR55 = от 250 до 380 л/мин

   Пример условного обозначения при заказе винтового насоса GR:
GR32 SMT16B 55L AC24-B5 - насос винтовой, 25-55 л/мин при 1500-3000 об/мин.
GR40 SMT16B 150L AC24-B5 - насос винтовой, 75/150 л/мин при 1500/3000 об/мин, фланец 200, вал 24, прямой монтаж.
GR45 SMT16B 210L AC38-B5 - насос винтовой, 105/210 л/мин при 1500/3000 об/мин, фланец 300, вал 38, прямой монтаж.
GR55 SMT16B 380L AC28 B5 - насос винтовой, 380 л/мин при 2950 об/мин, давление до 40 бар (под э/д 4 кВт)
GR32 SMT 55L G HA TMK22U31 - Насос винтовой для раб. жидкости HFC, 55 л/мин при 3000 об/мин.
GR60 SMIT16B 500L AC28/B5R - насос винтовой, 500 л/мин при 3000 об/мин
GR80 SMT16B 1000L S4 RF2 - Насос винтовой, 1000л/мин при 2950об/мин, предохранительный клапан 10бар, максимальная вязкость более 800 сСт
GR110 SMT16B 2300L - Насос винтовой, 2300л/мин при 2750об/мин
