// Сепаратор магнитный СМЛ-50, СМЛ-100, СМЛ-150

Принадлежности к станкам и КПО. Станочные запчасти /
Оснастка и принадлежности к станкам //

Сепаратор магнитный СМЛ

Сепаратор магнитный СМЛ. Сепаратор СМЛ-50, СМЛ-100, СМЛ-150Сепаратор магнитный СМЛ-50 (аналог Х43-43)      Сепаратор магнитный СМЛ-50, СМЛ-100, СМЛ-150 (так же как и его аналоги Х43-43, Х43-44, Х43-45, Х43-46, Х43-47; СМ-50, СМ-100, СМ-150) предназначен для автоматической очистки смазочно-охлаждающих жидкостей (СОЖ) от мелких магнитных частичек в смеси с абразивными или другими немагнитными частичками. Сепаратор магнитный обеспечивает очистку водных эмульсий на основе минеральных масел.
     Магнитные сепараторы СМЛ50, СМЛ100, СМЛ150, также как и Х43-43, Х43-44, Х43-45 изготавливаются с левым и с правым расположением привода. Рекомендации по определению расположения привода смотрите ниже.
         Особенности применения магнитных сепараторов СМЛ-50, СМЛ-100, СМЛ-150:
  • Повышение чистоты обработки поверхности детали.
  • Многократное использование охлаждающей жидкости на шлифовальных и других доводочных станках, рабочим инструментом которых является абразивный материал.
  • Широкое область применения: единичное, мелкосерийное и серийное производство во всех отраслях промышленности, связанных с металлообработкой.

     В части воздействия климатических факторов внешней среды сепараторы изготавливаются в исполнении УХЛ4 для категории размещения 4.1 по ГОСТ 15150-69.

     Сепараторы СМЛ, являются полными аналогами сепараторов Х43-... в следующем соответствии:
     - СМЛ-50, аналог сепаратора Х43-43 (номинальный расход до 50 л/мин);
     - СМЛ-100, аналог сепаратора Х43-44 (номинальный расход до 100 л/мин);
     - СМЛ-150, аналог сепаратора Х43-45 (номинальный расход до 150 л/мин);
     - СМЛ-100-2, аналог сепаратора Х43-46 (номинальный расход до 200 л/мин);
     - СМЛ-ХХХ, аналог сепаратора Х43, изготавливается на любой литраж по запросу в течение 2-3 недель.

     Возможно изготовление с правым и левым расположение привода.

Фотографии сепараторов магнитных СМЛ50, СМЛ100, СМЛ150

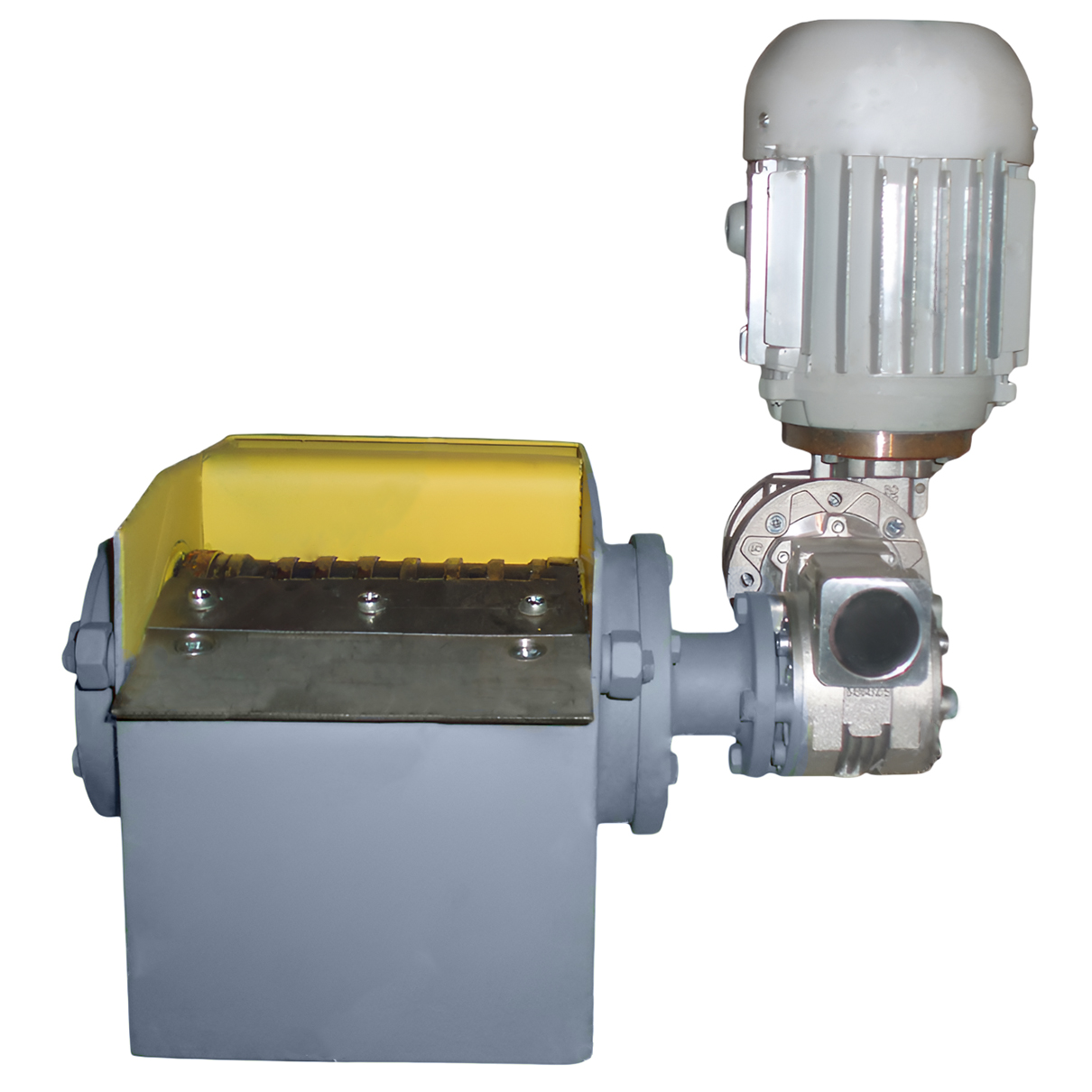

Сепаратор магнитный СМЛ-50
Фото СМЛ50
Сепаратор магнитный СМЛ-50
Перейти: описание сепаратора СМЛ50

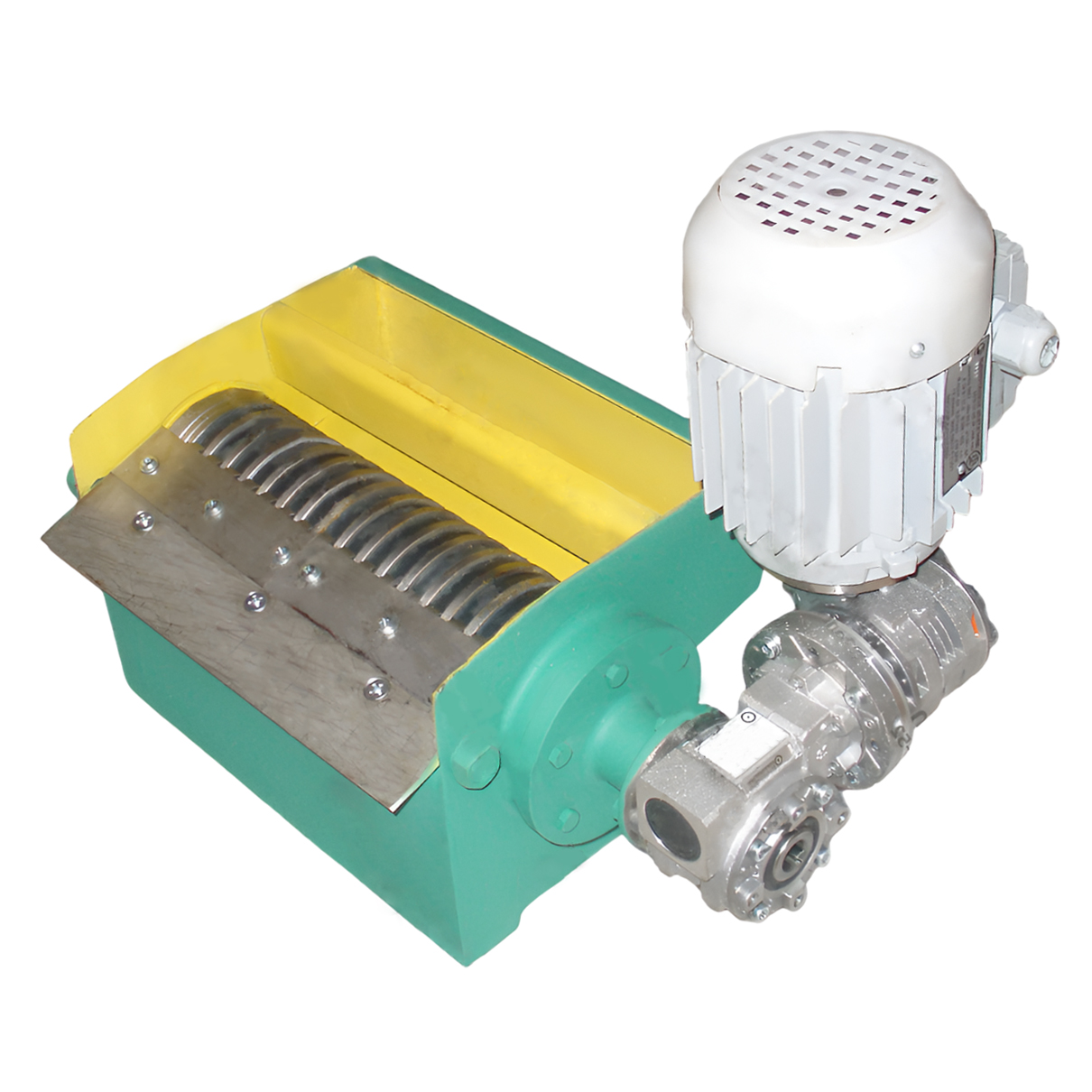

Сепаратор магнитный СМЛ-100
Фото СМЛ100
Сепаратор магнитный СМЛ-100
Перейти: описание сепаратора СМЛ100

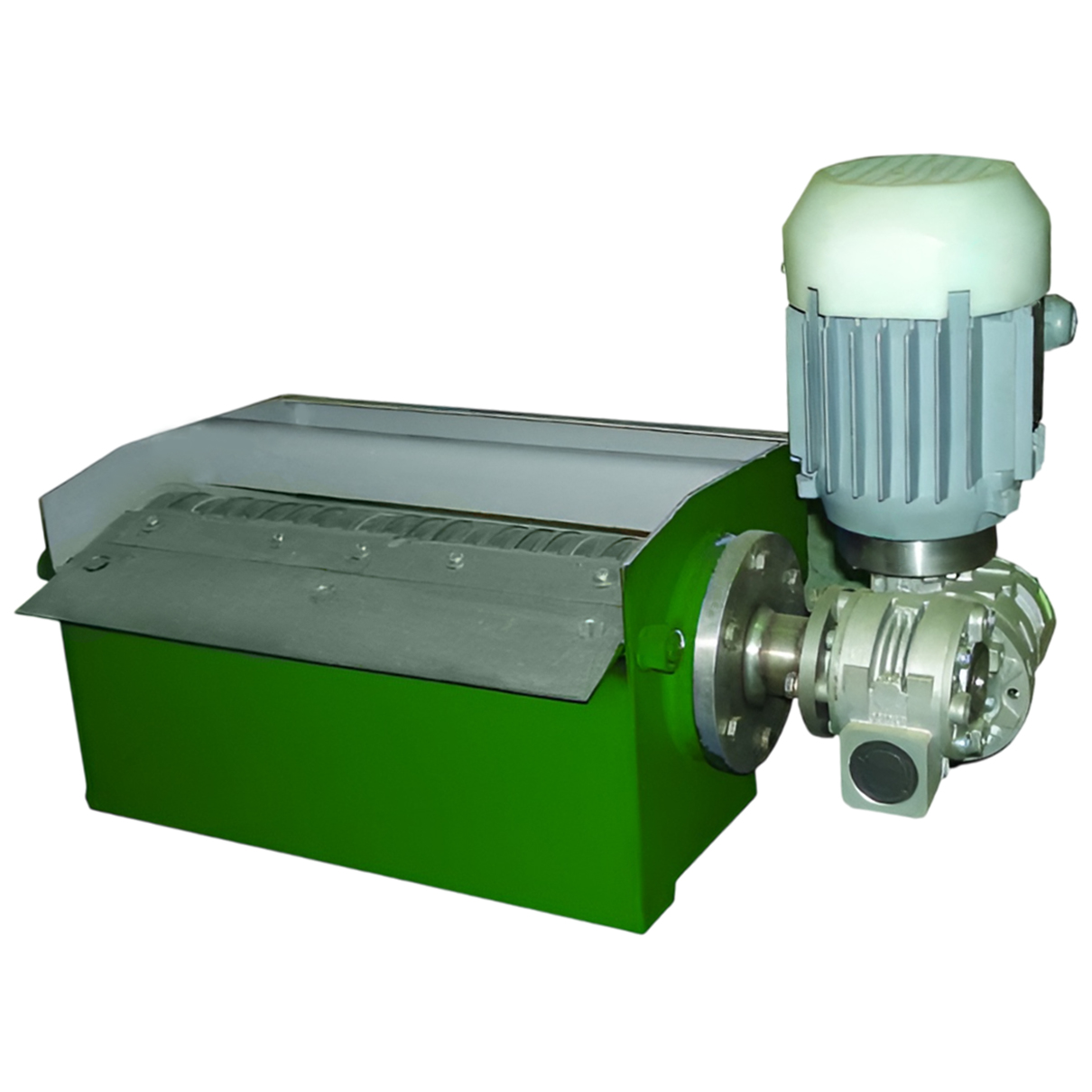

Сепаратор магнитный СМЛ-150
Фото СМЛ150
Сепаратор магнитный СМЛ-150

Параметры сепараторов магнитных СМЛ-50, СМЛ-100, СМЛ-150

Наименование параметров Сепаратор СМЛ-50 Сепаратор СМЛ-100 Сепаратор СМЛ-100-2 Сепаратор СМЛ-150
Номинальный расход, л/мин 50 100 200 150
Мощность электродвигателя, кВт 0,12 0,12 0,12 0,12
Частота вращения вала электродвигателя, об/мин 1000 1000 1000 1000
Количество магнитов, шт. 8 16 - 19
Габаритные размеры, мм
длина
ширина
высота

480
240
380

515
240
380
-
550
240
380

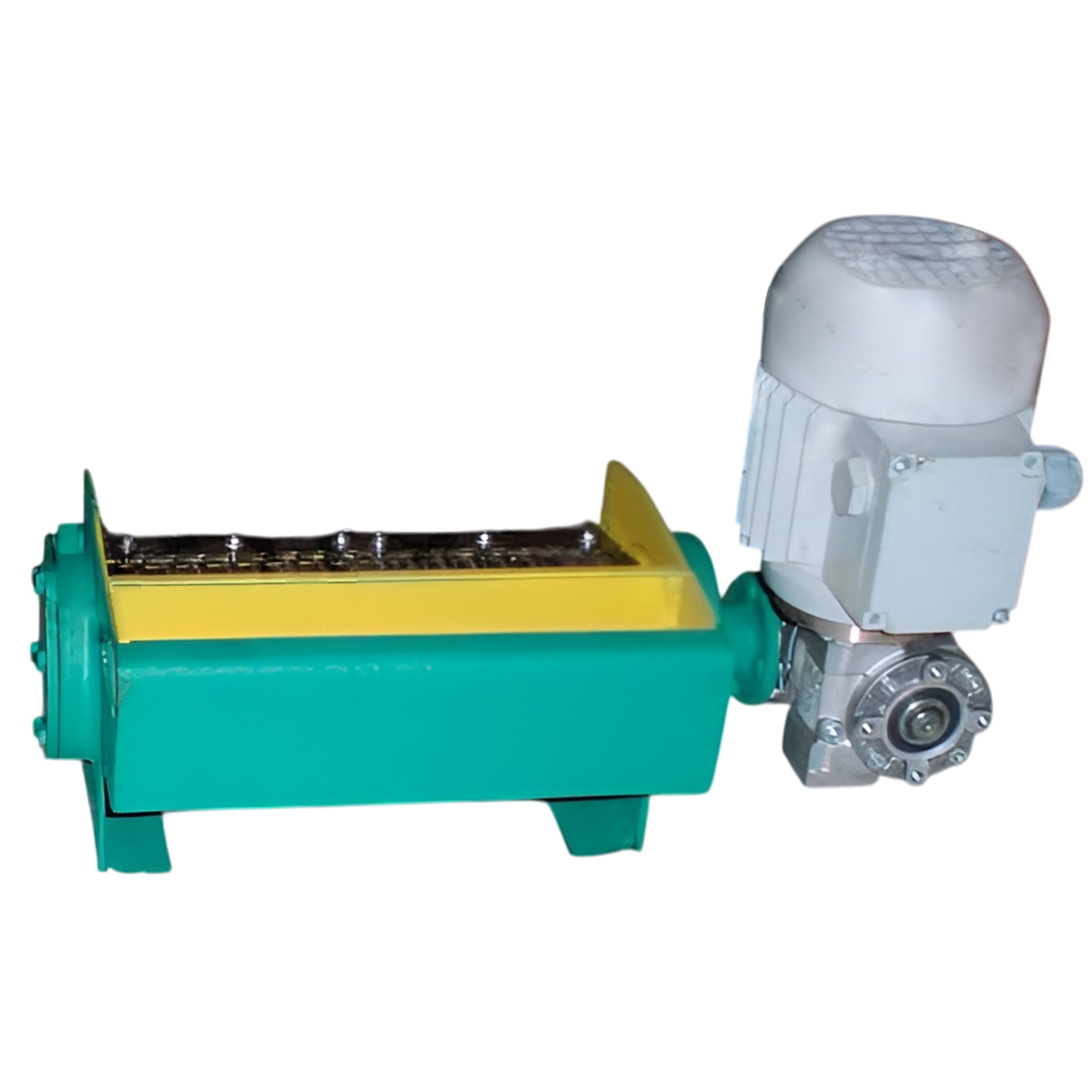

Левое и правое расположение привода на сепараторах магнитных СМЛ-50, СМЛ-100, СМЛ-150 (Х43-43, Х43-44, Х43-45)

Левое и правое расположение привода на сепараторах магнитных СМЛ-50, СМЛ-100, СМЛ-150 (Х43-43, Х43-44, Х43-45)
     Первое правило для определения положения привода на магнитных сепараторах типа СМЛ и Х43 заключается в том, что смотреть на них необходимо со стороны залива СОЖ (как на фото выше).
     Правило второе: если смотреть на сепаратор со стороны залива СОЖ (как на фото выше) и двигатель находится слева от вас - то это левое расположение привода (СМЛ-50 исп. Б, Х43-43-2, СМЛ-100 исп. Б, Х43-44-2, СМЛ-150 исп. Б, Х43-45-2);
     если двигатель находится справа, то - это правое расположение привода (СМЛ-50 исп. А, Х43-43-1, СМЛ-100 исп. А, Х43-44-1, СМЛ-150 исп. А, Х43-45-1).

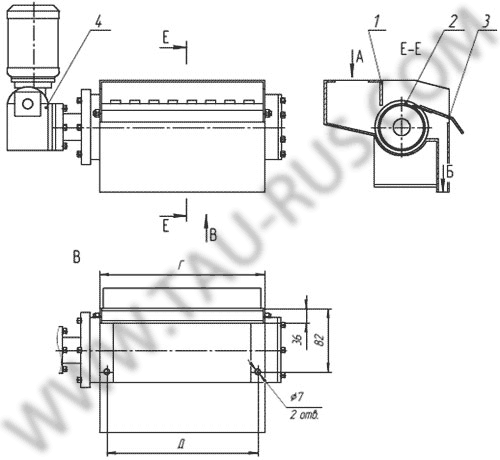

Габаритные и присоединительные размеры сепаратора магнитного СМЛ

Габаритные и присоединительные размеры сепаратора магнитного СМЛ-50, СМЛ-100, СМЛ-150
     Устройство и работа сепаратора СМЛ

     Изображение сепаратора с обозначением составных частей и основных деталей приведено на эскизе слева. Сепаратор состоит из редуктора 4, корпуса 1, с вмонтированным в него магнитным барабаном 2. Загрязненная СОЖ поступает в сепаратор через коллектор (отверстие А), проходит между корпусом сепаратора и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит из сепаратора через отверстие Б. Притянутые к барабану частицы снимаются с поверхности барабана скребком 3.

Значения размеров Г и Д (см. вид снизу В)

Размеры Сепаратор СМЛ-50 Сепаратор СМЛ-100 Сепаратор СМЛ-150
Г 147 275 323
Д 114 244 288

Пример установки сепаратора магнитного СМЛ-50 в системе охлаждения станков 3Б722 и 3722

     Бак охлаждения вместе с магнитным сепаратором устанавливается с правой задней стороны станка. Включение электронасоса охлаждения ПА-45 и сепаратора магнитного СМЛ-50 производится с помощью штепсельной вилки. Конструкция бака охлаждения обеспечивает автоматическую очистку жидкости от мелких магнитных частичек в смеси с абразивными мри помощи магнитного сепаратора СМ3М (СМЛ-50), а также путем отстоя немагнитных абразивных частиц в отстойнике бака охлаждения.
     Поток жидкости из сопла должен быть направлен в зону шлифования. Наличие на обрабатываемой детали продольных штрихов свидетельствует о загрязненной охлаждающей жидкости. По мере заполнения необходимо очистить шламосборник. Описание работы и конструкция магнитного сепаратора СМЛ-50 изложены в прилагаемой к нему инструкции.

     Пример условного обозначения сепаратора магнитного с номинальным расходом жидкости 100 л/мин:
     Сепаратор магнитный СМЛ-100.
