// S6A*, S8A*, S10A*, S15A*, S20A*, S25A*, S30A* клапаны обратные

Гидравлическое оборудование /
Направляющая гидроаппаратура //

Клапан обратный S (S6A*, S8A*, S10A*, S15A*, S20A*, S25A*, S30A*) трубного монтажа

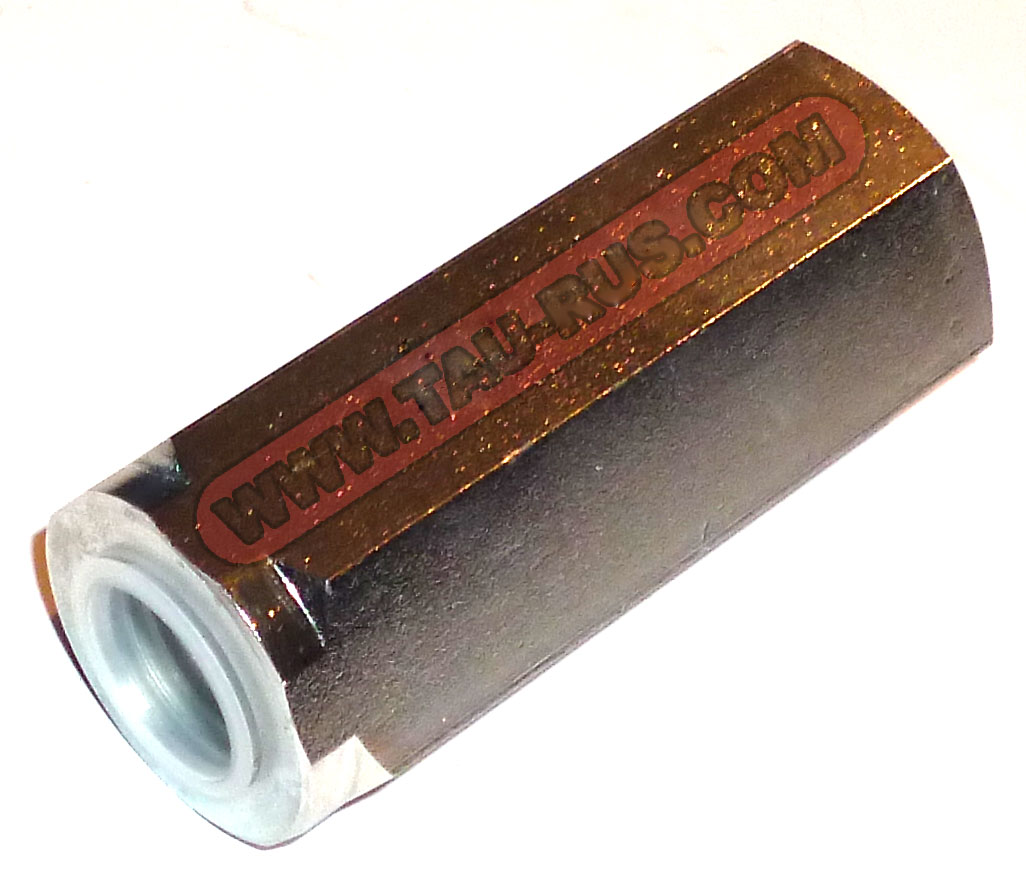

Клапан обратный Rexroth S (S6A*, S8A*, S10A*, S15A*, S20A*, S25A*, S30A*) трубного монтажаКлапан Rexroth S(6,8,10,15,20,25,30)A*

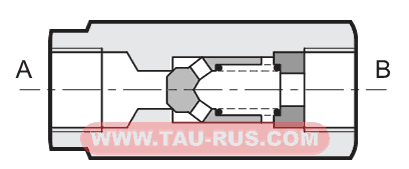

Устройство клапанов обратных S(6,8,10,15,20,25,30)A*Устройство клапанов S(6,8,10,15,20,25,30)A*

Описание гидроклапанов S(6,8,10,15,20,25,30)A*

Клапаны S (S6A*, S8A*, S10A*, S15A*, S20A*, S25A*, S30A*) предназначены для последовательной установки в гидравлических линиях, для обеспечения пропускания потока рабочей жидкости в одном направлении, блокируя его в противоположном направлении.
— Представляют собой обратные (запорные) клапаны с резьбовыми присоединительными отверстиями "BSP".
— В свободном состоянии тарелка клапана, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".
— Клапаны поставляются в одном из семи размеров, для значений расхода до 450 л/мин и с шестью различными установленными значениями давления срабатывания.

Гидравлические жидкости

Гидравлические жидкости на основе минеральных масел с добавлением применимых антивспенивателей и антиоксидантов.

Рабочие параметры

Рабочий диапазон температур окружающей среды °C -20...+50 Гидросхема клапанов обратных S(6,8,10,15,20,25,30)A*
Обозначение
Диапазон температур жидкости °C -30...+80
Диапазон вязкостей жидкости сСт 2,8...500
Рекомендуемая фильтрация мкм ≤ 25
Рекомендуемая вязкость жидкости сСт 25



Структура обозначения и параметры

S   10   A   3 . 0

0 = модификация
Давление открытия:
0 = без пружины (стандарт)
A = присоединительные отверстия с резьбой BSP
Присоединение:
6 = 1/4"
8 = 3/8"
10 = 1/2"
15 = 3/4"
20 = 1"
25 = 1"1/4
30 = 1"1/2
Таурус
S = Обратный клапан линейного монтажа с BSP резьбой
Код клапана Размер
отверстия
Максимальный расход, л/мин Масса,
кг
Максимальное
давление, бар
S6A* 1/4' 25 0,17 400
S8A* 3/8" 40 0,28
S10A* 1/2" 75 0,41
S15A* 3/4" 125 0,6
S20A* 1" 200 1,2
S25A* 1" 1/4 280 1,8
S30A* 1" 1/2 650 3,2



Размеры клапанов обратных Rexroth S (S6A*, S8A*, S10A*, S15A*, S20A*, S25A*, S30A*)

Размеры клапанов обратных Rexroth S (S6A*, S8A*, S10A*, S15A*, S20A*, S25A*, S30A*)
Код клапана D1 (BSP) T1 L1 SW
Клапан S6A* 1/4' 12 58 19
Клапан S8A* 3/8" 12 58 24
Клапан S10A* 1/2" 14 72 30
Клапан S15A* 3/4" 16 85 36
Клапан S20A* 1" 18 98 46
Клапан S25A* 1" 1/4 20 120 60
Клапан S30A* 1" 1/2 22 132 65

Коды заказа обратных Rexroth S (S6A*, S8A*, S10A*, S15A*, S20A*, S25A*, S30A*)

Полное наименование и обозначение Код заказа
Клапан обратный трубного монтажа Rexroth S 6 A0.0/ R900422880
Клапан обратный трубного монтажа Rexroth S 6 A1.0/ R900422881
Клапан обратный трубного монтажа Rexroth S 6 A5.0/ R900375858
Клапан обратный трубного монтажа Rexroth S 8 A0.0/ R900422885
Клапан обратный трубного монтажа Rexroth S 8 A1.0/ R900422886
Клапан обратный трубного монтажа Rexroth S 8 A3.0/ R900422888
Клапан обратный трубного монтажа Rexroth S 8 A5.0/ R900358268
Клапан обратный трубного монтажа Rexroth S 10 A0.0/ R900420530
Клапан обратный трубного монтажа Rexroth S 10 A1.0/ R900420531
Клапан обратный трубного монтажа Rexroth S 10 A2.0/ R900420532
Клапан обратный трубного монтажа Rexroth S 10 A3.0/ R900420534
Клапан обратный трубного монтажа Rexroth S 10 A5.0/ R900446476
Клапан обратный трубного монтажа Rexroth S 15 A0.0/ R900420536
Клапан обратный трубного монтажа Rexroth S 15 A1.0/ R900420537
Клапан обратный трубного монтажа Rexroth S 15 A2.0/ R900420520
Клапан обратный трубного монтажа Rexroth S 15 A3.0/ R900420521
Клапан обратный трубного монтажа Rexroth S 15 A5.0/ R900446477
Клапан обратный трубного монтажа Rexroth S 20 A0.0/ R900420524
Клапан обратный трубного монтажа Rexroth S 20 A1.0/ R900420525
Клапан обратный трубного монтажа Rexroth S 20 A2.0/ R900420528
Клапан обратный трубного монтажа Rexroth S 20 A3.0/ R900420529
Клапан обратный трубного монтажа Rexroth S 20 A5.0/ R900446369
Клапан обратный трубного монтажа Rexroth S 25 A1.0/ R900420511
Клапан обратный трубного монтажа Rexroth S 25 A3.0/ R900420515
Клапан обратный трубного монтажа Rexroth S 25 A5.0/ R900451778
Клапан обратный трубного монтажа Rexroth S 30 A0.0/ R900420517
Клапан обратный трубного монтажа Rexroth S 30 A1.0/ R900420519
Клапан обратный трубного монтажа Rexroth S 30 A2.0/ R900420502
Клапан обратный трубного монтажа Rexroth S 30 A3.0/ R900420504
Клапан обратный трубного монтажа Rexroth S 30 A5.0/ R900446709

     Уважаемые посетители сайта! Приобрести аналоги обратных клапанов Rexroth можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
