// 4WEH16G(E,A,B,C,D,Y,H,J,M)7X/6EG24(W230)N9(E,ET,T)K4 гидрораспределители Rexroth

Гидрораспределители /
Гидравлические компоненты REXROTH //

4WEH16 гидрораспределители Rexroth с электрогидравлическим управлением, серии 7X (72-79)

Гидрораспределители Rexroth 4WEH16E7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16G7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16J7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16M7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16H7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16A7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16B7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16C7X/6EG24(W230)N9(E,ET,T)K4

Принцип действия распределителей 4WEH16 серии 7X

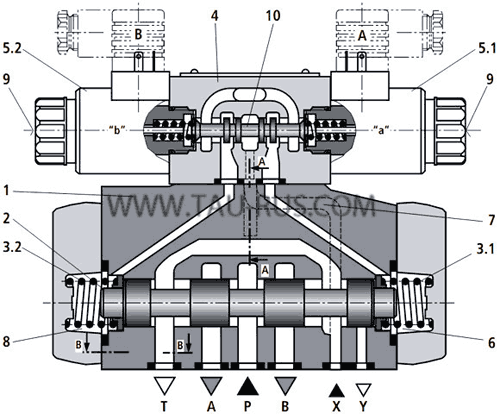

Устройство гидрораспределителей Rexroth 4WEH16E7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16G7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16J7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16M7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16H7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16A7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16B7X/6EG24(W230)N9(E,ET,T)K4, 4WEH16C7X/6EG24(W230)N9(E,ET,T)K4
  • Клапан типа 4WEH16 представляет собой золотниковый гидрораспределитель с электрогидравлическим управлением. Он служит для управления пуском, остановом и направлением объемного расхода.

  • Гидрораспределитель состоит, как правило, из корпуса (1) главного клапана, основного золотника (2), одной либо двух возвратных пружин (3.1) и (3.2) и управляющего клапана (4) с одним либо двумя электромагнитами „a“ (5.1) и / или „b“ (5.2).

  • Основной золотник (2) в главном клапане удерживается в нейтральном либо исходном положении пружинами или при действии давления. Две пружинные полости (6) и (8) соединяются в исходном положении управляющим клапаном (4) без напора с гидробаком. Подача масла в системе управления для управляющего клапана осуществляется по каналу управления (7). Возможен либо внутренний, либо внешний подвод масла (внешний подвод через порт X).

  • При управлении управляющим клапаном, например электромагнитом "a", золотник (10) смещается влево, и вследствие этого в пружинной полости (8) нарушается давление управления. В пружинной полости (6) отсутствует давление.

  • Давление управления действует на левую сторону основного золотника (2) и перемещает его к пружине (3.1). Таким образом, в главном клапане соединяется порт P с B, а порт A с T.

Монтажная поверхность распределителей 4WEH16

Монтажная поверхность (установочные размеры) гидрораспределителей Rexroth 4WEH16...7X/6E
  • После отключения электромагнита золотник (10) возвращается в исходное положение (за исключением импульсного золотника). Пружинная полость (8) разгружается до гидробака.

  • Отвод масла из системы управления осуществляется внутри (по каналу T) или снаружи (по каналу Y). Вспомогательное устройство управления (9) по выбору может перемещать золотник (10) без возбуждения электромагнита.

  • С помощью двух возвратных пружин (3.1) и (3.2) в пружинных полостях (6) и (8) основной золотник (2) удерживается, например, при вертикальном расположении вентиля в среднем положении, без давления управления.

Идентификационный код и параметры гидрораспределителей Rexroth 4WEH16...7X...

Структура условного обозначения

4WEH   16   *   G   7X/   * 6E   G24   N9 ET K4

Ручное дублирование:
без обознач. = без вспомогательного устройства управления
N9 = с прикрытым вспомогательным устройством управления
N = с вспомогательным устройством управления

Подвод масла:
без обознач. = Внешний подвод масла, внешний отвод масла
E = Внутренний подвод масла, внешний отвод масла
ET = Внутренний подвод масла, внутренний отвод масла
T = Внешний подвод масла, внутренний отвод масла

Наличие электроразъёма:
K4 = без электроразъёма (стандарт)
Напряжение питания:
G24 = постоянный ток 24 В
W230 = переменный ток 230 В 50/60 Гц
Возврат золотника в управляющем клапане с 2 положениями контакта и 2 электромагнитами возможно только для золотника A, B, C, D, K, Z и гидравлического возврата золотника в главном клапане:
без обознач. = с пружинным возвратом
O = без пружинного возврата
OF = без пружинного возврата с пазом для упора

Управляющий клапан:
6E = распределитель с повышенными параметрами (R-RS 23178)
Серия 7X = 72-79 - типоразмер 16
Тип золотника (см. гидросхемы ниже):
A
B
C
D
Y
E
F
T
H
J
Q
L
M
P
R
V
W
U
G
S
Возврат золотника в главном клапане:
без обознач. = при помощи пружин
H = гидравлический

Типоразмер (условный проход) 16

Гидрораспределитель четырёхходовой с электрогидравлическим управлением
(рабочее давление 4WEH - до 280 бар, H-4WEH - до 350 бар)

ПРИМЕЧАНИЕ: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает возникновение неисправностей и одновременно повышает срок службы компонентов.

Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T
Отверстие: Y



бар
4WEH H-4WEH

280
250
210(=)
160(~)

350
250
210(=)
160(~)
Максимальный расход л/мин до 1100
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости ºС -30 ... +80
Температура окружающей среды ºС -30 ... +50
Диапазон вязкостей жидкости мм²/с 2,8 ... 500
Допустимая степень загрязнения жидкости Класс 20/18/15
по ISO 4406
Время выдерживания в переключенном состоянии длительное
Максимальное давление управления бар 250
Защитное покрытие (корпус распределителя) - лакировка, макс. толщина слоя мкм 100
Масса с одним электромагнитом кг 8,5
Масса с двумя электромагнитами кг 8,9
Положение при монтаже Произвольное; горизонтальное для клапанов с гидравлическим возвратом золотника „H“ и символами A, B, C, D, K, Z, Y

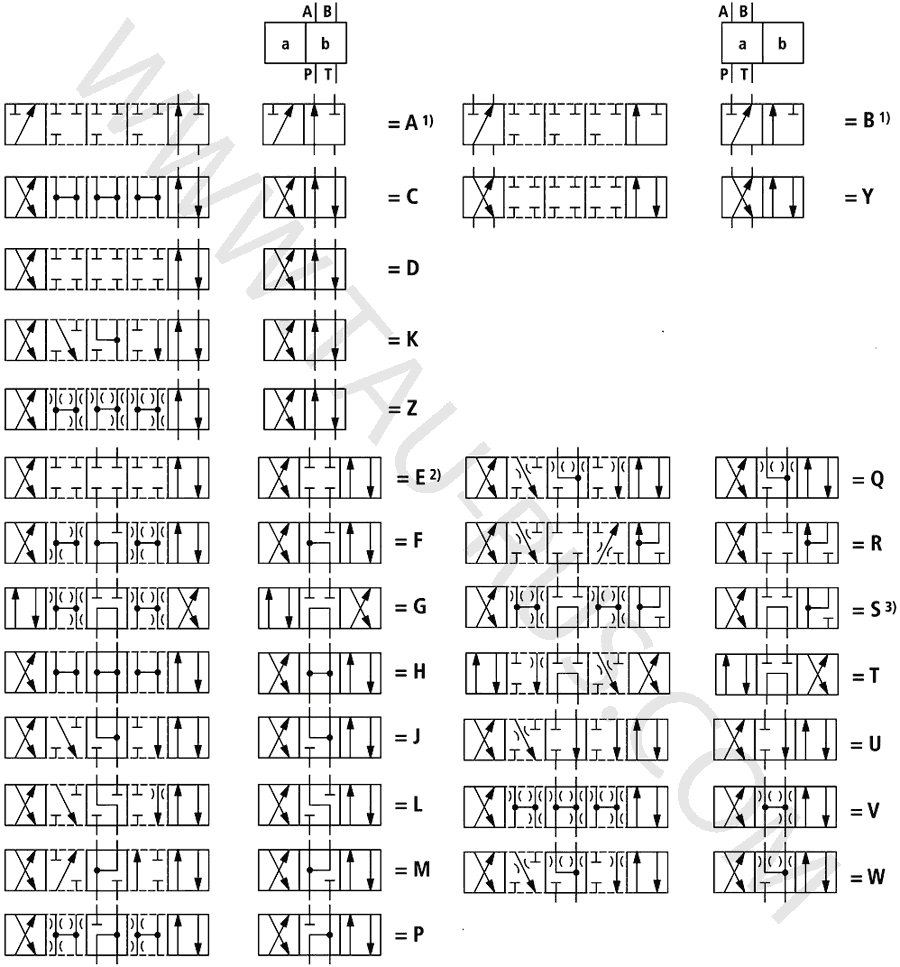

Гидравлические схемы (конфигурации) распределителей Rexroth 4WEH16 серии 7X

Гидросхемы гидрораспределителей Rexroth 4WEH 16 E7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 G7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 J7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 M7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 H7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 A7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 B7X/6EG24(W230)N9(E,ET,T)K4, 4WEH 16 C7X/6EG24(W230)N9(E,ET,T)K4
ПРИМЕЧАНИЯ:
1) Только для типоразмеров 10 и 25 (4WE.Н 22.) при рабочем давлении, превышающем давление в баке, необходимо использовать порт Т для отвода утечек!
2) Символ Е со стороной управления "а" - код заказа ...ЕА...
3) Золотник S используется только для типоразмера 16

Предпочтительные типы гидрораспределителей Rexroth 4WE16...7X/6EG24(W230)... для подбора аналогов

Гидрораспределитель 4WEH 16 A7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 A7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 B7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 B7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 C7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 C7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 D7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 D7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 Y7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 Y7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 H7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 H7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 M7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 M7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 J7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 J7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 E7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 E7X/6EW230N9(E,ET,T)K4
Гидрораспределитель 4WEH 16 G7X/6EG24N9(E,ET,T)K4 Гидрораспределитель 4WEH 16 G7X/6EW230N9(E,ET,T)K4

     Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей Rexroth 4WEH16 можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
