4WE6 гидрораспределители Rexroth с электромагнитным управлением, серия 6X (60-69)

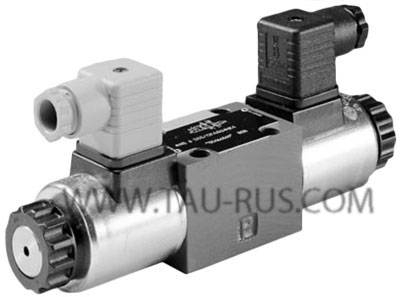

Гидрораспределители Rexroth 4WE6E6X/EG24(W110,W230)N9K4, 4WE6G6X/EG24(W110,W230)N9K4, 4WE6A6X/EG24(W110,W230)N9K4, 4WE6B6X/EG24(W110,W230)N9K4, 4WE6C6X/EG24(W110,W230)N9K4, 4WE6D6X/EG24(W110,W230)N9K4, 4WE6Y6X/EG24(W110,W230)N9K4, 4WE6H6X/EG24(W110,W230)N9K4, 4WE6M6X/EG24(W110,W230)N9K4, 4WE6J6X/EG24(W110,W230)N9K4

Принцип действия распределителей 4WE6 шестой серии

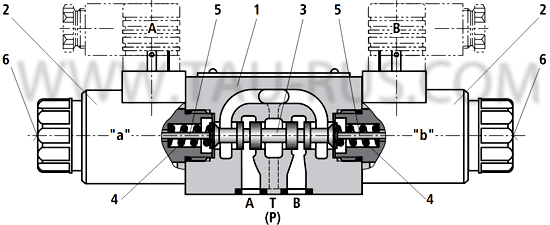

Устройство гидрораспределителей Rexroth 4WE 6 E6X/EG24(W110,W230)N9K4, 4WE 6 G6X/EG24(W110,W230)N9K4, 4WE 6 A6X/EG24(W110,W230)N9K4, 4WE 6 B6X/EG24(W110,W230)N9K4, 4WE 6 C6X/EG24(W110,W230)N9K4, 4WE 6 D6X/EG24(W110,W230)N9K4, 4WE 6 Y6X/EG24(W110,W230)N9K4, 4WE6 H 6X/EG24(W110,W230)N9K4, 4WE6 M 6X/EG24(W110,W230)N9K4, 4WE6 J 6X/EG24(W110,W230)N9K4
  • Гидрораспределители типа WE являются золотниковыми гидрораспределителями с электромагнитным управлением. Они служат для управления пуском, остановом и направлением объемного потока.

  • Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).

  • В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.

  • Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.

  • После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

  • Тип WE 6 6X/O… (доступно только для условных обозначений A, C и D, см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).

  • Тип WE 6 6X/OF… (импульсный золотник, только для условных обозначений A, C и D см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.



Монтажная поверхность распределителей 4WE6

Монтажная поверхность (установочные размеры) гидрораспределителей Rexroth 4WE6...6X

Идентификационный код и параметры гидрораспределителей Rexroth 4WE6...6...

Структура условного обозначения

4WE   6   Е   6X/   *   E   G24   N9 K4

Ручное дублирование:
N9 = со скрытым ручным дублированием (стандарт)
N = с ручным дублированием
без обознач. = без ручного дублирования

Наличие электроразъёма:
K4 = без электроразъёма (стандарт)
Напряжение питания:
G24 = постоянный ток 24 В
W230 = переменный ток 230 В 50/60 Гц
W110 = Переменный ток 120 В или 110 В 50/60 Гц
E = Мокрый магнит повышенной мощности (работающий в масле) со съемной катушкой
Тип возврата золотника:
без обознач. = с пружинным возвратом
O = без пружинного возврата
OF = без пружинного возврата с фиксатором
Серия 6X: от 60 до 69 неизменные установочные и присоединительные размеры
Тип золотника (см. гидросхемы ниже):
A
B
C
D
Y
E
F
T
H
J
Q
L
M
P
R
V
W
U
G

Типоразмер (условный проход) 6

Четырёхлинейный гидрораспределитель с работающими в масле электромагнитами постоянного или переменного тока

Характеристики

Максимальное рабочее давление:

Отверстия: P-A-B
Отверстие: T



бар
Пост. ток Перем. ток
350
210
350
160
Максимальный расход л/мин 80 60
Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости ºС -30 ... +80
Температура окружающей среды ºС до +50
Диапазон вязкостей жидкости сСт 25 ... 2320
Допустимая степень загрязнения жидкости класс 20/18/15 по
ISO 4406:1999
Время выдерживания в переключенном состоянии длительное
Масса с одним электромагнитом кг 1,45
Масса с двумя электромагнитами кг 1,95
ПРИМЕЧАНИЕ: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает возникновение неисправностей и одновременно повышает срок службы компонентов.
ПРИМЕЧАНИЕ 1: Требования по контролю состояния рабочей жидкости, а также предельные значения загрязнений даны в техническом паспорте R-RS 07300. Для выбора фильтров см. технические паспорта R-RS 50070, R-RS 50076, R-RS 50081, R-RS 50086, R-RS 50087 и R-RS 50088.

Гидравлические схемы (конфигурации) распределителей Rexroth 4WE6 серии 60-69

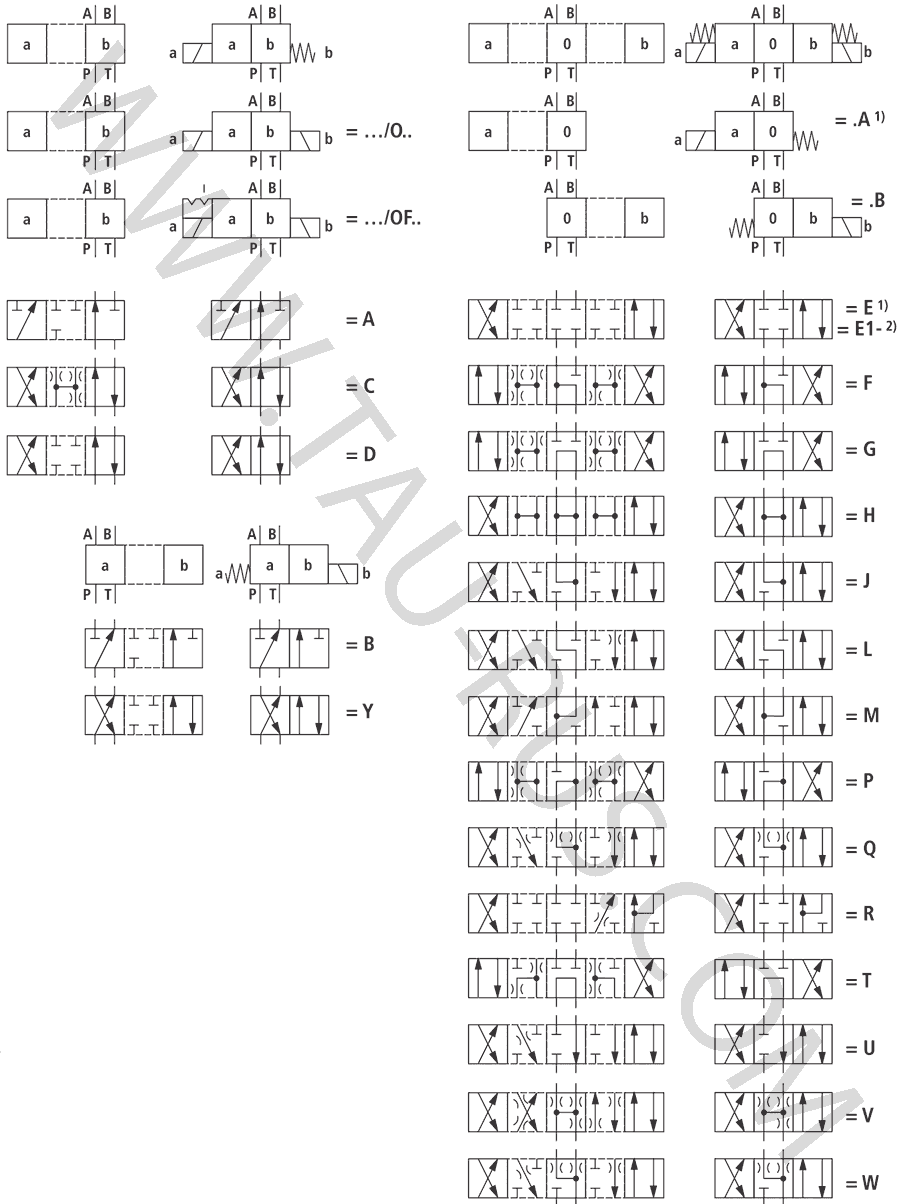

Гидросхемы гидрораспределителей Rexroth 4WE 6 E6X/EG24(W110,W230)N9K4, 4WE 6 G6X/EG24(W110,W230)N9K4, 4WE 6 A6X/EG24(W110,W230)N9K4, 4WE 6 B6X/EG24(W110,W230)N9K4, 4WE 6 C6X/EG24(W110,W230)N9K4, 4WE 6 D6X/EG24(W110,W230)N9K4, 4WE 6 Y6X/EG24(W110,W230)N9K4, 4WE6 H 6X/EG24(W110,W230)N9K4, 4WE6 M 6X/EG24(W110,W230)N9K4, 4WE6 J 6X/EG24(W110,W230)N9K4
ПРИМЕЧАНИЕ: Условное обозначение Е только с положением "а" указывается при заказе, как ...ЕА...
ПРИМЕЧАНИЕ 1: Условное обозначение E1- : P – A/B предварительная разгрузка от давления.
Осторожно: избегайте превышения допустимого давления при применении дифференциального гидроцилиндра!

Предпочтительные типы гидрораспределителей Rexroth 4WE6...6X для подбора аналогов

Гидрораспределитель 4WE 6 J6X/EG12N9K4 Гидрораспределитель 4WE 6 W6X/EG24N9K4
Гидрораспределитель 3WE 6 A6X/EG24N9K4 Гидрораспределитель 4WE 6 Y6X/EG24N9K4
Гидрораспределитель 3WE 6 B6X/EG24N9K4 Гидрораспределитель 4WE 6 D6X/EW110N9K4
Гидрораспределитель 4WE 6 C6X/EG24N9K4 Гидрораспределитель 4WE 6 D6X/OFEW110N9K4
Гидрораспределитель 4WE 6 C6X/OFEG24N9K4 Гидрораспределитель 4WE 6 E6X/EW110N9K4
Гидрораспределитель 4WE 6 D6X/EG24N9K4 Гидрораспределитель 4WE 6 J6X/EW110N9K4
Гидрораспределитель 4WE 6 D6X/OFEG24N9K4 Гидрораспределитель 4WE 6 A6X/EW230N9K4
Гидрораспределитель 4WE 6 E6X/EG24N9K4 Гидрораспределитель 4WE 6 B6X/EW230N9K4
Гидрораспределитель 4WE 6 G6X/EG24N9K4 Гидрораспределитель 4WE 6 C6X/EW230N9K4
Гидрораспределитель 4WE 6 H6X/EG24N9K4 Гидрораспределитель 4WE 6 D6X/EW230N9K4
Гидрораспределитель 4WE 6 HA6X/EG24N9K4 Гидрораспределитель 4WE 6 D6X/OFEW230N9K4
Гидрораспределитель 4WE 6 J6X/EG24N9K4 Гидрораспределитель 4WE 6 E6X/EW230N9K4
Гидрораспределитель 4WE 6 M6X/EG24N9K4 Гидрораспределитель 4WE 6 G6X/EW230N9K4
Гидрораспределитель 4WE 6 Q6X/EG24N9K4 Гидрораспределитель 4WE 6 H6X/EW230N9K4
Гидрораспределитель 4WE 6 R6X/EG24N9K4 Гидрораспределитель 4WE 6 HA6X/EW230N9K4
Гидрораспределитель 4WE 6 T6X/EG24N9K4 Гидрораспределитель 4WE 6 J6X/EW230N9K4
Гидрораспределитель 4WE 6 U6X/EG24N9K4 Гидрораспределитель 4WE 6 Y6X/EW230N9K4

     Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей Rexroth из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
