// Z2FS16-3X/S(V), Z2FS16-3X/S2(V) дроссели Rexroth

Гидравлическое оборудование /
Регуляторы расхода //

Сдвоенный дроссель с обратным клапаном Z2FS16

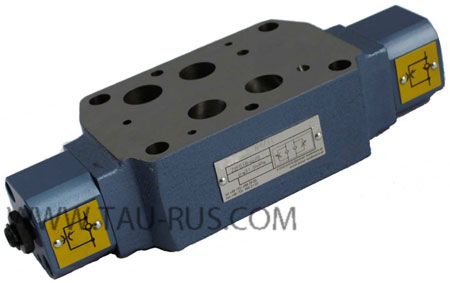

Гидравлические дроссели REXROTH Z2FS 16-3X/S, Z2FS 16-3X/S2

Принцип действия дросселя Z2FS 16

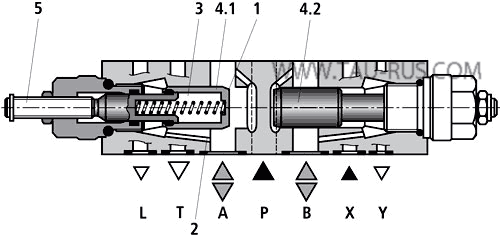

Устройство дросселей Rexroth Z2FS 16-3X/S, Z2FS 16-3X/S2
  • Гидравлические дроссели Z2FS16-3X/S, Z2FS16-3X/S2 Ду=16 ми - это регулируемый дроссель с обратным клапаном и служит для регулирования скорости главного или управляющего потока рабочей жидкости в одном направлении и свободного протекания рабочей жидкости в обратном направлении.

  • Дроссель (дроссельную плиту) Z2FS 16 монтируют в виде «модульной» конструкции и располагают непосредственно между монтажной плитой и гидрораспределителем. Два симметрично расположенных между собой клапана обеспечивают регулирование потока рабочей жидкости через управляющий дроссель (дроссельный поршень) в одном направлении и свободного пропуска рабочей жидкости в обратном направлении.

  • Рабочая жидкость под давлением проходит из канала А через дросселирующее место (1) к исполнительному органу. Одновременно жидкость под рабочим давлением воздействует через канал (2) на поверхность (3) поршня (4).

  • Поршень (4) удерживается в позиции дросселирования пружиной, уравновешенной гидростатической силой рабочего давления. Возвратный поток от потребителя перемещает поршень (4) вправо и перепускает свободный поток на слив. Дроссель работает в функции обратного клапана.

  • В зависимости от способа монтажа аппарата можно добиться эффекта дросселирования «на входе» к потребителю или «на выходе» от потребителя.

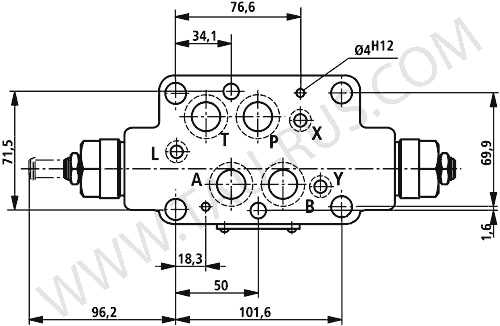

Монтажная поверхность дросселей Z2FS16

Монтажная поверхность (установочные размеры) дросселей Rexroth Z2FS 16-3X/S, Z2FS 16-3X/S2

Идентификационный код и параметры дроссельных плит Rexroth Z2FS16

Структура условного обозначения

Z   2   FS   16 - 3X / S   V   *

Другие данные
Уплотнения:
V = уплотнения из FPM, применимые с минеральным маслом, эфиром фосфорной кислоты
Точность регулировки:
S = Регулирование на входе
S2 = Регулирование на выходе
3X = серия (30-39)
16 = Типоразмер (условный проход)
с обратным клапаном
сдвоенный

Характеристики

Максимальное рабочее давление бар 315
Максимальный расход л/мин 160
Положение при монтаже любое
Диапазон температур рабочей жидкости и окружающей среды ºС -20 ... +80
Диапазон вязкостей жидкости мм²/с 2,8 ... 380
Требуемая фильтрация мкм до 16
Рекомендуемая фильтрация мкм до 10
Масса не более кг 4,7

Гидравлические схемы (конфигурации) дросселей Rexroth Z2FS 16 серии 30-39

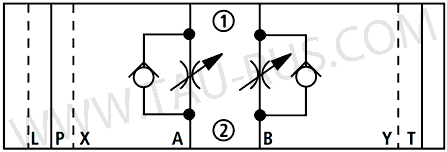

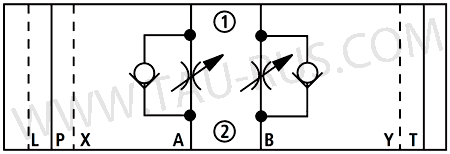

Гидросхема с регулированием на входе Rexroth Z2FS 16-3X/SZ2FS 16-3X/S... - регулирование потока на входе Гидросхема с регулированием на входе Rexroth Z2FS 16-3X/S2Z2FS 16-3X/S2... - регулирование потока на выходе

     Уважаемые посетители сайта! Приобрести аналоги дросселей Rexroth Z2FS16 из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
