// Ремкомплект (ремонтный комплект запасных частей) У71-22А (24А)

Пневматика /
Пневмораспределители //

Ремкомплекты для пневмораспределителей ///

Ремкомплект У71-22А, У71-24А | Ремонтный комплект запасных частей У71-22А, У71-24А

Комплект запасных частей для пневмораспределителей У71-22 и У71-24 (в номенклатуре "Ремкомплект У71-24А (22А)") зачастую позволяет потребителю восстановить работоспособность оборудования без приобретения нового.

В комплекте представлены наиболее изнашиваемые компоненты пневмораспределителей У71-22А и У71-24. В большинстве своем это почти все резинотехнические элементы (манжеты, кольца, прокладки), пружины, пластины-глушители.

Так же в комплект входит представленный на фото ниже пластиковый кожух, закрывающий два управляющих пневмораспределителя (П-РЭ-3/2,5 либо ПЭК-3-2,5).

ВНИМАНИЕ!!!
На сегодняшний день компания ТАУРУС готова предложить самый бюджетный вариант ремонтного комплекта к распределителям У71-22А и У71-24А, состоящего непосредственно из наиболее изнашиваемых элементов, к которым относятся все уплотнения.
Описание данного ремкомплекта, которому присвоен №4, можно посмотреть по ссылкам:
- ремкомплект №4 У71-22А, У71-24А (комплект уплотнений к У7122А, У7124А).

Описание пневмораспределителей У71-22, У71-24, У71-26

Ремкомплект У71 комплектации №1 (без пластин-глушителей)

Ремкомплект У71 комплектации №1 ремонтный комплект запасных частей У71-22А, У71-24А, У71-22, У71-24
Ремкомплект №1 У71-22А, У71-24А
Обозначение Наименование Кол-во, шт.
Сборочные единицы
ПЭК3-2,5-200 Уплотнение 2
Детали
У7124А-00-212 Кожух 1
У7124А-00-218 Манжета 1-014 2
У7124А-00-804 Прокладка 1
У7124А-00-805 Вкладыш 4
ПЭК3-2,5-007 Пружина 2
Стандартные изделия
  Кольца по ГОСТ18829-73:
  005-007-14-2-1 2
  005-008-19-2-1 6
  006-009-19-2-1 2
  008-012-25-2-1 4
  017-020-19-2-1 2
  055-065-58-2-3 2
  060-065-30-2-3 2
  Манжета 1-050-3 ГОСТ6678-72 2

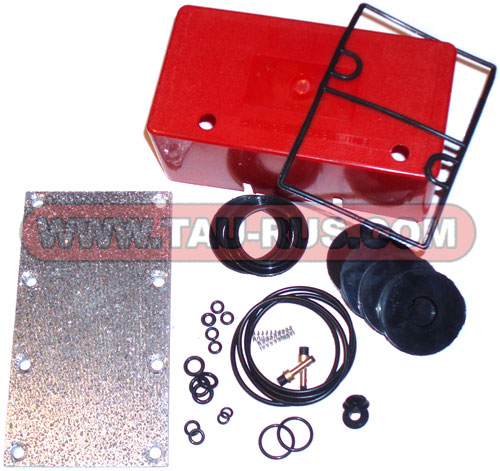

Ремкомплект У71 комплектации №2 (алюминиевая пластина-глушитель)

Ремкомплект У71 комплектации №2 (алюминиевая пластина глушитель), ремонтный комплект запасных частей У71-22А, У71-24А, У71-22, У71-24
Ремкомплект №2 У71-22А, У71-24А
Обозначение Наименование Кол-во, шт.
Сборочные единицы
ПЭК3-2,5-200 Уплотнение 2
Детали
У7124А-00-211-0 Пластина глушитель (пористый алюминий) 1
У7124А-00-212 Кожух 1
У7124А-00-218 Манжета 1-014 2
У7124А-00-804 Прокладка 1
У7124А-00-805 Вкладыш 4
ПЭК3-2,5-007 Пружина 2
Стандартные изделия
  Кольца по ГОСТ18829-73:
  005-007-14-2-1 2
  005-008-19-2-1 6
  006-009-19-2-1 2
  008-012-25-2-1 4
  017-020-19-2-1 2
  060-065-30-2-3 2
  Манжета 1-050-3 ГОСТ6678-72 2

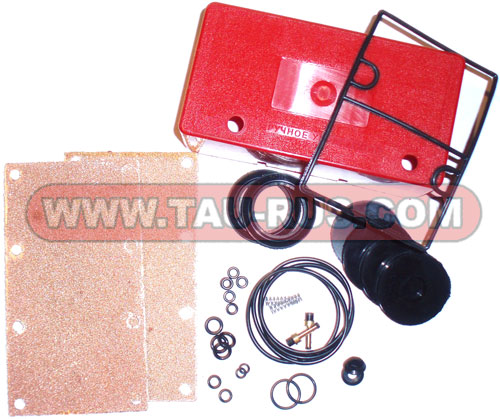

Ремкомплект У71 комплектации №3 (бронзовые пластины-глушители)

Ремкомплект У71 комплектации №3 (бронзовые пластины глушители), ремонтный комплект запасных частей У71-22А, У71-24А, У71-22, У71-24
Ремкомплект №3 У71-22А, У71-24А
Обозначение Наименование Кол-во, шт.
Сборочные единицы
ПЭК3-2,5-200 Уплотнение 2
Детали
У7124А-00-211 Пластина глушитель (спечённая бронза) 2
У7124А-00-212 Кожух 1
У7124А-00-218 Манжета 1-014 2
У7124А-00-804 Прокладка 1
У7124А-00-805 Вкладыш 4
ПЭК3-2,5-007 Пружина 2
Стандартные изделия
  Кольца по ГОСТ18829-73:
  005-007-14-2-1 2
  005-008-19-2-1 6
  006-009-19-2-1 2
  008-012-25-2-1 4
  017-020-19-2-1 2
  060-065-30-2-3 2
  Манжета 1-050-3 ГОСТ6678-72 2

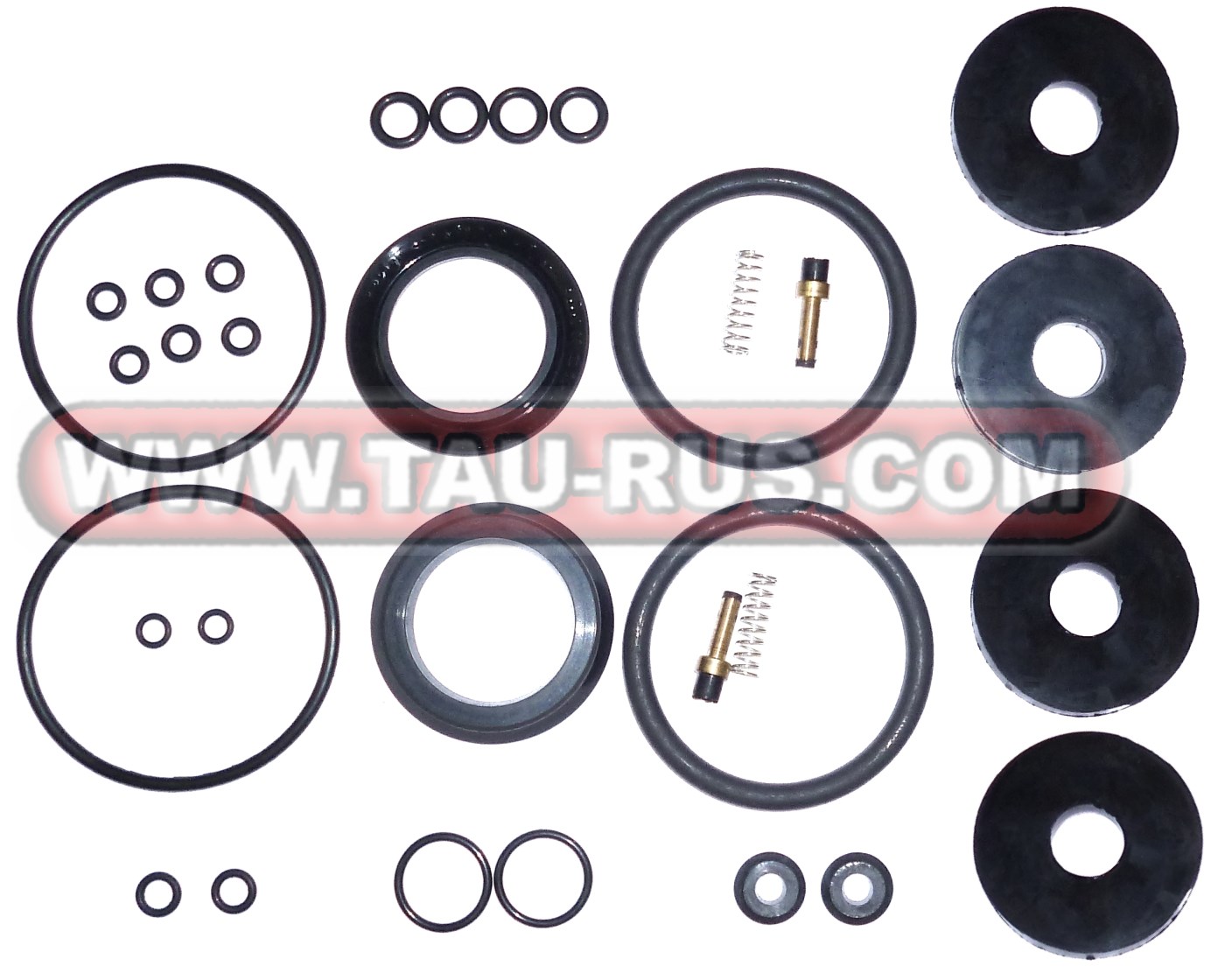

Ремкомплект У71 комплектации №4 (комплект уплотнений для У71-22А, У71-24А)

Ремкомплект У71 комплектации №4 (комплект уплотнений для У71-22А, У71-24А)
Ремкомплект №4 У71-22А, У71-24А
Обозначение Наименование Кол-во, шт.
Сборочные единицы
ПЭК3-2,5-200 Уплотнение 2
Детали
У7124А-00-218 Манжета 1-014 2
У7124А-00-805 Вкладыш 4
ПЭК3-2,5-007 Пружина 2
Стандартные изделия
  Кольца по ГОСТ18829-73:
  005-007-14-2-1 2
  005-008-19-2-1 6
  006-009-19-2-1 2
  008-012-25-2-1 4
  017-020-19-2-1 2
  055-065-58-2-3 2
  060-065-30-2-3 2
  Манжета 1-050-3 ГОСТ6678-72 2
