// 900.18.3(.60), 900.18.4(.60) таймеры пневматические

Пневматика /
Контрольно-регулирующая пневмоаппаратура //

Таймер (пневмоклапан выдержки времени) 900.18.3(.60), 900.18.4(.60)

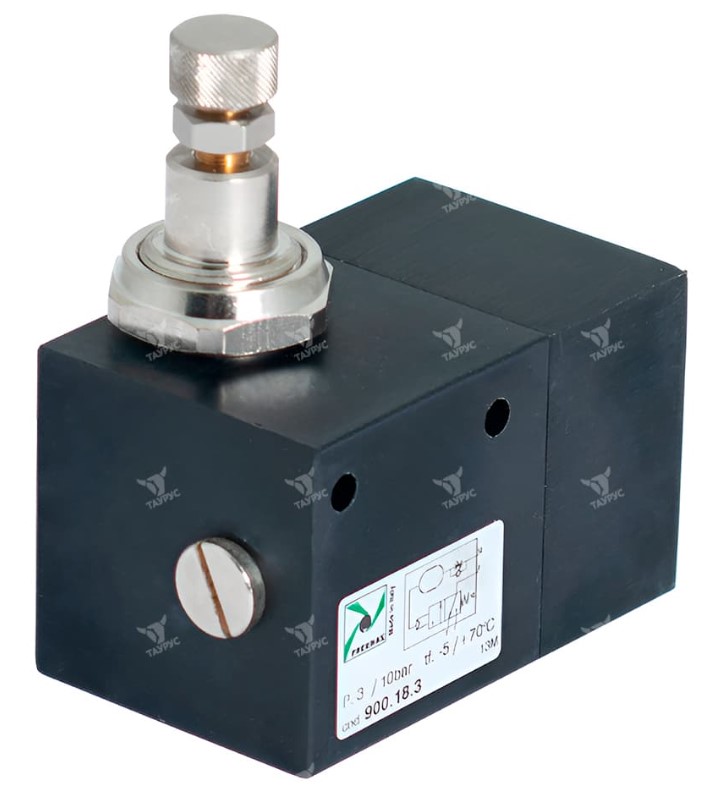

Таймер пневматический (пневмоклапан выдержки времени) 900.18.3(.60), 900.18.4(.60)
Таймер пневматический 900.18.3(.60)

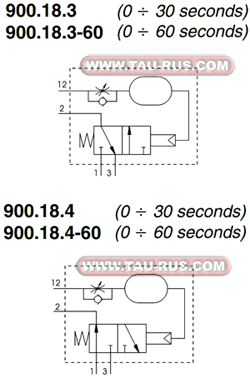

Схема работы таймеров 900.18.3, 900.18.4
Схемы таймеров 900.18.3, 900.18.4

Таймер пневматический 900.18.3(.60), 900.18.4(.60) (пневмоклапан выдержки времени) представляет собой устройство запускающееся на "счёт" сразу после подачи давления в канал управления (порт 12). По истечении установленного времени, происходит появление или исчезновение сигнала на выходе (порт 2) в зависимости от исполнения таймера. Давление на вход (порт 1) подаётся постоянно. Время появления или исчезновения сигнала на выходе (порт 2) устанавливается регулировкой встроенного дросселя. Для перезапуска таймера нужно сбросить в атмосферу давления с порта 12.
— Максимальное рабочее давление 10 бар, температура эксплуатации -5...+70 ° C.

Размеры таймеров 900.18.3(.60), 900.18.4(.60)

Размеры таймеров 900.18.3(.60), 900.18.4(.60)

Технические характеристики таймеров 900.18.3(.60), 900.18.4(.60)

Параметр ед. изм. Наименование изделия
Таймер 900.18.3(.60) Таймер 900.18.4(.60)
Исполнение - Нормально-закрытый Нормально-открытый
Время отсчёта с 900.18.3: 0...30, 900.18.3.60: 0...60 900.18.4: 0...30, 900.18.4.60: 0...60
Расход нл/мин 130
Среда - Отфильтрованный воздух
Рабочее давление бар 4...10
Рабочая температура °C -5...+70
Присоединение дюйм 1/8

Пример обозначения пневматичесмкого таймера при заказе:
900.18.3 - ПНЕВМОКЛАПАН выдержки времени Н.З., 0--30сек
900.18.3-60 - ПНЕВМОКЛАПАН выдержки времени Н.З., 0--60сек
900.18.4 - ПНЕВМОКЛАПАН выдержки времени Н.О., 0--30сек
900.18.4.60 - ПНЕВМОКЛАПАН выдержки времени Н.О., 0--60сек.
