// Пневмораспределители 8880.53(52,32)*, 8884.53(52,32)*

Пневматика /
Пневмораспределители //

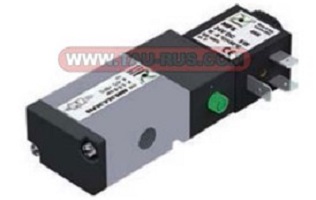

Пневмораспределители 8880.53(52,32)*, 8884.53(52,32)*

Пневмораспределители 8880.52.00.39.F00, 8880.52.00.35.F00, 8880.32.C.39.F00, 8880.53.31.35.F00, 8884.52.00.35.F00, 8884.52.00.39.F00, 8884.32.C.39.F00, 8884.53.31.35.F00

Пневмораспределители 8880.53(52,32)*, 8884.53(52,32)* являются самой современной модификацией классических золотниковых электропневматических распределителей. Предназначены для решения широкого круга задач пневмоуправления, где требуется высокая пропускная способность ( 790 и 890 нл/мин при 6 бар и ΔР=1 бар) при компактных размерах и высокая надежность. Корпус выполнен из алюминиевого сплава. Поставляется без установленной катушки. Присоединение G1/8" и G1/4".
Пневмораспределители 8880.53(52,32)*, 8884.53(52,32)* имеют большое количество вариантов исполнения. Возможность блочного монтажа пневмораспределителей 8880.52(53)*, 8884.52(53)* (типа 5/2 и 5/3). Ресурс 15 миллионов циклов. Рабочее давление: 1.5 … 8 бар. Температура эксплуатации: –5 … + 50 °С.

Условное обозначение пневмораспределителей 8880.*, 8884.*

8880 . 52 . 00 . 39 . F00   *   *   *

Не используется
Не используется
Не используется
Питание:
F00 = для установки катушек MF
Исполнение:
39 = моностабильный, пружинный возврат
35 = бистабильный
Функция:
A =   3/2 НО (только в исполнении 39)
C =   3/2 НЗ
00 = 5/2
31 = 5/3 ЗЦ (закрытые центра)
32 = 5/3 ОЦ (открытые центра)
33 = 5/3 НЦ (нагруженные центра)
Тип:
52 = 5/2
53 = 5/3
32 = 3/2
8880 = Распределитель электропневматический с расходом 790 нл/мин, присоединение G1/8, сброс G1/8
8884 = Распределитель электропневматический с расходом 890 нл/мин, присоединение G1/8, сброс G1/4

Разъёмы и катушки для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*

Катушки Разъемы
MF5 = 24V DC, 5.5W
MF56= 24V AC
MF57= 110V AC
МF58= 220V AC
Соленоиды для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)* 305.11.00  = стандартный, без светодиода
305.11.01L = cо светодиодом для 24V DC/AC
305.11.02L = cо светодиодом для 110V AC
305.11.03L = cо светодиодом для 220V AC
Разъёмы для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*

Плиты блочного монтажа для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*

Плиты блочного монтажа Заглушки
888.02 = 2-х местная
888.03 = 3-х местная
888.04 = 4-х местная
888.05 = 5-ти местная
888.06 = 6-ти местная
888.07 = 7-ми местная
888.08 = 8-ми местная
888.09 = 9-ти местная
888.10 = 10-ти местная
888.12 = 12-ти местная
888.16 = 16-ти местная
Плиты блочного монтажа для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)* 888.00 = заглушка Заглушка для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*

Другие принадлежности для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*

Торцевой модуль с 37-PIN разъемом, IP65 Торцевой модуль с 25-PIN разъемом, IP65
888M.37.10 888M.37.10 Торцевой модуль с 37-PIN разъемом, IP65 для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)* 888M.25.10 888M.25.10 Торцевой модуль с 25-PIN разъемом, IP65 для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*
Модуль электропитания под 2 распределителя Шина электроподводящая PNP 24V DC (левая)
888M.04.BM 888M.04.BM Модуль электропитания под 2 распределителя для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)* 888M.04.00 = 4-х местная
888M.08.00 = 8-ми местная
888M.12.00 = 12-ти местная
888M.16.00 = 16-ти местная
888M.04(08,12,16).00 Шина электроподводящая PNP 24V DC (левая) для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*
Заглушка Шина электроподводящая PNP 24V DC (правая)
888M.22.PC 888M.22.PC Заглушка для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)* 888M.04.01 = 4-х местная
888M.08.01 = 8-ми местная
888M.12.01 = 12-ти местная
888M.16.01 = 16-ти местная
888M.04(08,12,16).01 Шина электроподводящая PNP 24V DC (правая) для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*
Заглушка электроканала Прокладка катушки
888M.T 888M.T Заглушка электроканала для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)* 888M.22.G 888M.22.G Прокладка катушки для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*
Кабель с 25-PIN разъемом, IP65, 3 метра Кабель с 37-PIN разъемом, IP65
2300.25.03.90 = 90 град.
2300.25.03.10 = 0 град.
2300.25.03.90(10) Кабель с 25-PIN разъемом, IP65, 3 метра для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)* 2300.37.03.90 = 90 град.
2300.37.03.10 = 0 град.
2300.37.03.90(10) Кабель с 37-PIN разъемом, IP65 для пневмораспределителей 8880.53(52,32)*, 8884.53(52,32)*

   Пример обозначения пневмораспределителей и принадлежностей при заказе:
8880.52.00.39.F00 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/2 - G1/8'', 790 нл/мин, ЭлПнУправление - пружина, под катушку типа MF
8880.52.00.35.F00 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/2 - G1/8'', 790 нл/мин, ЭлПнУправление двухстороннее, под катушку типа MF
8880.32.C.39.F00 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 3/2НЗ - G1/8'', 790 нл/мин, ЭлПнУправление - пружина, под катушку типа MF
8880.53.31.35.F00 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/3 ЗЦ - G1/8'', 790 нл/мин, ЭлПнУправление двухстороннее, под катушку типа MF
8884.52.00.35.F00 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/2 - G1/4'', 890 нл/мин, ЭлПнУправление двухстороннее, под катушку типа MF
8884.52.00.39.F00 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/2 - G1/4'', 890 нл/мин, ЭлПнУправление - пружина, под катушку типа MF
8884.32.C.39.F00 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 3/2НЗ - G1/4'', 890 нл/мин, ЭлПнУправление - пружина, под катушку типа MF
8884.53.31.35.F00 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/3 ЗЦ - G1/4'', 890 нл/мин, ЭлПнУправление двухстороннее, под катушку типа MF
888.03 - ПЛИТА КОЛЛЛЕКТОРНАЯ на 3 места
MF5 - СОЛЕНОИД, 24VDC, 5Вт
MF58 - СОЛЕНОИД, 220V AC
