// Пневмораспределители 824.52.*, 824.53.*

Пневматика /
Пневмораспределители //

Пневмораспределители 824.52.*, 824.53.*

Пневмораспределители 824.53.31.3.5.M2, 824.53.32.3.5.M2, 824.52.3.5.M2, 824.52.3.6.M2, 824.52.3.9.M2, плиты 824.03(00,01,02,04,05,06,07,08,09,10)

— Золотниковые электропневматические распределители 824.53.31.3.5.M2, 824.53.32.3.5.M2, 824.52.3.5.M2, 824.52.3.6.M2, 824.52.3.9.M2 (и другие исполнения) представляют собой воплощение концепции по развитию распределителей для общепромышленного применения, сочетающих высокие расходные и ресурсные характеристики, а также легкость, компактные размеры и конкурентные цены. Они имеют корпус из термопластичного полиэстера с латунными резьбовыми вставками для присоединительных фитингов и сбалансированную золотниковую систему.
Пневмораспределители 824.52.*, 824.53.* имеют интересную техническую особенность — переворачивая специальную прокладку между пилотом и собственно корпусом распределителя на 180 °, питание управления может быть изменено с внутреннего на внешнее и наоборот.
Пневмораспределители 824.52.*, 824.53.* обеспечивают расход 1350 нл/мин (для типа 5/2) и 940 нл/мин для типа 5/3. Присоединение G1/4". Возможность блочного монтажа. Ресурс 10...15 миллионов циклов. Рабочее давление: 2 … 10 бар. Температура эксплуатации: –5 … + 50 °С.

Условное обозначение пневмораспределителей 824.52.*, 824.53.*

824 . 52 . 3 . 9 . M2   *   *   *

Не используется
Не используется
Не используется
Питание:
M2 = под катушку MB*
Исполнение:

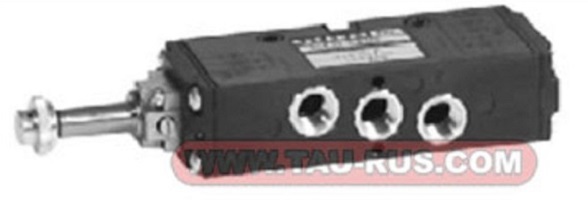

9 = моностабильный, пружинный возврат (для 5/2)
6 = моностабильный, пневмовозврат (для 5/2)

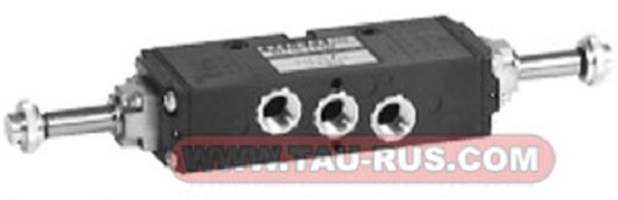

5 = бистабильный (для 5/2 и 5/3)
Управление:
3 = электроуправляемый
Тип:
52 =       5/2
53.31 = 5/3 ЗЦ (закрытые центра)
53.32 = 5/3 ОЦ (открытые центра)
53.33 = 5/3 НЦ (нагруженные центра)
824 = Распределитель электропневматический с расходом 1350 нл/мин (5/2) и 940 нл/мин (5/3) (при 6 бар и ΔP=1 бар), присоединение G1/4, технополимер

Разъёмы и катушки для пневмораспределителей 824.52.*, 824.53.*

Катушки Разъемы
MB4 = 12V DC
MB5 = 24V DC, 5.5W
MB9 = 24V DC, 2W
MB56= 24V AC
MB57= 110V AC
МB58= 220V AC
Соленоиды для пневмораспределителей 824.52.*, 824.53. 305.11.00  = стандартный, без светодиода
305.11.01L = cо светодиодом для 24V DC/AC
305.11.02L = cо светодиодом для 110V AC
305.11.03L = cо светодиодом для 220V AC
Разъёмы для пневмораспределителей 824.52.*, 824.53.

Плиты блочного монтажа для пневмораспределителей 824.52.*, 824.53.*

Плиты блочного монтажа Заглушки
824.02 = 2-х местная
824.03 = 3-х местная
824.04 = 4-х местная
824.05 = 5-ти местная
824.06 = 6-ти местная
824.07 = 7-ми местная
824.08 = 8-ми местная
824.09 = 9-ти местная
824.10 = 10-ти местная
Плиты блочного монтажа для пневмораспределителей 824.52.*, 824.53.* 824.00 = заглушка Заглушка для пневмораспределителей 824.52.*, 824.53.*

   Пример обозначения пневмораспределителей и принадлежностей при заказе:
824.53.31.3.5.M2 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/3 ЗЦ G1/4'', ЭлПнУправление двухстороннее
824.53.32.3.5.M2 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/3 ОЦ G1/4'', ЭлПнУправление двухстороннее-Пружина
824.52.3.5.M2 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/2 G1/4'', ЭлПнУправление двухстороннее, 1350 нл/мин
824.52.3.6.M2 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/2 G1/4'', ЭлПнУправление-ПнВозврат
824.52.3.9.M2 - ПНЕВМОРАСПРЕДЕЛИТЕЛЬ 5/2 G1/4'', ЭлПнУправление-Пружина
824.00 - ПЛИТА -ЗАГЛУШКА
824.08 - ПЛИТА КОЛЛЕКТОРНАЯ на 8 мест
824.04 - ПЛИТА КОЛЛЕКТОРНАЯ на 4 мест
824.03 - ПЛИТА КОЛЛЕКТОРНАЯ на 3 места
