Миниатюрные распределители 2/2, 3/2, 5/2, 5/3 под трубку 4мм. Серия 104

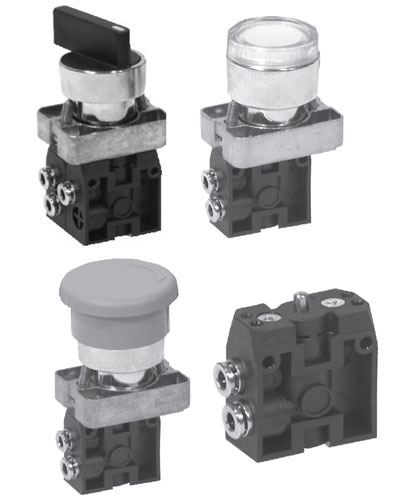

Миниатюрные распределители 2/2, 3/2, 5/2, 5/3 под трубку 4мм. Серия 104 Миниатюрные распределители 2/2, 3/2, 5/2, 5/3 под трубку 4мм

Серия 104 миниатюрных распределителей PNEUMAX была разработана как экономичное дополнение к серии 105 миниатюрных распределителей, которые приведены далее. Их малые размеры и встроенные цанговые фитинги под трубку с внешним диаметром Ø 4мм позволяют устанавливать даже в труднодоступных местах. При заказе можно выбрать исполнение с боковым или нижним расположением фитингов.Распределители доступны в исполнениях 2/2, 3/2, 5/2 и 5/3.      Пяти линейные распределители собраны из двух 3-х линейных распределителей, имеющих общий вход подвода давления.      Кроме пневматического управления, переключение распределителя может осуществляться различными кнопками и рычагами.      Дополнительной особенностью данной серии является возможность использования электрических выключателей со стандартными кнопками и выключателями Конструктивные особенности: Корпус и крышки - усиленный технополимер. Устройства переключения кнопки и тумблер - пластик, остальное - металл. Уплотнения - пербунан (NBR). Проставки - пластик. Золотник - никилерованная сталь. Возвратная пружина - нержавеющая сталь AISI 302. Применение и обслуживание: Следите, чтобы рабочие условия (давление сжатого воздуха, темепература и т.д.) соответствовали техническим требованиям. Добавление в сжатый воздух распылённого масла позволяет снизить износ уплотнений. Используйте масло PNEUMOIL01 или MAGNA GC32 фирмы Castrol. В зависимости от условий эксплуатации ресурс распределителей составляет 10...15 миллионов циклов. Пневмораспределители 104 серии: 2/2 - 3/2 Плунжер - Пружинный возврат 2/2 - 3/2 Пневмоуправление - Пружинный возврат 2/2 - 3/2 Кнопка - Пружинный возврат 2/2 - 3/2 Кнопка высокая - Пружинный возврат 2/2 - 3/2 Кнопка 2-х позиционная (с фиксацией) 2/2 - 3/2 Кнопка-"грибок" 2-х позиционная ("аварийная") 2/2 - 3/2 Переключатель 2-х позиционный (короткая ручка) 2/2 - 3/2 Переключатель 2-х позиционный (длинная ручка) 2/2 - 3/2 Переключатель с ключом, 2-х позиционный 2/2 - 3/2 Рычаг с роликом - Пружинный возврат 2/2 - 3/2 Рычаг с роликом - Пружинный возврат (подшипник в качестве ролика) 2/2 - 3/2 "Ломающийся" рычаг - Пружинный возврат 5/2 Кнопка - Пружинный возврат 5/2 Кнопка 2-х позиционная (с фиксацией) 5/2 Кнопка высокая - Пружинный возврат 5/2 Кнопка-"грибок" 2-х позиционная ("аварийная") 5/2 - 5/3 Переключатель 2-х или 3-х позиционный (короткая ручка) 5/2 - 5/3 Переключатель 2-х или 3-х позиционный (длинная ручка) 5/2 - 5/3 Переключатель с ключом, 2-х или 3-х позиционный Дополнительные аксессуары

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
К МИНИАТЮРНЫМ РАСПРЕДЕЛИТЕЛЯМ PNEUMAX
ПОД ТРУБКУ Ø 4 ММ.
ИСПОЛНЕНИЯ 2/2, 3/2, 5/2, 5/3

     Пример условного обозначения:

Пневмораспределитель 104.22.6.25.LC
Пневмораспределитель 104.22.6.31.LC
Пневмораспределитель 104.22.6.23/1.LC
Пневмораспределитель 104.32.6.23/4.PC

     В заказе необходимо правильно указывать маркировку пневмораспределителей или их аксессуаров:

Пневмораспределитель 104.22.6.22/1.LC
Пневмораспределитель 104.22.3.1.LC
Пневмораспределитель 104.22.2.1/1.LC
Ролик с рычагом 104.2.1
Кнопка-"грибок" 104.6.25
