Пневмораспределители ПЭК-3/2,5-31, ПЭК-3/2,5-61 (3/2 с электромагнитным управлением)

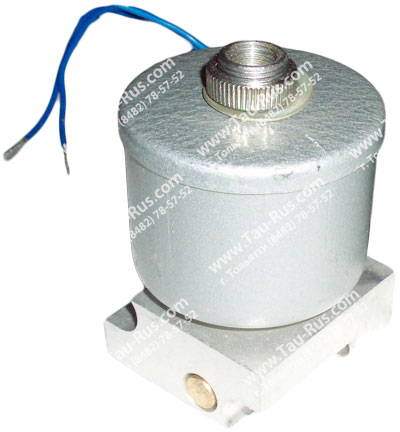

Пневмораспределители (клапаны) ПЭК-3/2,5-31, ПЭК-3/2,5-61Пневмоклапаны ПЭК-3/2,5-31, ПЭК-3/2,5-61      Пневмораспределители ПЭК3/2,5-31, ПЭК3/2,5-61 Ду=2,5 мм являются пневмораспределителями 3/2 c боковым стыковым присоединением, применяются в качестве пилотных клапанов для пневмораспределителей У71.
     Стыковая плита пневмораспределителей ПЭК 3/2,5-31, ПЭК 3/2,5-61 имеет два рабочих отверстия на одной боковой стороне основания и кнопку для ручного управления. На основании плиты крепится электромагнитная катушка (стандарт 24 В постоянного тока, но возможны и другие варианты напряжений, например, 110 В постоянного тока).
     Пневмораспределители (пилотные клапаны) ПЭК-3-2,5-31, ПЭК-3-2,5-61... работают на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленные мелкодисперсные капельки масла кинематической вязкостью 10-35 сантистокс при положительной температуре 1-50 °C.

     Основные параметры пневмораспределителей (клапанов) ПЭК 3-2,5-31, ПЭК 3-2,5-61:
     - диаметр условного прохода равен 2,5 мм;
     - пропускная способность не менее 0,12 м³/ч;
     - присоединение стыковое боковое;
     - исполнение: ручное (кнопочное) управление.

     Одно из основных назначений клапанов ПЭК 3-2,5-31, ПЭК 3-2,5-61 - в качестве пилотов в конструкции клапанов сблокированных сдвоенных трёхходовых У71-22А (У71-24А, У71-26А).

Технические характеристики пневмораспределителей ПЭК3/2,5-31, ПЭК3/2,5-61

Наименование параметра Значение
Диаметр условного прохода, мм 2,5
Ном. / мин. давление, МПа 1,0 / 0,1
Пропускная способность (Кv) не менее, м³/ч 0,12
Время срабатывания не более, с:
-вкл. / выкл. на постоянном токе
-вкл. и выкл. на переменном токе

0,025 / 0,012
0,012
Утечка воздуха из полостей не более, см³/мин 5
Макс. число переключений в минуту 500
Ном. напряжение питания, В 24, 110 пост. ток
Ном. потребляемая мощность, Вт 12
Превышение температуры катушки над t окр. воздуха не более, °С 85
Масса не более, кг 0,5

Габаритные и присоединительные размеры пневмораспределителей ПЭК3/2,5-31, ПЭК3/2,5-61

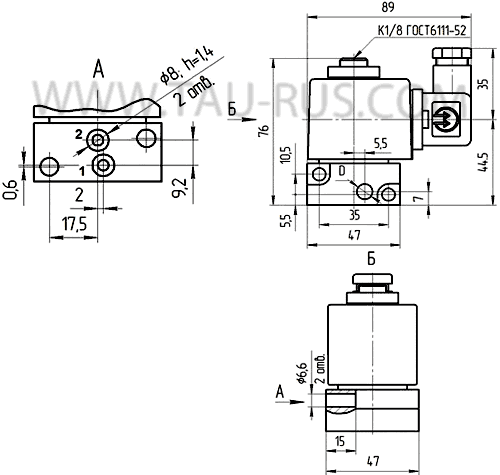

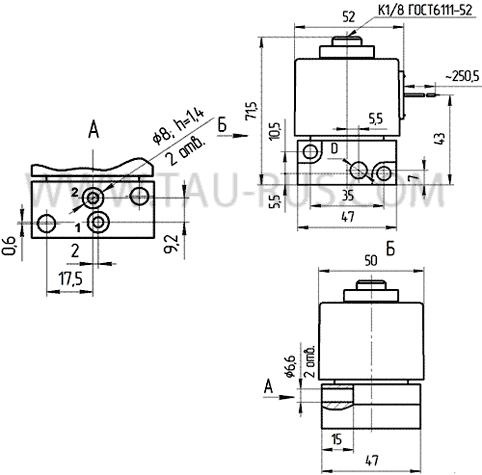

Размеры ПЭК-3/2,5-31Пневмораспределитель (клапан) ПЭК-3/2,5-31 Размеры ПЭК-3/2,5-61Пневмораспределитель (клапан) ПЭК-3/2,5-61

     Пример условного обозначения пневмораспределителя с электромагнитным управлением 3/2, исполнение корпуса по присоединению к пневмосети боковое стыковое, с кнопочным ручным управлением, присоединение к электросети с постоянным напряжением 24 В, климатического исполнения для районов с умеренным и холодным климатом, категория размещения 4:
     Пневмораспределитель ПЭК 3/2,5-31 УХЛ4
