Пневмораспределитель трехлинейный c ЭМУ П-Р13Э-12/10, П-Р13Э-16/10, П-Р13Э-20/10, П-Р13Э-25/10, П-Р13Э-32/10, П-Р13Э-40/10

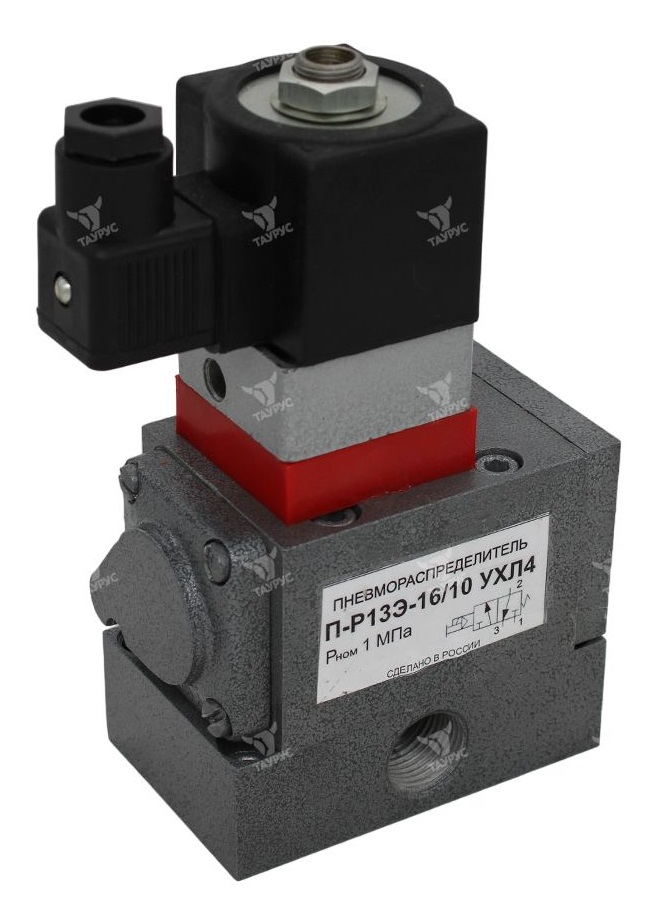

Пневмораспределители П-Р13Э-12/10, П-Р13Э-16/10, П-Р13Э-20/10, П-Р13Э-25/10, П-Р13Э-32/10, П-Р13Э-40/10    Пневмораспределители П-Р13Э-..., трехлинейные, с условным проходом 12; 16; 20; 25; 32 и 40 мм с односторонним электропневматическим управлением и пружинным возвратом предназначены для коммутации пневматических сигналов в пневмоприводах различного назначения и рассчитаны на работу с цилиндрами больших диаметров (до 250мм), обеспечивая высокие скорости перемещения штока цилиндра.
   Пневмораспределители П-Р13Э-... рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
    Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Пневмораспределители П-Р13Э-16/10-01, П-Р13Э-25/10-01, П-Р13Э-40/10-01

Структура условного обозначения пневмораспределителей П-Р13Э...

П-Р13 - Э   ХХ/10 - Х   ХХХ   4

Категория размещения по ГОСТ 15150 (4)
Климатическое исполнение по ГОСТ 15150 (УХЛ, О)
01 - стыковое присоединение пневмолиний; без индекса - присоединение резьбовое
Условный проход
Электропневматическое управление
Тип пневмораспределителя

Основные технические характеристики пневмораспределителей П-Р13Э...

Параметры Типоразмеры
П-Р13Э-12/10 П-Р16Э-12/10 П-Р13Э-16/10-01 П-Р13Э-20/10 П-Р13Э-25/10 П-Р13Э-25/10-01 П-Р13Э-32/10 П-Р13Э-40/10 П-Р13Э-40/10-01
1 .Условный проход, мм 12 16 16 20 25 25 32 40 40
2.Номинальное давление, МПа 1.0
3. Минимальное рабочее давление, МПа, не более 0.25
4. Минимальное давление управления, МПа, не более 0.2
5.Пропускная способность, Kv*, м /ч, не менее 3.7 3.7 3.7 9.3 9.3 9.3 15.0 15.0 15.0
6. Время включения, с, не более 0.04 0.04 0.004 0.05 0.05 0.05 0.09 0.09 0.09
7. Время выключения, с, не более 0.06 0.06 0.06 0.07 0.07 0.07 0.13 0.13 0.13
8. Максимальное число срабатываний в минуту, не менее 350 350 350 350 350 350 150 150 150
9. Номинальное напряжение питания, В
- постоянного тока
- переменного тока частотой 50Гц
- переменного тока частотой 60Гц

12,24,48,110
12,24.36,48,110,220,380
110,220
10. Номинальная потребляемая мощность, не более
- постоянного тока, Вт
- переменного тока частотой 50Гц, ВА
- переменного тока частотой 60Гц, ВА


12
21
28
11. Масса, кг, не более 2.19 2.19 2.15 4.18 4.18 4.08 8.78 8.78 8.28

*Kv определяется по ГОСТ14691-69

   Пример записи условного обозначения распределителя трехлинейного, с электропневматическим управлением и пружинным возвратом, с условным проходом 20 мм, с резьбовым присоединением пневмолиний, климатического исполнения УХЛ, категории размещения 4:

- пневмораспределитель П-Р13 Э-20/10 УХЛ4

   - то же, для распределителя с условным проходом 16 мм, со стыковым присоединением пневмолиний, климатического исполнения О, категории размещения 4:

- пневмораспределитель П-Р13Э-16/10-01 О.4
