Пневмораспределители 5РМ-6 (Ду=6, со стыковой поверхностью по стандарту ISO 5599/1, размер 1)

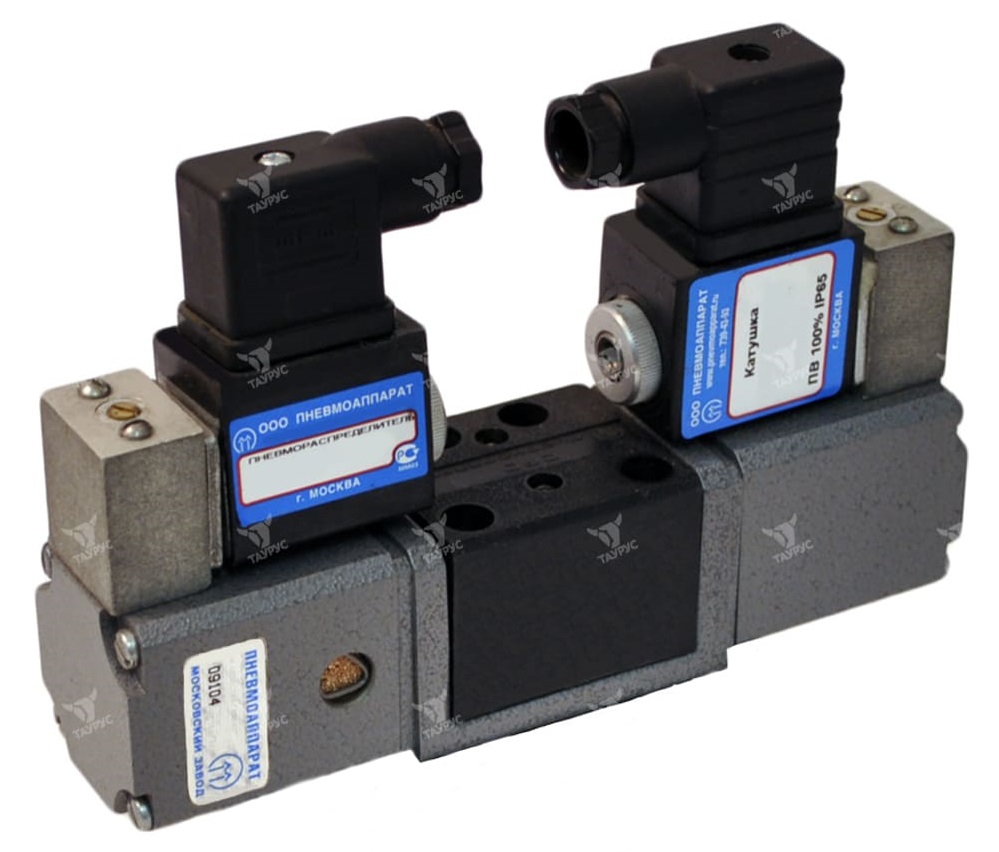

Пневмораспределители 5Р2-212-12, 5Р2-232-12, 5Р2-311-12, 5Р2-331-12, 5Р2-332-12
Пневмораспределители 5РМ-6
     Пневмораспределители пятилинейные 5РМ-6 с условным проходом Ду=6 мм двухпозиционные и трехпозиционные с пневматическим и электропневматическим с односторонним или двухсторонним управлением, пружинным и пневматическим возвратом в исходное положение предназначены для изменения управлением потоков сжатого воздуха в пневматических системах промышленного оборудования.

     Общая информация о пневмораспределителях 5РМ-6:
     - стыковая поверхность распределителей типа 5РМ-6 соответствует размеру 1 стандарта ИСО 5599/1;
     - конструкция распределительного устройства: цилиндрический золотник;
     - рабочая среда сжатый воздух с номинальным давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм²/с (сантистокс) при температуре 50 °С;
     - климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150;
     - виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988;
     - распределители могут быть установлены в любом пространственном положении
.

Структура условного обозначения пневмораспределителей 5РМ-6

5РМ - 6 - ХХХ - Х   УХЛ4

                            - климатическое исполнение

                      Способ присоединения пневмолиний (размер монтажной поверхности по ИСО 5599/1)::
0 - стыковое без плиты;
1 - стыковое с плитой

                Пневмосхема (смотри таблицу и графические изображения ниже)

            6 - условный проход

    Тип пневмораспределителя

Основные характеристики пневмораспределителей типа 5РМ-6

Исполнение Усл. проход, мм Ном. давление, МПа Мин. рабочее давление, МПа Мин. давление управления, МПае Пропускная способн., м³/ч Макс. число срабатыв. в мин. Время срабатыв. не более вкл/выкл, с Ном. напряж. питания, В Ном. потребл. мощность пост./перем. тока, Вт Масса, кг
Пневмораспределитель 5РМ-6-211-0
Пневмораспределитель 5РМ-6-211-1
6 1,0 0,2 0,2+0,4*Рраб 0,9 300 - 24, 110, 220 7/9 0,36
Пневмораспределитель 5РМ-6-212-0
Пневмораспределитель 5РМ-6-212-1
0,1 0,2 0,9 - 0,29
Пневмораспределитель 5РМ-6-213-0
Пневмораспределитель 5РМ-6-213-1
0,1 0,14 0,9 - 0,36
Пневмораспределитель 5РМ-6-214-0
Пневмораспределитель 5РМ-6-214-1
0,1 0,2 0,9 - 0,36
Пневмораспределитель 5РМ-6-231-0
Пневмораспределитель 5РМ-6-231-1
0,2 - 0,9 0,063/0,100 0,67
Пневмораспределитель 5РМ-6-232-0
Пневмораспределитель 5РМ-6-232-1
0,2 - 0,9 0,063/0,063 0,69
Пневмораспределитель 5РМ-6-233-0
Пневмораспределитель 5РМ-6-233-1
0,35 - 0,9 0,063/0,100 0,59
Пневмораспределитель 5РМ-6-311-0
Пневмораспределитель 5РМ-6-311-1
0,2 0,2 0,9 - 0,29
Пневмораспределитель 5РМ-6-312-0
Пневмораспределитель 5РМ-6-312-1
0,1 0,2 0,9 - 0,36
Пневмораспределитель 5РМ-6-331-0
Пневмораспределитель 5РМ-6-331-1
0,2 - 0,8 0,063/0,063 1,16
Пневмораспределитель 5РМ-6-332-0
Пневмораспределитель 5РМ-6-332-1
0,2 - 0,8 0,063/0,063 1,16
Пневмораспределитель C5РМ-6-212-0
Пневмораспределитель C5РМ-6-212-1
0,1 0,1 0,9 - 0,44

Графическое обозначение применяемых схем распределения воздуха в пневмораспределителях 5РМ-6

Пневмосхема распределителя 5РМ-6-211
Пневмосхема 211
Пневмосхема распределителя 5РМ-6-212
Пневмосхема 212
Пневмосхема распределителя 5РМ-6-213
Пневмосхема 213
Пневмосхема распределителя 5РМ-6-214
Пневмосхема 214
Пневмосхема распределителя 5РМ-6-231
Пневмосхема 231
Пневмосхема распределителя 5РМ-6-232
Пневмосхема 232
Пневмосхема распределителя 5РМ-6-233
Пневмосхема 233
  Пневмосхема распределителя 5РМ-6-311
Пневмосхема 311
Пневмосхема распределителя 5РМ-6-312
Пневмосхема 312
  Пневмосхема распределителя 5РМ-6-331
Пневмосхема 331
Пневмосхема распределителя 5РМ-6-332
Пневмосхема 322

     Пример условного обозначения распределителя двухпозиционного с двухсторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом, с монтажной плитой с размером стыковой поверхности 1, с присоединением к электросети через разъем, для переменного тока с частотой 50 Гц и номинальным напряжением 220В, климатического исполнения УХЛ 4:
     Пневмораспределитель 5РМ-6-232-1 (220) УХЛ4
