// Пневмораспределители 5Р2-231-12-0-1, 5Р2-233-12-0-1

Пневматика /
Пневмораспределители //

Пневмораспределители 5Р2 231-12-0-1, 5Р2-233-12-0-1

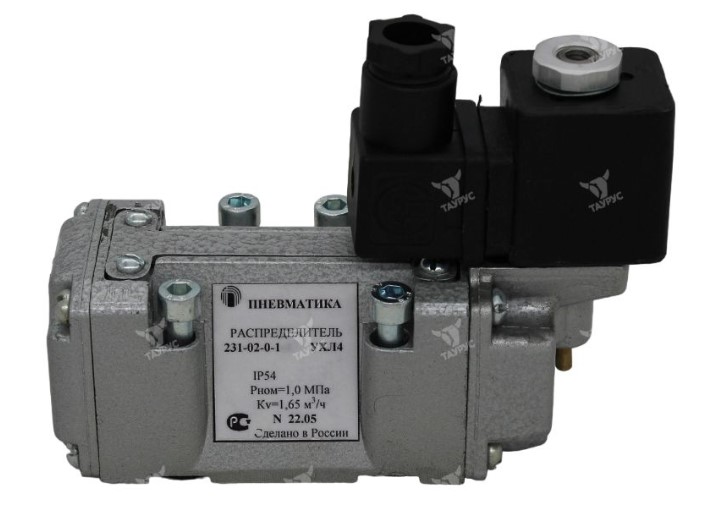

Пневмораспределители 5Р2.231, 5Р2.233 (5Р2 231-12(02)-0-1, 5Р2-233-12(02)-0-1)Пневмораспределители 5Р2-231-12-0-1, 5Р2-233-12-0-1      Пневмораспределители пятилинейные с односторонним электроуправлением (с одним электромагнитом П-ЭПР3) 5Р2-231-...2, 5Р2-233-...2 предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневматических системах, работающих при давлении сжатого воздуха до 1 МПа (10 бар).
     Выпускаются данные распределители с двухсторонним электроуправлением как со стыковым (без монтажной плиты) присоединением: 5Р2.231-02, 5Р2.233-02, так и на плитах для трубного монтажа: 5Р2.231-12, 5Р2.233-12. Смотреть паспорт на пневмораспределители 5Р2.
     Отверстия для присоединений внешний пневмолиний распределителей с монтажной плитой маркируются следующими цифрами:
     1 - для подвода воздуха;
     2 и 4 - для выхода к потребителю;
     3 и 5 - для выхода в атмосферу;
     12 - для подвода давления управления, при наличии которого соединяются линии 1 и 2, 4 и 5;
     14 - для подвода давления управления, при наличии которого соединяются линии 1 и 4, 2 и 3.

     Для пневмораспределителей 5Р2 без монтажной плиты размер стыковой поверхности 2 - по ДСТУ 2144-93 (ГОСТ 30016-93).
     Распределители 5Р2 применяются в пневматических системах, работающих при давлении сжатого воздуха до 1,0 МПа (10 кгс/см2), очищенного не грубее 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло вязкостью 10—35 мм2/c (10—35 сСт) при температуре 50 0С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температура 20 0С, давление 101325 Па).
     Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом.
     Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988.
     Степень защиты оболочки электромагнита распределителей с электромагнитным управлением — IP 54 по ГОСТ 14254.
     Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды не более 85 0С.
     Размер монтажной поверхности — 2 по ИСО 5599/1.
     Монтажное расположение пневмораспределителей - любое.

     Примечание: пневмораспределители, поставляемые без монтажной плиты комплектуются следующими монтажными частями:
     - винт ГОСТ 11738-84 М6-6gx45.66.019 - 4 шт.;
     - прокладка - 1 шт.

Фотографии пневмораспределителей и монтажной плиты

Параметры и фото пневмораспределителя 5Р2-231-12-0-1-А110 УХЛ4
5Р2-231-12-0-1-А110 УХЛ4
Плита монтажная 5Р2-12
Плита монтажная 5Р2-12

Структура условного обозначения пневмораспределителей 5Р2

5Р2 - ХХХ - Х2 - 0 - 1 - ХХХХ - Х4
                    Вид климатического исполнения по ГОСТ 15150-69
Род, частота, номинальное напряжение электрического тока:
А— переменный ток, 50 Гц (24, 36,110,220, 380В);
Б — переменный ток, 60 Гц (110, 220В);
Д — постоянный ток (12, 24, 48, 110В).
Способ присоединения к электросети: 1 —разъем
0 — без индикации управляющего сигнала
Способ присоединения пневмолиний (размер монтажной поверхности по ИСО 5599/1):
0 — стыковое без плиты;
1 — стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой КЗ/8" ГОСТ 6111
Пневмосхема (смотри на чертёже пневмораспределителя ниже)
Тип пневмораспределителя (условный проход 10 мм)

Основные характеристики пневмораспределителя типа 5Р2

Параметр Значение
Условный проход, мм 10
Номинальное давление, МПа 1,0
Пропускная способность, Кv, м3/ч, не менее:
- двухпозиционных;
- трёхпозиционных

1,65
0,85
Время срабатывания, с, не более:
- включение;
- выключение

0,08
0,13
Общая утечка воздуха из полостей распределителя, см³/мин, не более 80
Максимальное число срабатываний, 1/с 4
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц 12,24,48,110 / 24,36,110,220,380 / 110,220
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА 7 / 9 / 12
Средняя наработка до отказа, циклов, не менее 1*106
Полный средний ресурс, циклов, не менее 5*106
Масса, кг, не более, по исполнениям:
231-02-0-... / 231-12-0-...
233-02-0-... / 233-12-0-...

0,9 / 1,2
0,9 / 1,2

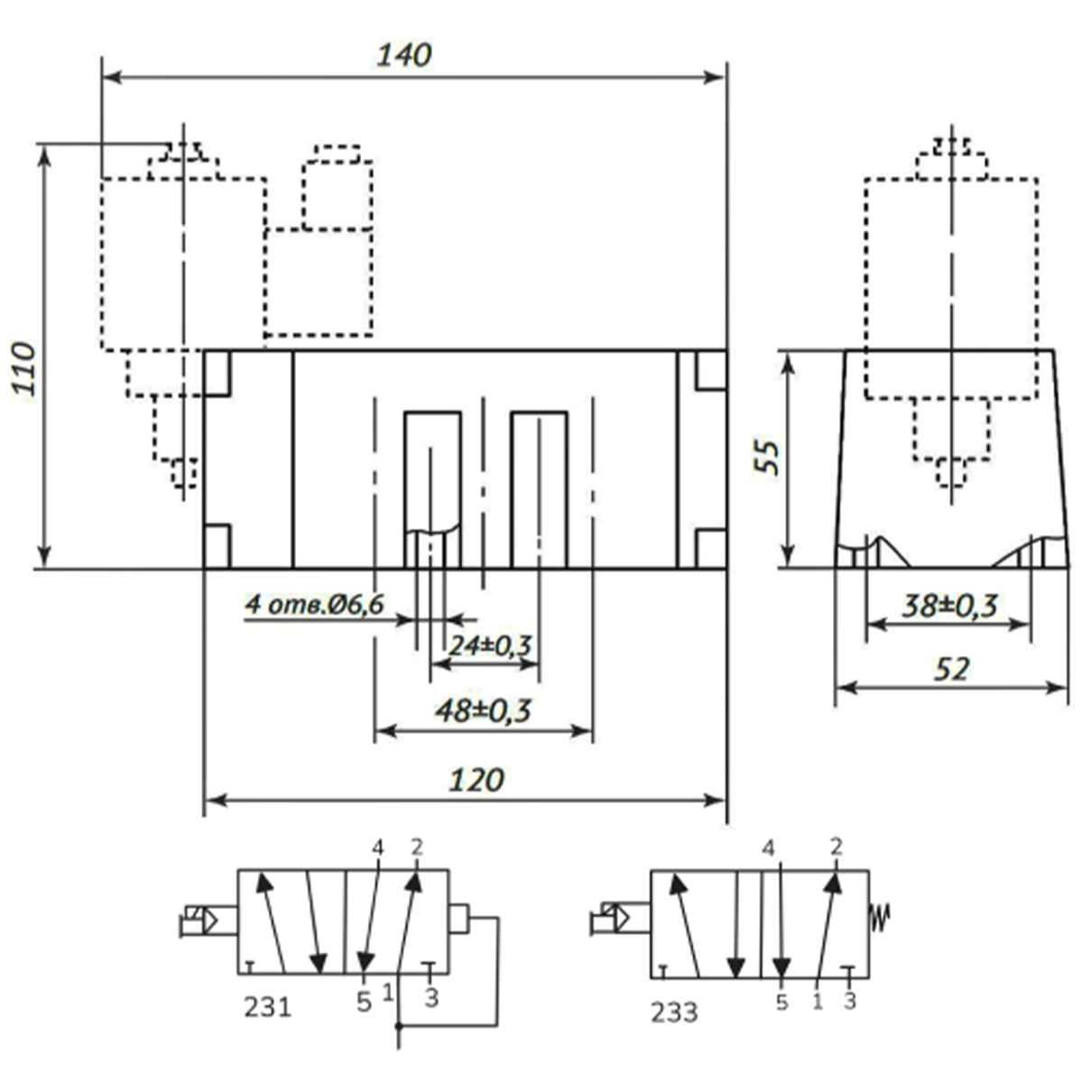

Размеры пневмораспределителей 5Р2-231-02-..., 5Р2-233-02-...

Размеры пневмораспределителей 5Р2-231-02-..., 5Р2-233-02-...

     Пример условного обозначения распределителя двухпозиционного с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом, с монтажной плитой с размером стыковой поверхности 2, без индикации управляющего сигнала, с присоединением к электросети через разъем, для переменного тока с частотой 50 Гц и номинальным напряжением 110В, для районов с умеренным и холодным климатом, категория размещения 4:
     Пневмораспределитель 5Р2.231-12-0-1-А110 УХЛ4

     Возможные варианты исполнения пневмораспределителя 5Р2 с односторонним электроуправлением:
     Пневмораспределитель 5Р2-231-12-0-1-А220, 5Р2-233-12-0-1-А220, 5Р2-231-12-0-1-А110, 5Р2-233-12-0-1-А110, 5Р2-231-02-0-1-А220, 5Р2-233-02-0-1-А220, 5Р2-231-02-0-1-Д24, 5Р2-233-02-0-1-Д24
