// Пневмораспределители 5Р2-232-12-0-1, 5Р2-331-12-0-1

Пневматика /
Пневмораспределители //

Пневмораспределители 5Р2-232-12(02)-0-1, 5Р2-331-12(02)-0-1,  ГОСТ 21251-85

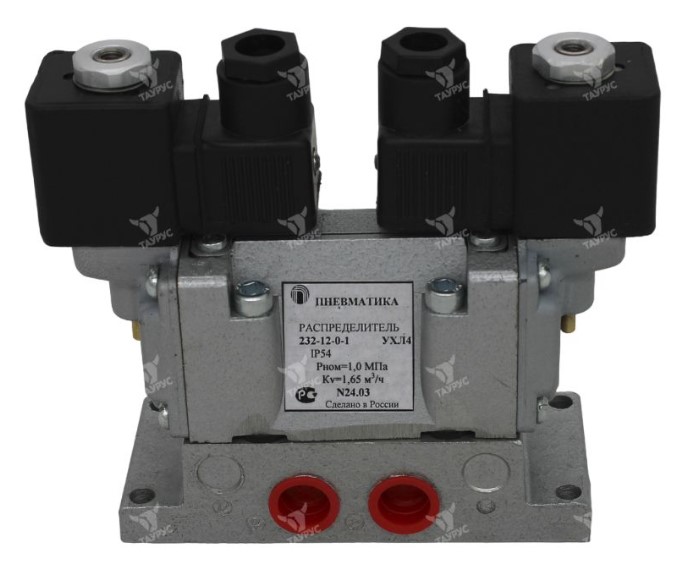

Пневмораспределители 5Р2-232-12-0-1, 5Р2-331-12-0-15Р2-232-12-0-1, 5Р2-331-12-0-1      Пневмораспределители пятилинейные с двухсторонним электроуправлением (с двумя электромагнитами) 5Р2-232-...2, 5Р2-331-...2 применяются для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах и системах управления.
     Выпускаются данные распределители с двухсторонним электроуправлением как со стыковым (без плиты) присоединением: 5Р2-232-02, 5Р2-331-02,  так и на плитах для трубного монтажа: 5Р2-232-12, 5Р2-331-12. Смотреть паспорт на пневмораспределители 5Р2.
     Отверстия для присоединений внешний пневмолиний распределителей с монтажной плитой маркируются следующими цифрами:
     1 - для подвода воздуха;
     2 и 4 - для выхода к потребителю;
     3 и 5 - для выхода в атмосферу;
     12 - для подвода давления управления, при наличии которого соединяются линии 1 и 2, 4 и 5;
     14 - для подвода давления управления, при наличии которого соединяются линии 1 и 4, 2 и 3.

     Для пневмораспределителей 5Р2 без монтажной плиты размер стыковой поверхности 2 - по ДСТУ 2144-93 (ГОСТ 30016-93).
     Распределители 5Р2 применяются в пневматических системах, работающих при давлении сжатого воздуха до 1,0 МПа (10 кгс/см2), очищенного не грубее 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло вязкостью 10—35 мм2/c (10—35 сСт) при температуре 50 0С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температура 20 0С, давление 101325 Па).
     Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150. Исполнение О - только для стран с тропическим климатом.
     Виброустойчивость и вибропрочность распределителей соответствуют II степени жесткости по ГОСТ 28988.
     Степень защиты оболочки электромагнита распределителей с электромагнитным управлением — IP 54 по ГОСТ 14254.
     Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды не более 85 0С.
     Размер монтажной поверхности — 2 по ИСО 5599/1.
     При монтаже распределителей 5Р2-212-... и 5Р2-232-... следует обеспечить горизонтальное положение оси золотника; монтажное расположение распределителей других схем - любое.

Фотографии пневмораспределителей и монтажной плиты

Параметры и фото пневмораспределителя 5Р2-232-12-0-1-А110 УХЛ4
5Р2-232-12-0-1-А110 УХЛ4
Параметры и фото пневмораспределителя 5Р2-232-02-0-1-А110 УХЛ4
5Р2-232-02-0-1-А110 УХЛ4
Плита монтажная 5Р2-12
Плита монтажная 5Р2-12

Структура условного обозначения пневмораспределителей 5Р2

5Р2 - ХХХ - Х2 - 0 - 1 - ХХХХ - Х4
                    Вид климатического исполнения по ГОСТ 15150-69
Род, частота, номинальное напряжение электрического тока:
А— переменный ток, 50 Гц (24, 36,110,220, 380В);
Б — переменный ток, 60 Гц (110, 220В);
Д — постоянный ток (12, 24, 48, 110В).
Способ присоединения к электросети: 1 —разъем
0 — без индикации управляющего сигнала
Способ присоединения пневмолиний (размер монтажной поверхности по ИСО 5599/1):
0 — стыковое без плиты;
1 — стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой КЗ/8" ГОСТ 6111
Пневмосхема (смотри таблицу ниже "Варианты исполнения...")
Тип пневмораспределителя (условный проход 10 мм)

Варианты исполнения пневмораспределителей 5Р2 с двухсторонним электроуправлением

Обозначение схем Исполнение
232 Двухпозиционный с двухсторонним электропневматическим управлением и ручным дублированием
331 Трехпозиционный с двухсторонним электропневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты

Основные характеристики пневмораспределителя типа 5Р2

Параметр Значение
Условный проход, мм 10
Номинальное давление, МПа 1,0
Пропускная способность, Кv, м3/ч, не менее:
- двухпозиционных;
- трёхпозиционных

1,65
0,85
Время срабатывания, с, не более:
- включение;
- выключение

0,08
0,13
Общая утечка воздуха из полостей распределителя, см³/мин, не более 80
Максимальное число срабатываний, 1/с 4
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц 12,24,48,110 / 24,36,110,220,380 / 110,220
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА 7 / 9 / 12
Средняя наработка до отказа, циклов, не менее 1*106
Полный средний ресурс, циклов, не менее 5*106
Масса, кг, не более, по исполнениям:
232-02-0-1... / 232-12-0-1...

1,0 / 1,5

Габаритные и присоединительные размеры пневмораспределителей 5Р2-232-02-...

Габаритные и присоединительные размеры пневмораспределителей 5Р2-232-02-...

Габаритные и присоединительные размеры пневмораспределителей 5Р2-331-02-...

Габаритные и присоединительные размеры пневмораспределителей 5Р2-331-02-...

     Пример условного обозначения распределителя двухпозиционного с двухсторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом, с монтажной плитой с размером стыковой поверхности 2, без индикации управляющего сигнала, с присоединением к электросети через разъем, для переменного тока с частотой 50 Гц и номинальным напряжением 220В, климатического исполнения УХЛ 4:
     Пневмораспределитель 5Р2.232-12-0-1-А220 УХЛ4 ТУ2-053-0223807-005-93

     Возможные варианты исполнения пневмораспределителя 5Р2 с двухсторонним электроуправлением:
     Пневмораспределитель 5Р2.232-12-0-1-Д24, 5Р2.232-12-0-1-А220, 5Р2.331-12-0-1-А110, 5Р2.331-12-0-1-А220,  5Р2.331-02-0-1-Д24,   5Р2.331-02-0-1-Д24
