// Пневмораспределители, ремкомплекты для пневмораспределителей

Пневматика /

Пневмораспределители

Пневмораспределители - служат для изменения направления, пуска или остановки в зависимости от управляющего воздействия потоков сжатого воздуха в линиях (каналах, трубопроводах), соединяющих устройства в пневматических системах.

Количество подводов и отводов (каналы управления не учитываются) определяют линейность (количество линий) пневмораспределителя. Наибольшее применение нашли Двух-, Трех-,Четырех и Пятилинейные распределители.

По количеству фиксированных положений распределительного элемента (обычно золотника) различают Двух-, Трех- и многопозиционные распределители. В промышленном оборудовании наибольшее распространение нашли 2-х позиционные (золотник под действием управляющего сигнала занимает одно из двух крайних положений) и 3-х позиционные (золотник под действием управляющего сигнала занимает одно из двух крайних положений, а при отсутствии воздействия - среднее (третье) положение).

Для описания пневмораспределителей используют обозначения в виде дроби:
2/2 - двухлинейный двухпозиционный пневмораспределитель (например П-РЭ-2/16);
3/2 - трехлинейный двухпозиционный пневмораспределитель (например П-РЭ-3/2,5-1426, П-РК 3.4);
4/2 - четырехлинейный двухпозиционный пневмораспределитель (например В64-34А-03);
4/3 - четырехлинейный трехпозиционный пневмораспределитель (например В71-24М-01);

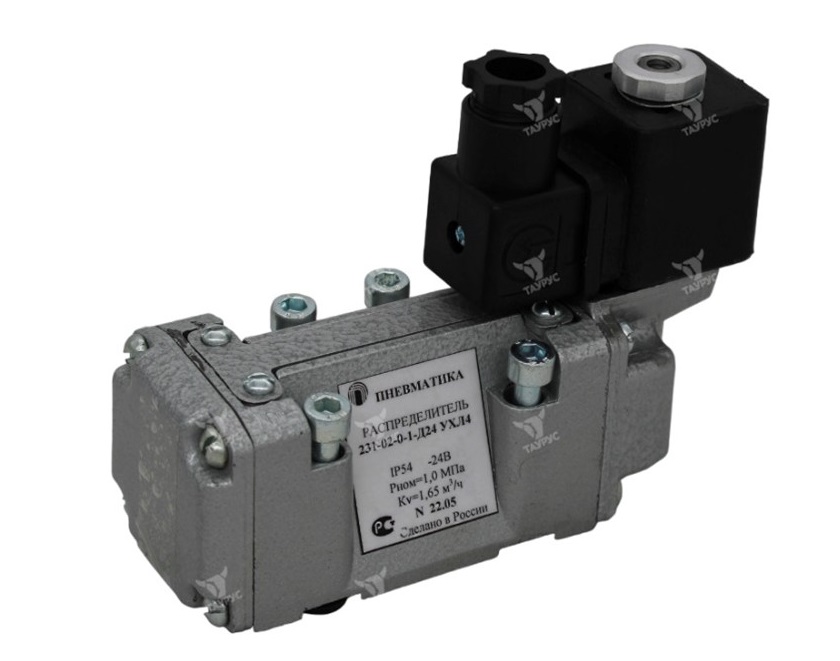

5/2 - пятилинейный двухпозиционный пневмораспределитель (например 5Р2 231-12-0-1);
5/3 - пятилинейный трехпозиционный пневмораспределитель (например 5Р2 331-12-0-1);
