Пневмораспределитель EVT317 | Распределитель EVT317-5DO-02F-Q, EVT317-4DO-02F-Q

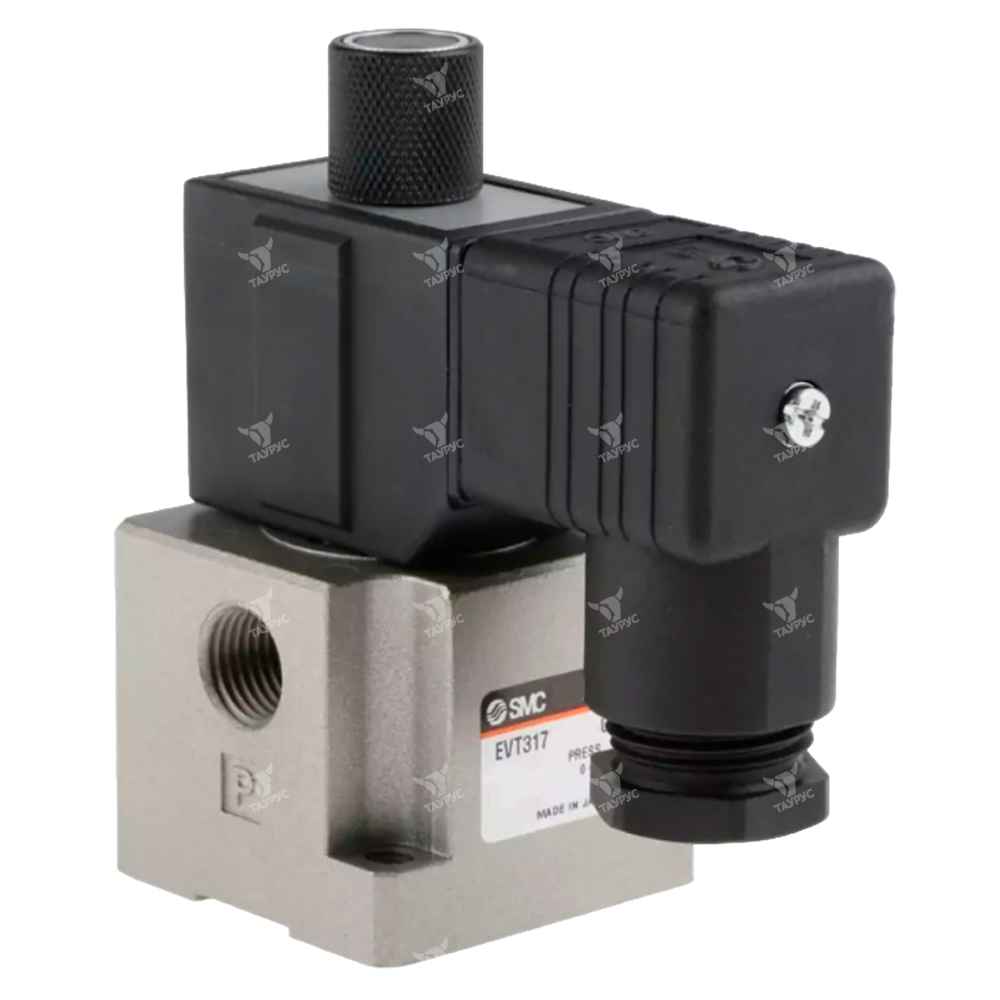

Пневмораспределитель с прямым электромагнитным управлением 3/2 EVT317
Пневмораспределитель с прямым электромагнитным управлением 3/2 EVT317

Описание пневматических распределителей EVT317 (EVT317-5DO-02F-Q, EVT317-4DO-02F-Q)

Пневмораспрделители EVT317 трехлинейные, двухпозиционные служат для переключения направления потока очищенного сжатого воздуха с содержанием масла и без него. Основными особенностями распределителей являются: многофункциональность, сравнительно небольшие габариты, возможность применения с вакуумными устройствами.

Распределителей EVT317 работают при давлении от 0 МПа до 0.9 МПа (9 бар) и температуре от 0 до +50 °C.
Время срабатывания при включении электромагнита не более 30 мс при максимальной частоте срабатывания 10 Гц (10 срабатываний в секунду).
Комплектуется электромагнитами, работающими на напряжении 24V DC либо электромагнитами, работающими на напряжении 220V AC, допуск по напряжению -15% до 10%. Потребляемая мощность электромагнитными катушками постоянного тока 6Вт, а при использовании катушек переменного тока 19ВА при переключении и 11ВА при удержании.

Просим обратить Ваше внимание, что для корректной работы пневмораспределителя нельзя перекрывать нижнее отверстие основного клапана. Рекомендуется монтировать распределитель на металлической поверхности, так как воздух выходит из выпускного отверстия через специальный вырез, а если материал поверхности будет эластичным, то он может деформироваться и закроет вырез, что даст сбой в работе.



Код для заказа ответных частей разъема (заказывается отдельно)

Код для заказа Описание
24 VDC 220 VAC
A0 Без индикатора рабочего состояния и искрогашения
A6 A7 С индикатором рабочего состояния и искрогашением


Код для заказа пневмораспределителя EVT317

Код для заказа Тип Условное обозначение Присоединительная резьба Номинальный расход воздуха (норм. л/мин) Вес (г)
24 V DC 220 V AC
EVT317-5DO-02F-Q VT317-4DO-02F-Q 3/2 многофункциональный G1/4 687 300

Конструкция пневматических распределителей EVT317

  Обозначение Материал
1 Корпус пневмораспределителя Алюминий
2 Золотник -
3 Пружина Сталь нержавеющая
4 Катушка электромагнита -
5 Направляющая якоря Полимер
6 Направляющая якоря -
7 Якорь -
Конструкция пневматических распределителей EVT317 Характеристика расхода пневмораспределителей EVT317
Характеристика расхода пневмораспределителей EVT317

Функции пневмораспределителей EVT317

  3/2 функция
При отсутствии упр. сигнала закрыт
При отсутствии упр. сигнала открыт 2/2 функция
При отсутствии упр. сигнала закрыт
При отсутствии упр. сигнала открыт Функция выбора Распределительная функция
При отсутствии управляющего сигнала
При подаче управляющего сигнала

Размеры пневмораспределителей EVT317

Размеры пневмораспределителей EVT317
