// Сдвоенный пневмораспределитель VG342-X87

Пневматика /
Пневмораспределители //

Сдвоенный пневмораспределитель VG342-X87

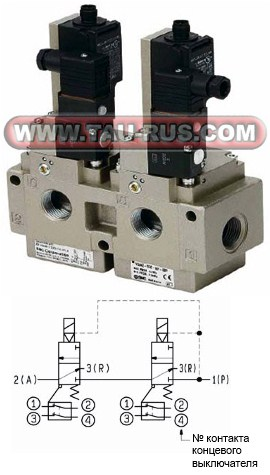

Сдвоенный пневмораспределитель VG342-X87
Сдвоенный пневмораспределитель VG342-X87

Описание сдвоенных пневматических распределителей VG342-X87

Сдвоенные трехлинейные пневмораспрделители VG342-X87 имеют пружинный возврат и электропневматическое управление, зачастую применяются в системах безопасности и пневмоприводах прессового оборудования. Когда в катушке пневмораспределителя спадает напряжение, давление сбрасывается в атмосферу для обеспечения безопасности. Рабочей средой является очищенный (5 мкм) сжатый воздух с содержанием масла или без него. Смазка не требуется, но если в пневмосистеме используется распыление масла, то рекомендуется применять турбинное масло Класса 1 ( без присадок) ISO VG32.

Пневматические распределители работают при давлении от 0.25 до 0.7 МПа (от 2,5 бар до 7 бар) и температуре от -10 до +50 °C. Время срабатывания при включении 210 мс при давлении 0,63 МПа (объем 3 дм³), на выключение - 325 ( 3 дм³), 850 (10 дм³), 1600 (20 дм³), 2350 (30 дм³), 3100 (40 дм³). Для корректной работы распределителя, необходимо хотя бы одно срабатывание в неделю, срабатываний в минуту не более 30.

Пилотный клапан у распределителей VG342-X87 имеет DIN-разъем с индикатором и искрогашением, работает при напряжении 24 В постоянного тока (110 В, 220 В переменного тока по запросу), допустимые отклонения напряжения не более -15%, +10% номинального напряжения, потребление мощности 2.2 Вт.
Концевой выключатель имеет разъем M12, контактное сопротивление не более 25 мОм, работает при напряжении 24 ± 10% В постоянного тока, максимальный ток нагрузки 50 мА, максимальная индуктивность нагрузки 0.5 Гн. Номинальное испытательное напряжение изоляции 300 В, устойчивость к ударам 300 м/с².

Код для заказа ответной части разъема M12 с кабелем: РСА-1567720.

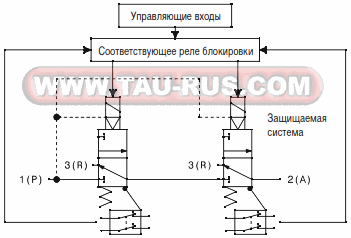

Интерфейс системы

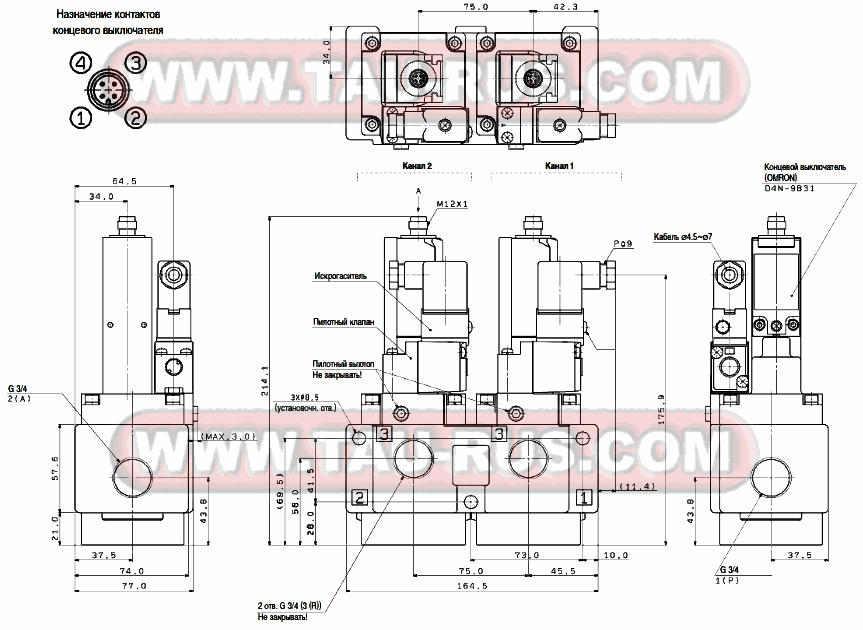

Габаритные размеры пневмораспределителей VG342-X87

Габаритные размеры пневмораспределитля VG342-X87

Габаритные размеры пневмораспределителя VG342-X87
