// Фильтр-регулятор П-МК-04.06, П-МК-04.10, П-МК-01.16

Пневматика /
Устройства очистки и подготовки сжатого воздуха //
Модульные устройства П-МК ///

Фильтр-регулятор П-МК04.06, П-МК04.10, П-МК04.16

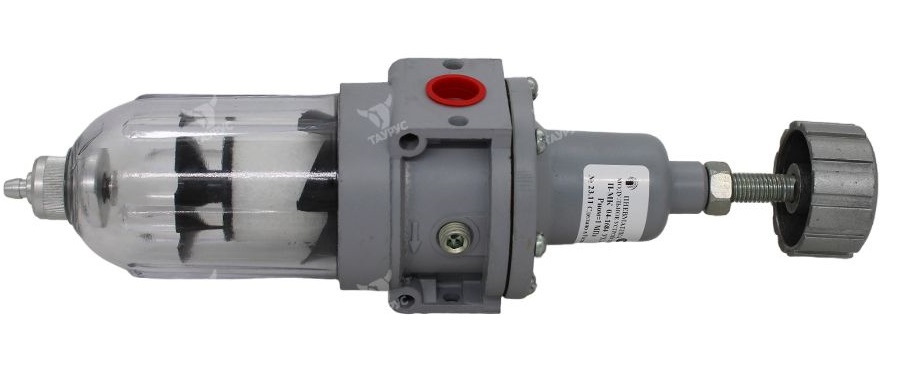

Фильтр-регулятор П-МК04.06, П-МК04.10, П-МК01.16Фильтр-регулятор П-МК04.06, П-МК04.10, П-МК01.16

     Модульное устройство (фильтр-регулятор) П-МК04.06, П-МК04.10, П-МК04.16 предназначено для очистки сжатого воздуха от капельной влаги и твердых инородных частиц, а также для удаления конденсированной влаги, регулировки и автоматического поддержания величины рабочего давления в пневмосистеме на требуемом уровне.

     Фильтры регуляторы П-МК-04 применяются в пневмосистемах при рабочем давлении от 0,1 до 1,0 МПа. Вибропрочность и виброустойчивость модульных устройств П-МК 04 соответствует 2-ой степени жесткости по ГОСТ 28988-91.

     К примеру, фильтр-регулятор П-МК 04-16 используется в составе блоков подготовки воздуха П-Б16.21, П-Б16.31.

Таблица присоединительных размеров П-МК 04

Обозначение устройства Диаметр присоединительных отверстий
Фильтр-регулятор П-МК 04-06 M12x1,5-7H
K 1/4"
Фильтр-регулятор П-МК 04-10 M16x1,5-7H
K 3/8"
Фильтр-регулятор П-МК 04-16 M22x1,5-7H
K 1/2"
18,3 мм

Структура условного обозначения фильтра-регулятора П-МК04

Устройство модульное П-МК04 - ХХ - Х - Х - Х 4

Климатическое исполнение ГОСТ 15150 (УХЛ, О)
Вид присоединительных отверстий:
4 - коническая резьба и полуавтоматическое удаление конденсата;
8 - гладкое отверстие и полуавтоматическое удаление конденсата;
3 - метрическая резьба и полуавтоматическое удаление конденсата
Класс загрязненности сжатого воздуха на выходе (4; 6; 8)
Величина условного прохода (6; 10; 16) мм
Условное обозначение модульного устройства типа фильтр-регулятор

Технические характеристики фильтров-регуляторов П-МК 04

Наименование параметров Исполнения по условному проходу
П-МК04-06 П-МК04-10 П-МК04-16
Диаметр условного прохода 6 10 16
Степень влагоотделения не менее, % 95
Максимальный расход воздуха при давлении на входе 0,63 МПа, м3/мин 0,25 1,25 2,0
Абсолютная тонкость фильтрации, мкм 10 25 40
Диапазон настройки давления на выходе, МПа 0,04...0,8 0,05...1,0 0,05...1,0

Габаритные и присоединительные размеры фильтра-регулятора П-МК 04

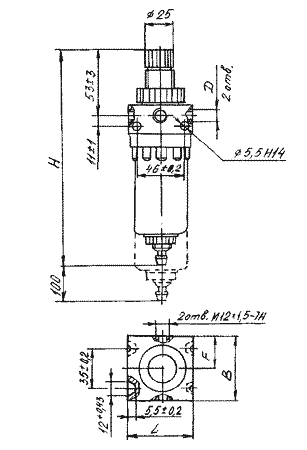

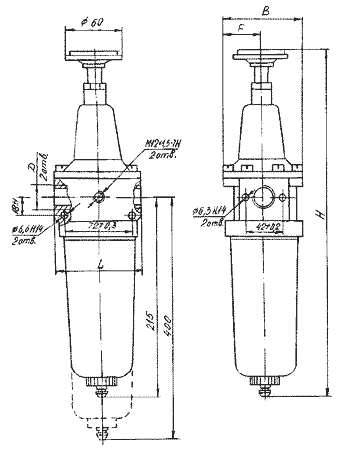

Чертёж П-МК 04-06Чертёж, габаритные размеры П-МК 04-06 Чертёж П-МК 04-10, П-МК 04-16Чертёж, габаритные размеры П-МК 04-10, П-МК 04-16
Посмотреть таблицу габаритных и присоединительных размеров модульных устройств П-МК

     При заказе фильров-регуляторов П-МК04 наиболее часто используются следующие обозначения:

     Фильтр регулятор П-МК 04.1064, П-МК 04.1084, П-МК 04.10х6
     Фильтр регулятор П-МК 04.1664, П-МК 04.1684, П-МК 04.16х6
     Фильтр регулятор П-МК 04.0664, П-МК 04.0684, П-МК 04.06х6
