Фильтр-осушитель П-МК 02.16, П-МК02.10, П-МК02.06М, П-МК02.25

Фильтр-осушитель П-МК 02.16, П-МК02.10, П-МК02.06, П-МК02.25Фильтр-осушитель П-МК02

     Фильтры-осушители П-МК 02.16, П-МК02.10, П-МК02.06М (никелевый фильтр), П-МК02.25 предназначены для осушки сжатого воздуха (примечание: понижает точку росы на 10 ° C).

     Устройства модульные П-МК-02 применяются в пневматических системах при давлении от 0,2 до 1,0 МПа. Вибропрочность и виброустойчивость фильтров-влагоотдлетелей соответствует 2-ой степени жесткости по ГОСТ 28988-91.

Таблица присоединительных размеров П-МК 02

Обозначение устройства Диаметр присоединительных отверстий
П-МК 02-0663, П-МК 02-0683
П-МК 02-0664, П-МК 02-0684
M12x1,5-7H
K 1/4"
П-МК 02-1063, П-МК 02-1083
П-МК 02-1064, П-МК 02-1084
M16x1,5-7H
K 3/8"
П-МК 02-1663, П-МК 02-1683
П-МК 02-1664, П-МК 02-1684
M22x1,5-7H
K 1/2"
П-МК 02-1668, П-МК 02-1688 18,3 мм
П-МК 02-2563, П-МК 02-2583
П-МК 02-2564, П-МК 02-2584
M33x2-7H
K 1"

Структура условного обозначения фильтра-осушителя П-МК02

Устройство модульное П-МК 02 . 16   8   4   УХЛ 4

Климатическое исполнение ГОСТ 15150 (УХЛ, О)
Вид присоединительных отверстий:
4 - коническая резьба и полуавтоматическое удаление конденсата;
8 - гладкое отверстие и полуавтоматическое удаление конденсата;
3 - метрическая резьба и полуавтоматическое удаление конденсата
Класс загрязненности сжатого воздуха на выходе (4; 6; 8)
Величина условного прохода (6; 10; 16; 25) мм
Условное обозначение модульного устройства (фильтр-осушитель)

Технические характеристики фильтров-осушителей П-МК02

Параметр Типоразмеры
П-МК2.064 П-МК2.066 П-МК2.068 П-МК2.104 П-МК2.106 П-МК2.108 П-МК2.164 П-МК2.166 П-МК2.168 П-МК2.254 П-МК2.256 П-МК2.258
Номинальное / минимальное давление, МПа 1,0 / 0,2
Условный проход, мм 6 10 16 25
Максимальный расход воздуха при давлении на входе 0,63 МПа, м3/мин 0,18 0,20 0,25 0,88 1,0 1,25 1,40 1,60 2,0 3,5 4,0 5,0
Абсолютная тонкость фильтрации, мкм 5 5 5 5 5 5 5 5 5 5 5 5
Пропускная способность Кv, м3/час, не менее 0,21 0,24 0,30 1,26 1,44 1,80 1,75 2,0 2,5 5,6 6,4 8,0
Степень влагоотделения, % -
Класс загрязненности сжатого воздуха на входе / выходе 0,21 0,24 0,30 1,26 1,44 1,80 1,75 2,0 2,5 5,6 6,4 8,0
Полезная вместимость резервуара (для устройств с полуавтоматическим удалением конденсата), см3 25 70 200

Размеры фильтра-осушителя ПМК-02

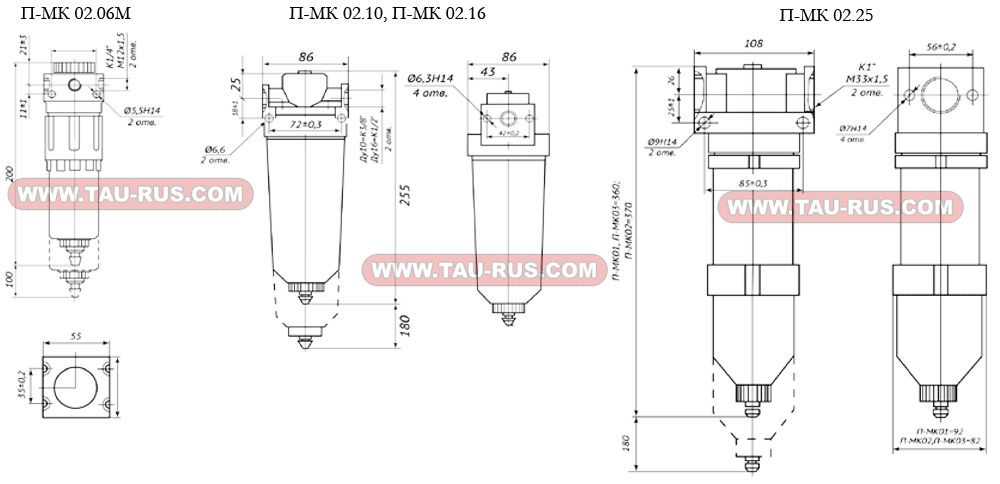

Чертёж, габаритные размеры П-МК 02.16, П-МК02.10, П-МК02.06М, П-МК02.25
Посмотреть таблицу габаритных и присоединительных размеров модульных устройств П-МК

     При заказе фильров-осушителей (устройств модульных) П-МК02 наиболее часто используются следующие обозначения:

     Фильтр осушитель П-МК 02.1064, П-МК 02.1084, П-МК 02.10х6
     Фильтр осушитель П-МК 02.1664, П-МК 02.1684, П-МК 02.16х6
     Фильтр осушитель П-МК 02.2564, П-МК 02.2584, П-МК 02.25х6
