Насосы пластинчатые НПл-8/6.3, НПл-12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл-32/6,3, НПл-40/6,3

Насосы пластинчатые однопоточные НПл (НПл-8/6.3, НПл-12,5/6.3, НПл 16/6,3, НПл 25/6,3, НПл-32/6,3, НПл-40/6,3) (насосы лопастные) давления 6,3 МПа, габарита 1 применяются в гидроприводах металлорежущих станков и других машин, где требуется нерегулируемый по величине поток минерального масла. Температура -10 до +60 °С. Тонкость фильтрации масла 25 мкм.

Частота вращения насосов НПл давления 6,3 МПа габарита 1 - 960 об/мин. Направление вращения - правое (по часовой стрелке со стороны привода). При необходимости насосы пластинчатые однопоточные НПл-(8, 12.5, 16, 20, 32,40)/6.3 давления 6,3 МПа габарита 1 могут быть изготовлены с левым направлением вращения вала.
Насосы НПл с рабочим объемом превышающем 40 см³ (НПл-63/6,3...НПл-80/6,3) относят к габариту 2.

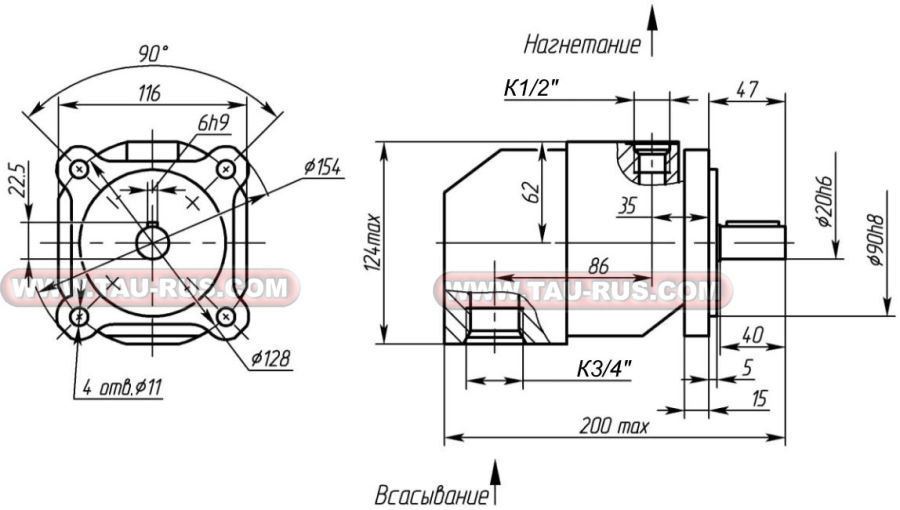

Размеры насосов НПл-(8, 12.5, 16, 20, 32,40)/6.3

Скачать паспорт: Насосы НПл

Насос НПл-8/6,3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением.
Насосы НПл-8/6,3 являются обновленной версией насосов Г12-31АМ (взаимозаменяемы).

Основные параметры лопастного (пластинчатого) насоса НПл 8/6,3:
- номинальная подача: 5,8 л/мин
- номинальной давление на выходе: 6,3 МПа (63 бар)
- номинальная частота вращения (мощность): 960 об/мин (1,04 кВт)
- коэффициент подачи, не менее: 76%
- КПД, не менее: 58%
- масса: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 8/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос НПл-8/6,3 - насос пластинчатый Q=5,8 л/мин, P=6,3 МПа, вращение вала правое
Насос НПл-8/6,3Л - насос пластинчатый Q=5,8 л/мин, P=6,3 МПа, вращение вала левое.

Насос НПл-12,5/6,3 устанавливаются в гидроприводах станков, прессов и другого гидрофицированного оборудования и обеспечивают постоянный, нерегулируемый поток рабочей жидкости с постоянным давлением.
Насосы НПл-12,5/6,3 взаимозаменяемы с насосами Г12-31М.

Основные параметры лопастного (пластинчатого) насоса НПл 12,5/6,3:
- номинальная подача: 9,7 л/мин
- номинальной давление на выходе: 6,3 МПа (63 бар)
- номинальная частота вращения (мощность): 960 об/мин (1,04 кВт)
- коэффициент подачи, не менее: 81%
- КПД, не менее: 65%
- масса: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 12,5/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос НПл-12,5/6,3 - насос пластинчатый Q=9,7 л/мин, P=6,3 МПа, вращение вала правое
Насос НПл-12,5/6,3Л - насос пластинчатый Q=9,7 л/мин, P=6,3 МПа, вращение вала левое.

Насос НПл-16/6,3 предназначен для подачи постоянного по давлению и величине потоку гидравлической жидкости в приводах прессов, металлорежущих станков, и обеспечивают нерегулируемый по величине поток масла.
Насосы НПл-16/6,3 являются обновленной версией насосов Г12-32АМ (взаимозаменяемы).

Основные параметры лопастного (пластинчатого) насоса НПл 16/6.3:
- номинальная подача: 12,7 л/мин
- номинальной давление на выходе: 6,3 МПа (63 бар)
- номинальная частота вращения (мощность): 960 об/мин (1,04 кВт)
- коэффициент подачи, не менее: 83%
- КПД, не менее: 70%
- масса: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 16/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос НПл-16/6,3 - насос пластинчатый Q=12,7 л/мин, P=6,3 МПа, вращение вала правое
Насос НПл-16/6,3Л - насос пластинчатый Q=12,7 л/мин, P=6,3 МПа, вращение вала левое.

Насос НПл-25/6,3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением.
Насосы НПл-25/6,3 являются обновленной версией насосов Г12-32М (взаимозаменяемы).

Основные параметры лопастного (пластинчатого) насоса НПл 25/6.3:
- номинальная подача: 21,1 л/мин
- номинальной давление на выходе: 6,3 МПа (63 бар)
- номинальная частота вращения (мощность): 960 об/мин (1,04 кВт)
- коэффициент подачи, не менее: 88%
- КПД, не менее: 78%
- масса: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 25/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос НПл-25/6,3 - насос пластинчатый Q=21,1 л/мин, P=6,3 МПа, вращение вала правое
Насос НПл-25/6,3Л - насос пластинчатый Q=21,1 л/мин, P=6,3 МПа, вращение вала левое.

Насос НПл-32/6,3 обеспечивают нерегулируемый, но постоянный потока масла с константной величиной давления. Устанавливаются на гидростанции и привода оборудования различного назначения
Насосы НПл-32/6,3 являются усовершенствованной версией насосов Г12-33АМ (взаимозаменяемы).

Основные параметры лопастного (пластинчатого) насоса НПл 32/6.3:
- номинальная подача: 27,9 л/мин
- номинальной давление на выходе: 6,3 МПа (63 бар)
- номинальная частота вращения (мощность): 960 об/мин (1,04 кВт)
- коэффициент подачи, не менее: 91%
- КПД, не менее: 81%
- масса: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 32/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос НПл-32/6,3 - насос пластинчатый Q=27,9 л/мин, P=6,3 МПа, вращение вала правое
Насос НПл-32/6,3Л - насос пластинчатый Q=27,9 л/мин, P=6,3 МПа, вращение вала левое.

Насос НПл-40/6,3 предназначен для для установки в гидравлических приводах металлорежущих станков, прессов и другого оборудования, в котором необходимо обеспечить нерегулируемый по величине поток масла с постоянным давлением.
Насосы НПл-40/6,3 являются обновленной версией насосов Г12-33М (взаимозаменяемы).

Основные параметры лопастного (пластинчатого) насоса НПл 40/6.3:
- номинальная подача: 35,7 л/мин
- номинальной давление на выходе: 6,3 МПа (63 бар)
- номинальная частота вращения (мощность): 960 об/мин (1,04 кВт)
- коэффициент подачи, не менее: 93%
- КПД, не менее: 85%
- масса: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 40/6,3 могут поставляться с правым (по часовой стрелке со стороны вала) и левым направлением вращения вала.
Для левого вращения в обозначение добавляется литера "Л", например:
Насос НПл-40/6,3Л - насос пластинчатый Q=35,7 л/мин, P=6,3 МПа, вращение вала левое
Насос НПл-40/6,3 - насос пластинчатый Q=35,7 л/мин, P=6,3 МПа, вращение вала правое .
