Муфта-тормоз УВ3138

     Муфта-тормоз УВ3138 средняя по габаритам муфта из серии тормозных муфт УВ31..., включение которых осуществляется посредством сжатого воздуха. Муфта-тормоз УВ3138 совместно с маховиком относится к приводной части открытых кривошипных прессов простого действия, например КД2124, КД2324, КД1424.
     Унифицированный узел УВ-3138 давно применяется в конструкции отечественных прессов и гильотин для передачи крутящего момента на валу, а также для его торможения.
     Принцип действия и конструкция муфты-тормоза УВ3138 (рисунок справа) полностью совпадают с принципом действия и конструкцией любой другой муфты из линейки УВ31..., например, УВ3135.
     В общем случае работы муфты-торомза УВ3138 осуществляется следующим образом: при поступлении управляющего сигнала с командоаппарата, сжатый воздух поступает в полость 1 и перемещает цилиндр 3 в направлении тормозных дисков 14, которые зажимая промежуточный диск 16, осуществляют передачу крутящего момента на исполнительный механизм станка; когда же подача сжатого воздуха в полость 1 прекращается, то цилиндр 2 под действием упругой силы пружин 20 возвращается в исходное положение в направлении тормозного диска 10, тем самым осуществляя торможение.
     При суммарной наработке в 1035 часов, муфту-тормоз УВ3138 необходимо регулировать, устанавливая рабочие зазоры в соответствии со значениями, указанными в паспорте на изделие (если муфта-торомоз приобреталась отдельно) или в соответствии с паспортом на станок, если муфта-тормоз поставлялась вместе со станком.
     Как показывает практика, муфта-тормоз достаточно "долгоиграющий" узел пресса при своевременной регулировке зазоров и замене быстроизнашиваемых элементов: фрикционных накладок, уплотнительных манжет. Хотя бывают случаи, когда из-за деформации тормозных дисков уже невозможно одной только регулировкой добиться эффективного сцепления и торможения, тогда рекомендуется менять тормозные диски (в комплекте с фрикционными накладками) УВ3138.
     Ниже представлена фотография муфты УВ-3138:
Муфта-тормоз УВ3138

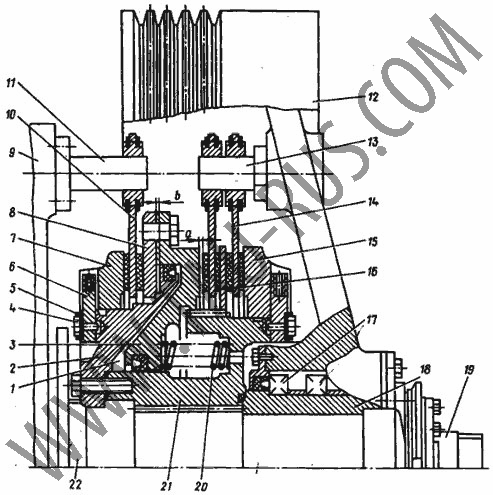

Конструкция муфты-тормоза УВ3138

Технические характеристики муфты-тормоза УВ3138

Наименование параметра УВ-3138
Крутящий момент, кгс*м 315
Тормозной момент, кгс*м 63
Момент инерции, возникающий на ведомых деталях, кгс*м 5,85
Наибольшая частота вращения, об/мин 205
Рабочее давление воздуха, мПа 0,45
Наибольшее число включений в минуту 63
Диаметр, мм 460
Масса муфты-тормоза, кг 80

Запчасти, поставляемые к муфте-тормоз УВ3138

Наименование запасной части Обозначение
Диск тормозной с накладками УВ3138, диск тормозной
Диск тормозной с накладками УВ3138 (3 шт. комплект)
Диск УВ-3138-00Б-009
Накладки фрикционные УВ3138 (комплект) УВ3138-00-009/801
Ремкомплект УВ3138 (манжеты)
Ремкомплект УВ3138 (манжеты)
Манжеты для УВ3138
Ремкомплект №2 УВ3138 (манжеты, комплект пружин)
Ремкомплект №2 УВ3138 (манжеты + комплект пружин)
УВ3138
Диск опорный (гайка) УВ3138 УВ3138-00Б-105
Ступица УВ3138 УВ3138-00Б-101
Диск промежуточный (нажимной) УВ3138 УВ3138-00Б-407
Цилиндр УВ3138 УВ3138-00Б-103
Поршень УВ3138 УВ3138-00Б-102
Диск зубчатый УВ3138
Диск зубчатый УВ3138
Диск УВ-3138-00Б-406
Палец УВ3138 -
Пружины УВ3138 -

     Применяемость муфты-тормоза УВ3138:
     пресс КД2124, пресс КД2324, ножницы гильотинные НА3221
