Муфта-тормоз УВ3135

     Муфта-тормоз УВ3135 (УА3135) вторая из наименьших по габаритам муфта серии УВ31... с пневматическим включением. Муфта УВ3135 является составной частью прессов и другого кузнечно-прессового оборудования. Муфта-тормоз УВ-3135 предназначена для периодического соединения ведущих частей привода гильотин, ножниц, прессов (электродвигатель, маховик) с их ведомыми частями (редуктор, вал, шатуны, ножевая балка), а также периодического торможения последних.

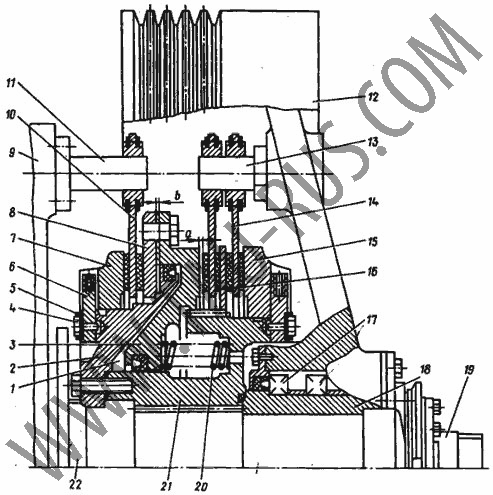

     На рисунке справа показана установка муфты-тормоза УВ3135,. Установка состоит из нормализированной сборочной единицы "Муфта-тормоз", воздухоподводящей головки 19 и маховика 12, опорами которого являются радиальные шарикоподшипники 17, насаженные на втулку 18. Втулка устанавливается на эксцентриковый вал 22.
     Муфта-тормоз YB3135 состоит из ведущей, ведомой и тормозной части. В ведущую часть входят ведущие диски 14 с фрикционными накладками, в ведомую - ступица 21 с неподвижно присоединённым поршнем 2, цилиндр 3, перемещающийся вдоль оси, опорные диски 7, 15 муфты и тормоза, установленные на резьбе ступицы 21 и поршня 2, нажимной диск 8 тормоза, жёстко установленный на цилиндре, и промежуточный диск 16. Тормозная часть состоит из тормозного диска 10 с фрикционными накладками.
     Работы муфты-тормоза УВ3135 происходит следующим образом: сжатый воздух через воздухоподводящую головку 19 и эксцентриковый вал 22 поступает в камеру 1, перемещая цилиндр 3 вдоль оси эксцентрикового вала в сторону муфты и зажимая ведущие диски 14. Диски муфты связаны с постоянно вращающимся маховиком 12 через пальцы 13. Происходит передача крутящего момента через ступицу 21 на эксцентриковый вал 22.
     В момент торможения вала сжатый воздух выпускается из пневмокамеры в атмосферу через воздухоподводящую головку ГВП-16 и пневмораспределитель У71-22А. При этом цилиндр 3 под воздействием пружин 20 возвращается в сторону тормоза и зажимает тормозной диск 10, сидящий на пальцах 11, связанных со станиной 9. Происходит торможение подвижных частей пресса.
     Ниже представлена фотография муфты УВ-3135:
Муфта-тормоз УВ3135
Фото муфты-тормоз УВ3135
Устройство муфты-тормоза УВ3135

Технические характеристики муфты-тормоза УВ3135

Наименование параметра УВ-3135
Крутящий момент, кгс*м 315
Тормозной момент, кгс*м 63
Момент инерции, возникающий на ведомых деталях, кгс*м 5,85
Наибольшая частота вращения, об/мин 205
Рабочее давление воздуха, мПа 0,45
Наибольшее число включений в минуту 63
Диаметр, мм 460
Масса , кг 53

Запчасти, поставляемые к муфте-тормоз УВ3135

Наименование запасной части Обозначение
Диск тормозной с накладками УВ3135, диск тормозной
Диск тормозной с накладками УВ3135 (3 шт. комплект)
Диск УВ-3135-00Б-009
Диск зубчатый УВ3135
Диск зубчатый УВ3135
Диск УВ-3135-00Б-406
Сектор фрикционный УВ3135 УВ3135-00-009/801
Диск опорный (гайка) УВ3135 УВ3135-00Б-105
Ступица УВ3135 УВ3135-00Б-101
Диск промежуточный (нажимной) УВ3135 УВ3135-00Б-407
Цилиндр УВ3135 УВ3135-00Б-103
Поршень УВ3135 УВ3135-00Б-102
Палец УВ3135 -
Пружины УВ3135 -
Ремкомплект УВ3135 (манжеты)
Ремкомплект УВ3135 (манжеты)
УВ3135
Ремкомплект №2 УВ3135 (манжеты, комплект пружин)
Ремкомплект №2 УВ3135 (манжеты + комплект пружин)
УВ3135

     Применяемость муфты-тормоза УВ3135:
     пресс КД2122, пресс КД2322, ножницы гильотинные НА3121 (Н3121)
