// Обратный гидроуправляемый клапан (гидрозамок) VP-NOV

Гидравлическое оборудование /
Гидравлические компоненты KLADIVAR //
Направляющая гидроаппаратура ///

Гидрозамок модульный VP-NOV-6, VP-NOV-10

Гидрозамок модульный VP-NOV-6, VP-NOV-10

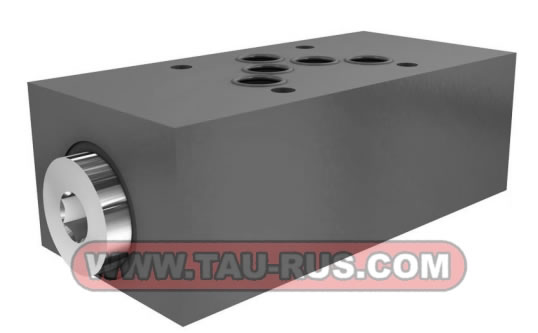

Гидрозамок (управляемый обратный клапан VP-NOV (на фото VP-NOV-10...)

Гидравлические схемы гидрозамков VP-NOV

Гидросхема гидрозамка с клапаном в линии A (гидрозамки VP-NOV-6-EA, VP-NOV-10-EA)
Клапан в линии "А"
VP-NOV-6(10)-EA
Гидросхема гидрозамка с клапаном в линии B (гидрозамки VP-NOV-6-EB, VP-NOV-10-EB)
Клапан в линии "В"
VP-NOV-6(10)-EB
Гидросхема двухстороннего гидрозамка с клапаном в линии A и B (гидрозамки VP-NOV-6-D, VP-NOV-10-D)
Двухсторонний замок
VP-NOV-6(10)-D

Гидрозамки модульного монтажа VP-NOV-6 и VP-NOV-10 предназначены для свободного пропускания рабочей жидкости в одном направлении, а при наличии управляющего воздействия - в обоих направлениях.
Поток всегда свободно проходит со стороны гидрозамка "V" в сторону канала "Р" монтажной плиты (см. гидросхемы слева). При движении потока в противоположном направлении, обратный клапан запирает поток.
Свободный поток в канале "А" от "Р" к "V" достигается за счет давления в канале "В" и наоборот.
Двухсторонний гидрозамок обеспечивает герметичность в магистралях "А" и "В", то есть, исключает утечки рабочей жидкости на слив в канал "Т" при нейтральном положении золотника гидрораспределителя.

    Общие данные
  • условный проход Ду=6 мм, Ду=10 мм;
  • давление до 350 бар;
  • расход до 60 л/мин (Ду=6), до 100 л/мин (Ду=10);
  • прямого действия;
  • присоединительные размеры по ISO 4401;
  • запирают поток в обеих магистралях или в одной;
  • монтаж в вертикальном положении - модульная конструкция клапана;
  • высота и ширина соответствуют ISO 7790.

Технические характеристики

Параметр VP-NOV-6 VP-NOV-10
Расход, л/мин 60 100
Рабочее давление до, МПа 350
Давление открытия клапана, бар 1 0,5
Соотношение площадей 1:3,9 1:3,6
Диапазон температур рабочей жидкости, °C -20...+70
Класс чистоты рабочей жидкости по NAS 1638 9
Диапазон вязкости, мм²/сек 15-380
Масса, кг 1,8 3,5

Структура условного обозначения

VP-NOV - 6 - EA - E   *

Краткое описание спецтребований

Тип уплотнения:
- без обозначения, NBR
Е - уплотнения FPM

Исполнение по линии расположения клапана:
EA = обратный клапан в линии "А";
EB = обратный клапан в линии "В";
D = двусторонний гидрозамок, обратные клапаны в линиях "А" и "В";
Условный проход:
6
- условный проход 6 мм;
10
- условный проход 10 мм.
Таурус

VP-NOV - модульный гидрозамок (обратный гидроуправляемый клапан)

Пример обозначения гидрозамков:
- гидроуправляемый обратный клапан, условный проход 6 мм, клапаны в линиях А и В, уплотнения из резины NBR:
Гидрозамок Kladivar VP-NOV-6-D

- то же, для условного прохода 10 мм, уплотнения FPM:
Гидрозамок Kladivar VP-NOV-10-D-E

Пример монтажа гидрозамка VP-NOVГидравлическая схема монтажа гидрозамка VP-NOV

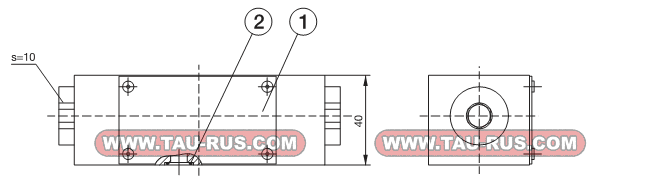

Размеры гидрозамков VP-NOV-6-EA, VP-NOV-6-EB, VP-NOV-6-D

Размеры гидрозамков VP-NOV-6-EA, VP-NOV-6-EB, VP-NOV-6-D

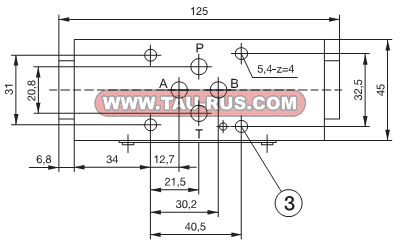

Размер установочной поверхности гидрозамков VP-NOV-6-EA, VP-NOV-6-EB, VP-NOV-6-D

1. Серийная табличка

2. Кольцевое уплотнение
круглого сечения Ø9,25x1,78
в количестве 4 шт.

3. Отверстия для крепления
болтов М5

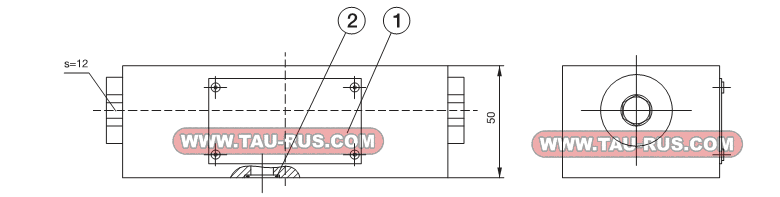

Размеры гидрозамков VP-NOV-10-EA, VP-NOV-10-EB, VP-NOV-10-D

Размеры гидрозамков VP-NOV-10-EA, VP-NOV-10-EB, VP-NOV-10-D

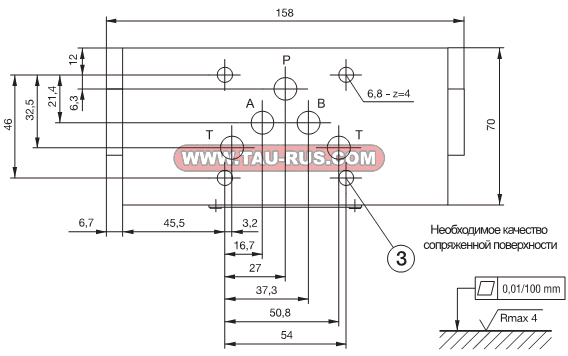

Размер установочной поверхности гидрозамков VP-NOV-10-EA, VP-NOV-10-EB, VP-NOV-10-D

1. Серийная табличка

2. Кольцевое уплотнение
круглого сечения Ø12,42x1,78
в количестве 5 шт.

3. Отверстия для крепления
болтов М6
