// Клапан КЭП-16-1 (КЭП-16-1 Д24, КЭП-16-1 А110)

Пневматика /
Пневмораспределители //

Клапан КЭП-16 (КЭП16-1, КЭП-16-1, КЭП16.1, КЭП 16.1)

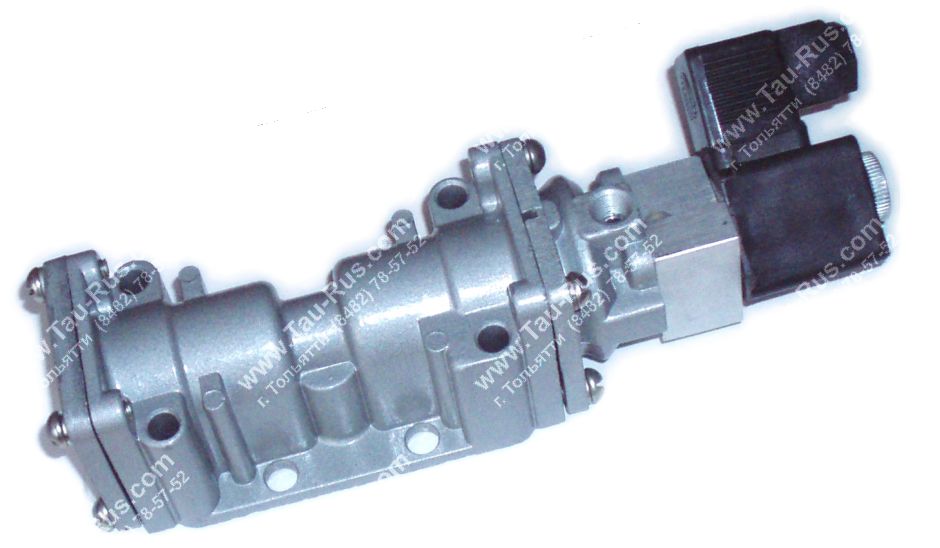

Клапан электропневматический КЭП 16-1, КЭП16-1Фото клапана КЭП-16-1      Клапан КЭП16-1 предназначен для изменения направления потока сжатого воздуха в пневмоцилиндрах сварочного оборудования.

     Клапан КЭП 16-1 по большей части применяется в машинах контактной сварки, установках точечной сварки, где необходимо кратковременное удержание сварочных электродов в зоне работы.
       В шовных сварочных машинах и рельефных машинах, работа клапанов КЭП, обеспечивается грамотной настройкой технологического оборудования.
     Клапан КЭП-16-1 является современным аналогом устаревших исполнений клапанов КЭП-15, КПЭ-4.

Для восстановления работоспособности клапанов КЭП 16.1 поставляются:

рем. комплект КЭП 16-1
(комплект запчастей)
рем. комплект КЭП 16-1 (комплект запчастей клапан КЭП16.1)
катушки (соленоиды)
П-ЭПР 3 Д24
катушки (соленоиды) П-ЭПР 3 Д24, А110, А220
Мембрана ЕВИГ-752465.001
для клапанов КЭП16-1
Мембраны ЕВИГ.752465.001. Мембрана ЕВИГ-752465.001 для клапанов КЭП16-1


Характеристики пневмораспределителя КЭП-16-1

Параметр клапана КЭП16.1 Нормы для типоразмеров
   Диаметр условного прохода, мм 16
   Номинальное рабочее давление, МПа, (кгс/см2) 0,63 (6,3 0
   Минимальное рабочее давление, МПа, (кгс/см2) 0,5 (5,0)
   Давление управления, МПа, (кгс/см2) не менее 0,38 (3,8)
   Номинальное напряжение постоянного тока, В 24, 110
   Максимальная частота переключений, мин-1 не менее 600
   Пропускная способность клапана КЭП16-1, м³/с, не менее 2,4 х 10-2
   Масса, кг, не более 1,94

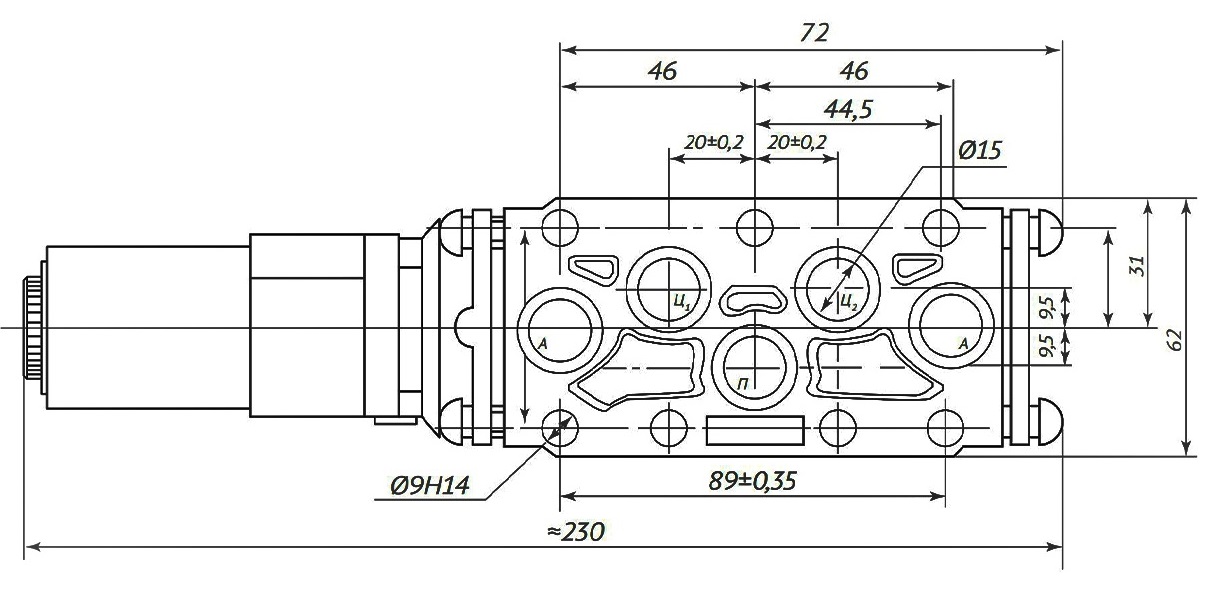

Размеры и описание работы клапана электропневматического КЭП16-1, КЭП 16-1

Размеры и описание работы КЭП16-1, КЭП16-1, КЭП16.1      По схеме работы клапан КЭП 16-1 можно отнести к пневмораспределителям 5/2, т.е. 5-ти линейным двухпозиционным распределителям с электропневматическим управлением и пружинным возвратом. Присоединение пневмолиний к пневматической сети обычно осуществляется с применением переходных плит для стыкового монтажа.

     Описание работы клапан КЭП 16.1 (на изображении воздействие электрического тока отсутствует):

     Через напорное отверстие «П» сжатый воздух под давлением поступает в полость "Б". При отсутствии электрического сигнала на катушке клапана, шток 2, с закрепленным на нем буферами 7, под действием пружины 1 находится в крайнем верхнем положении. При таком положении штока, полость «Б» сообщается с отверстием «Ц1», через которое сжатый воздух подается на пневмоцилиндры. Отверстие "Ц2" в это время сообщено с атмосферой через отверстие "А2".
     При подаче напряжения на катушку клапана КЭП16, якорь 3 втягивается, в результате сжатый воздух воздействует на мембрану 4 и смещает шток 2 в крайнее нижнее положение. Сжатый воздух из полости "Б" под давлением поступает в отверстие "Ц2". Отверстие "Ц1" в это время сообщено с атмосферой через отверстие "А1".
     При отсутствии воздействия электрического тока на катушку, шток 2 с буферами 7, под действием пружины 1 возвращается в верхнее положение.

ВО ИЗБЕЖАНИЕ НЕСЧАСТНЫХ СЛУЧАЕВ ОСМОТР И РАЗБОРКУ КЛАПАНА НА МАШИНЕ ПРОИЗВОДИТЬ ПРИ СНЯТОМ НАПРЯЖЕНИИ И ДАВЛЕНИИ СЖАТОГО ВОЗДУХА.

      Пример условного обозначения:

- клапан КЭП16-1 электропневматический с напряжением управляющего элемента 24 В, пост. ток, климатическое исполнение УХЛ4:
- Клапан электропневматический КЭП16-1 Д24 УХЛ4

- клапан электропневматический КЭП-16-1 с напряжением управляющего элемента 110 В, переменный ток, климатическое исполнение УХЛ4:
- Клапан электропневматический КЭП 16-1 А110 УХЛ4
