Индикаторы давления П-ИД 1, П-ИД 2

Индикаторы давления П-ИД 1, П-ИД 2Индикаторы давления П-ИД      Индикаторы давления П-ИД-1, П-ИД-2 предназначены для визуального контроля наличия или отсутствия давления воздуха в различных цепях пневматических систем управления.

Структура условного обозначения индикатора давления

П-ИД - 2   УХЛ   4   *

Соответствие ГОСТ, ТУ (обычно, пустое поле)
4 = категория размещения
УХЛ = климатическое исполнение
Тип индикации:
1 = с отражателем
2 = с выдвижным штырьком
Индикатор давления (условное наименование)

Технические параметры индикаторов П-ИД 1, П-ИД 2

Исполнения индикаторов Значения для типоразмеров
П-ИД1 П-ИД2
Давление номинальное / минимальное, МПа (кгс/см2) 1,0 (10) / 0,15 (1,5)
Угол обзора не менее, ° 180
Утечки воздуха при номинальном давлении не более, см³/мин 5,0
Масса индикатора не более, кг 0,034 0,013

Габаритные и присоединительные размеры индикаторов давления П-ИД-1, П-ИД-2

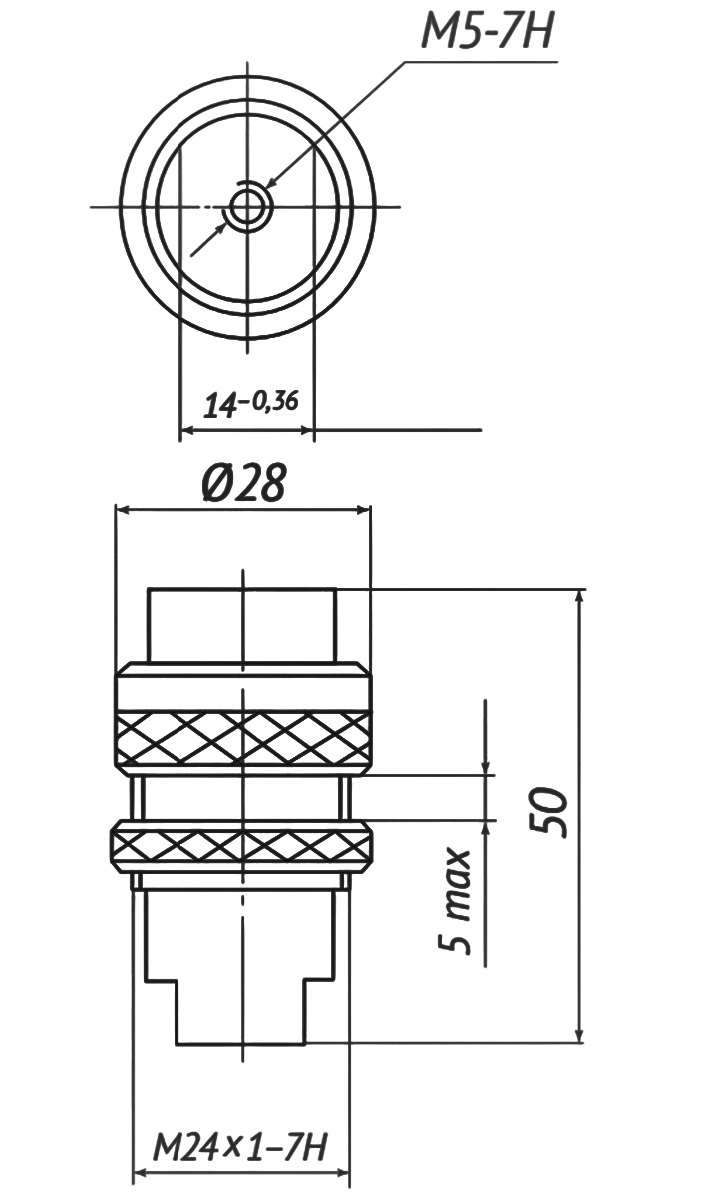

Габаритные и присоединительные размеры индикатора давления П-ИД-1
Индикатор давления П-ИД1

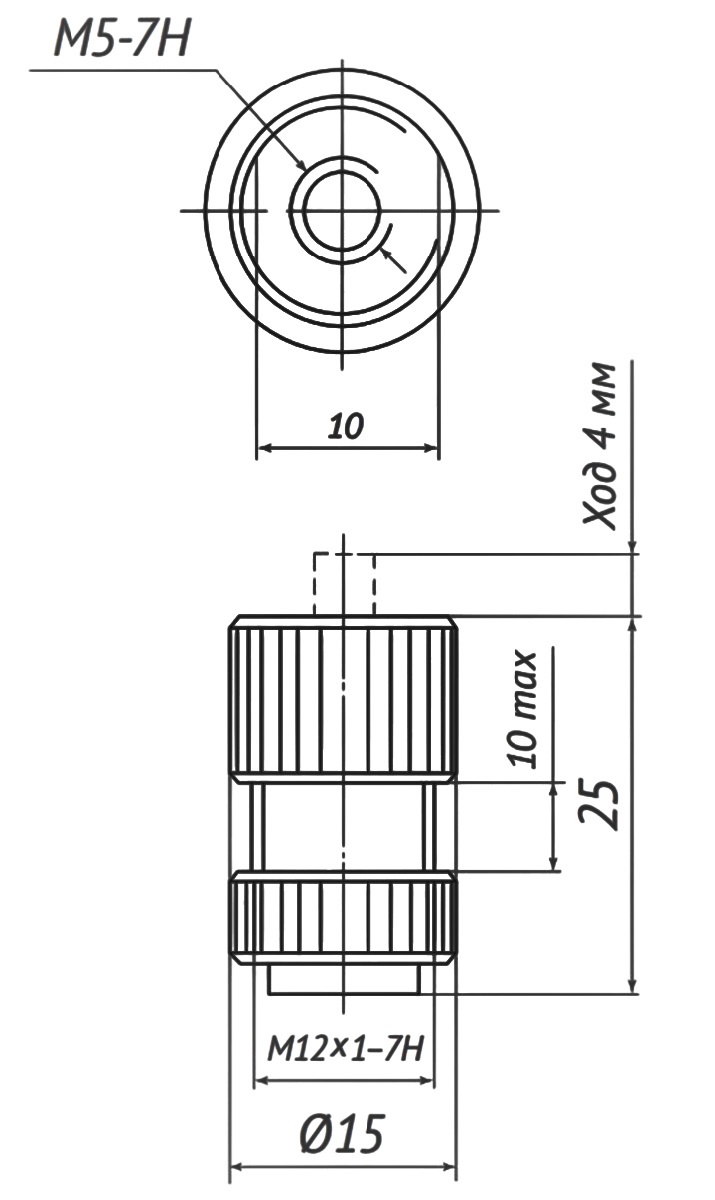

Габаритные и присоединительные размеры индикатора давления П-ИД-2
Индикатор давления П-ИД2

     Пример условного обозначения при заказе индикатора давления с элементом визуального контроля "выдвижной штырёк", для районов с умеренным и холодным климатом, категория размещения 4:
     Индикатор давления П-ИД2 УХЛ4.
