// HF410, HF412 фильтры всасывающие сетчатые (погружные)

Фильтрующее оборудование /
Фильтры всасывающие //

Фильтры всасывающие сетчатые HF410, HF412

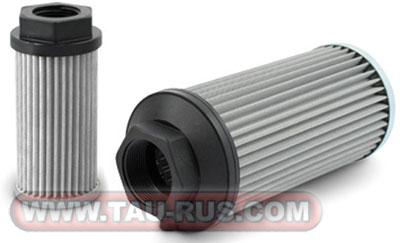

Фильтры всасывающие сетчатые HF410, HF412

Фильтры всасывающие погружные HF410, HF412 напрямую подключаются к линии всасывания рабочей жидкости для предварительной фильтрации рабочей жидкости от крупнодисперсных частиц. Применение всасывающих фильтров позволяет избежать повреждения дорогостоящих насосов и других дорогих компонентов гидросистем.

Фильтры всасывающие HF410, HF412 могут иметь исполнение с байпасным клапаном, давление открывания которого обычно составляет 0,2 бара.

У типоразмеров 10, 20, 30 фильтров всасывающих HF412 наружный диаметр меньше чем у фильтров HF410, что соответственно уменьшает пропускную способность фильтра (расход рабочей жидкости).

Рабочая температура фильтров HF410, HF412 от -30 до +90 °C. Материал фильтрующей сетки нержавеющая сталь. Предельное давление разрушения 1 бар.

Структура условного обозначения фильтров всавыющих HF410, HF412

HF410 - 10.160 - AS - MS090 - GH - A01   *

 Опции
Наличие клапана:
A01 = без клапана;
A02 = с клапаном
Присоединительная резьба:
GC = G 3/8";
GD = G 1/2";
GE = G 3/4";
GF = G 1";
GG = G 1 1/4";
GH = G 1 1/2";
GL = G 2";
GM = G 2 1/2";
GN = G 3"
Степень фильтрации:
MS090 = 90 мкм (стандарт)
Площадь фильтрующей поверхности:
AS = стандартная;
FS = максимальная
10.160 = типоразмер фильтра
Серия всасывающего фильтра:
HF410 = расход до 300 л/мин;
HF412 = расход до 140 л/мин

Габаритные и присоединительные размеры фильтров HF410, HF412

Габаритные и присоединительные размеры фильтров HF410, HF412

Параметры и размеры фильтров всасывающих HF410, HF412

Типоразмер A Расход B C D E F G
HF410-10.160-AS-MS090-GC-A01(02) G3/8" 15 л/мин 54 52 84 27 12 30
HF410-20.077-AS-MS090-GD-A01(02) G1/2" 20 л/мин 72,5 72,5 104 34 14 34
HF410-20.122-AS-MS090-GE-A01(02) G3/4" 40 л/мин 70 70 148 50 14 34
HF410-30.077-AS-MS090-GF-A01(02) G1" 40 л/мин 102 99 110 60 14 44
HF410-30.122-AS-MS090-GF-A01(02) G1" 60 л/мин 102 99 155 60 14 44
HF410-30.162-AS-MS090-GG-A01(02) G1 1/4" 105 л/мин 102 99 195 70 14 44
HF410-30.195-AS-MS090-GH-A01(02) G1 1/2" 140 л/мин 102 99 228 70 14 44
HF410-40.077-AS-MS090-GL-A01(02) G2" 110 л/мин 132,5 130 117 100 14 73
HF410-40.122-AS-MS090-GL-A01(02) G2" 150 л/мин 132,5 130 162 100 14 73
HF410-40.162-AS-MS090-GL-A01(02) G2" 190 л/мин 132,5 130 202 100 14 73
HF410-40.195-AS-MS090-GL-A01(02) G2" 230 л/мин 132,5 130 235 100 14 73
HF410-40.239-AS-MS090-GL-A01(02) G2" 270 л/мин 132,5 130 278 100 14 73

   Перейти к просмотру подробного каталога фильтров HF410, HF412.



Гидросхемы фильтров HF410, HF412

Гидросхемы фильтров HF410, HF412
